IOC4T 200-560-000-113

• Temperatura de funcionamiento: -25°C a +65°C
• Temperatura de almacenamiento: -40°C a +85°C
• Humedad de funcionamiento: 0 a 90% (sin condensación)
• Humedad de almacenamiento: 0 a 95% (sin condensación)
• Fuente de alimentación: +5 VDC y ±12 VDC (de la fuente de alimentación del bastidor VM600)
• Consumo de energía: +5 VDC: 1,5 W; ±12 VDC: 0,7 W + 0,25 W por canal de salida de corriente

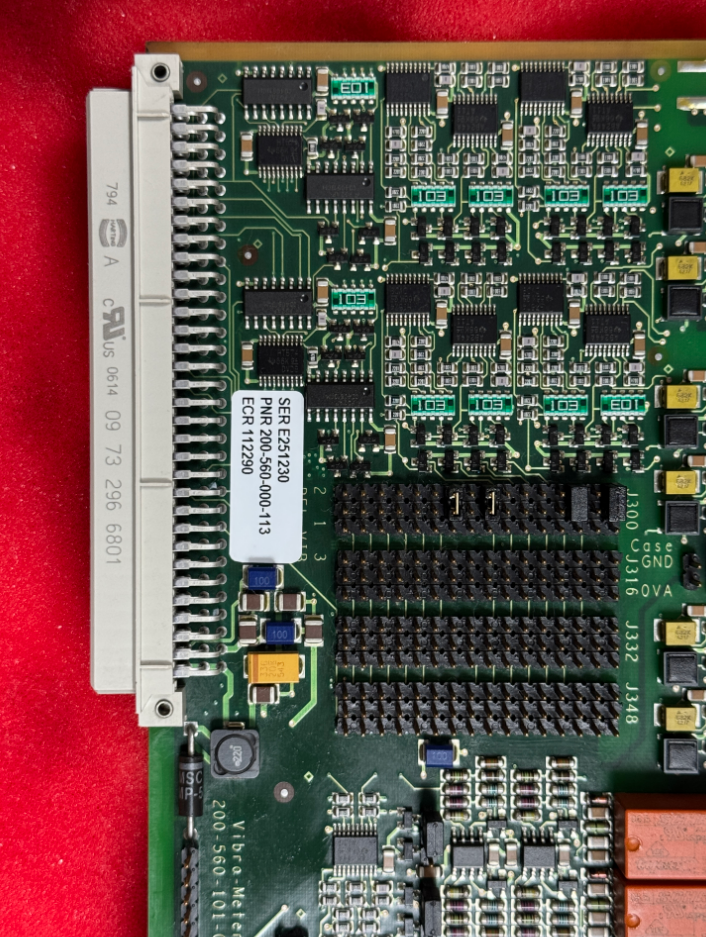

La IOC4T 200-560-000-113 es una tarjeta hija de interfaz de entrada/salida diseñada específicamente para sistemas de protección mecánica.con una impedancia de salida de señal dinámica tamponada de 2000ΩSe utiliza en parejas con la placa base de protección mecánica MPC4 y sirve como tarjeta de transmisión de señal central para conectar las señales de vigilancia de vibración y velocidad de la unidad y emitir alarmas.Las versiones posteriores (PNR 200-560-000-114 y posteriores) son compatibles con RoHS, con la impedancia de salida reducida a 50 Ω.

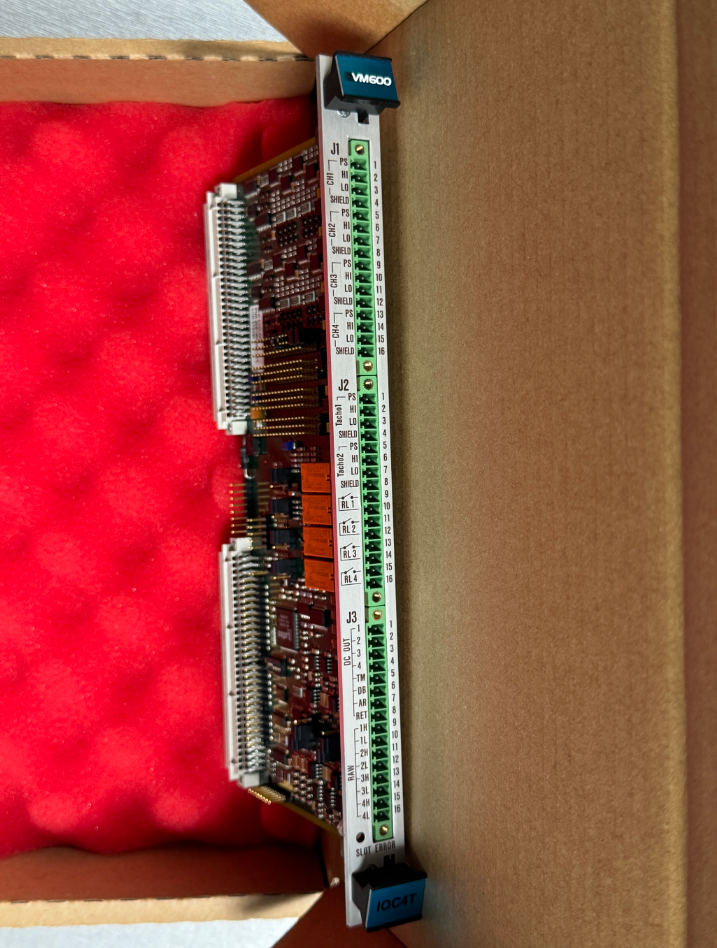

Esta tarjeta funciona en modo esclavo y se comunica con la tarjeta MPC4 correspondiente a través de la interfaz Industry Pack (IP) a través del conector P2. Its front panel (located at the rear of the ABE04x or ABE056 rack) is equipped with a 48-pin screw terminal connector for connecting transmission cables from the measurement chain (sensors and/or signal conditioners), así como para la entrada y salida de señales hacia y desde sistemas de control externos.

En centrales eléctricas y estaciones de compresión, el IOC4T 200-560-000-113 se utiliza para procesar señales de velocidad de sensores magnetorresistivos, codificadores ópticos y sensores láser,que permite controlar la velocidad con una precisión de nivel de nanosegundosCon un tiempo de respuesta de sobrevelocidad de menos de 10 ms y una activación de umbral programable, proporciona un análisis preciso de seguimiento de orden para turbinas y compresores.

1. La tarjeta IOC4T admite el intercambio en caliente, por lo que no es necesario apagar el sistema al reemplazar tarjetas.
2. El bastidor normalmente no requiere una limpieza especial. Si es necesario limpiarlo, limpialo solo con un paño seco. No use paños mojados o limpiadores químicos.
3. Revise periódicamente las tarjetas para detectar daños o anormalidades.
4. Los indicadores de estado de los monitores, como el LED SLOT ERROR.
5. Documentar los detalles de cada sesión de mantenimiento.
