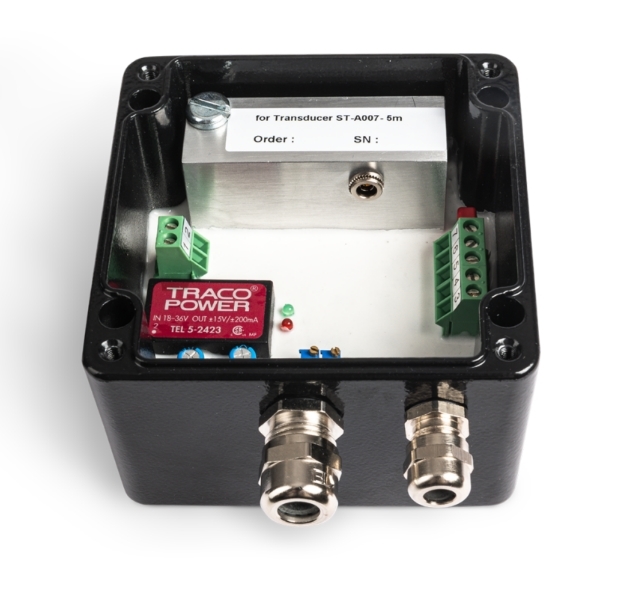

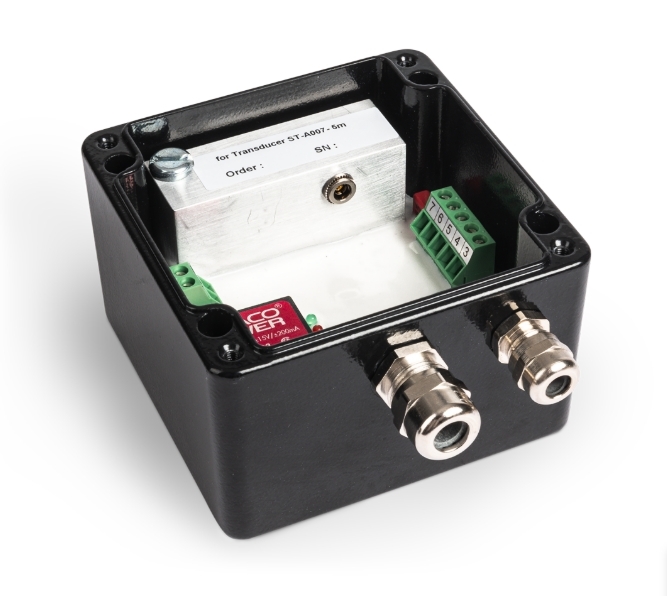

El TSW 101 M1 es un transmisor de vibración de un solo canal que forma una unidad de monitoreo completa que comprende el módulo principal TSW 101 M1, una sonda de corriente remolino WW007 y un cable de 10 metros.

Diseñados específicamente para medir la vibración relativa del eje de una máquina giratoria,este producto utiliza tecnología de corriente de remolino para realizar mediciones de vibración relativa sin contacto (Sppm) en ejes rotativos, que sirve como componente crítico de los sistemas de vigilancia y protección del estado de los equipos.

Se utiliza ampliamente en industrias como la generación de energía, la petroquímica y la metalurgia, y es adecuado para el monitoreo y protección de vibraciones de turbinas, generadores, compresores, bombas,y diversos tipos de máquinas industriales giratorias.

• Principio de medición: Corriente de remolino (corriente de remolino electromagnético), sin contacto
• Rango de medición dinámico: 125 μm p-p, 250 μm p-p, 500 μm p-p (se puede seleccionar mediante el interruptor DIP)
• Rango de respuesta de frecuencia: 1-1000 Hz, filtro de banda, 20 dB/década
• Corriente de salida: 4-20 mA (Sppm), carga máxima de 500 Ω
• Válvula de salida de tensión: señal de intervalo estática, 4 mV/μm, vibración superpuesta, carga ≥ 20 kΩ
• Producción de señal de falla: señal de 2 mA + indicador LED rojo
• El rango de ajuste cero: ±0,15 mA (potenciómetro Z)
• Ajuste de sensibilidad: Potenciómetro S
• Temperatura de funcionamiento: -25°C a +85°C
• Fuente de alimentación: +24 V de corriente continua (18-30 V), máximo 60 mA, aislada galvánicamente
• Calificación de protección: IP 67
• Material de la carcasa: aleación de aluminio (Al-Si12)

1. Verificación del estado: observar periódicamente el indicador LED verde "Listo" en el dispositivo para asegurarse de que permanece constantemente encendido, confirmando el funcionamiento normal.
2. Verificación de conexión: Inspeccione periódicamente todos los conectores y terminales de los cables para asegurarse de que están seguros y sin signos de suelta o corrosión.
3. Limpieza: Mantenga la carcasa del dispositivo limpia y evite la acumulación de polvo y aceite, especialmente en ambientes húmedos.
4. Verificación del medio ambiente: Se debe garantizar que la temperatura y la humedad de funcionamiento se mantengan dentro de los rangos especificados (-25 °C a +85 °C).
5. Verificación de la sonda: inspeccionar periódicamente la superficie de la sonda del sensor de corriente de remolino para asegurarse de que esté limpia y libre de desechos metálicos u otros depósitos.

El TSW 101 M1 se utiliza ampliamente para el monitoreo del eje en grandes compresores centrífugos o unidades de turbinas de vapor.con su sonda de sensor de corriente de remolino conectada, posicionada para enfrentarse a la superficie del eje giratorio.

El transmisor convierte la amplitud de vibración del eje en una señal de 4-20 mA en tiempo real, transmitiéndola a una sala de control central (DCS/PLC) o a un sistema de protección de maquinaria dedicado.

Cuando los niveles de vibración superen los umbrales de alarma o de arranque preestablecidos, el sistema emite inmediatamente una alarma o inicia un apagado.prevención eficaz de fallas importantes del equipo causadas por problemas como el desequilibrio del rotor, desalineación o desgaste del rodamiento.

La sensibilidad del sensor se puede reajustar utilizando el potenciómetro "S" del dispositivo para garantizar la precisión de la medición.

Sí, el punto cero de 4mA se puede ajustar con el potenciómetro "Z" del dispositivo, con un rango de compensación de aproximadamente ± 0,15mA.

Esto indica un fallo del dispositivo. Las posibles causas incluyen: 1. La distancia entre el objetivo y la sonda excede el rango de medición estático; 2.Hay un circuito abierto o un cortocircuito en el sensor de corriente de remolino o su cable de conexión.

Garantía industrial estándar: 12 meses; con una instalación adecuada y sin sobrecarga, el producto tiene una vida útil de 5-10 años.
