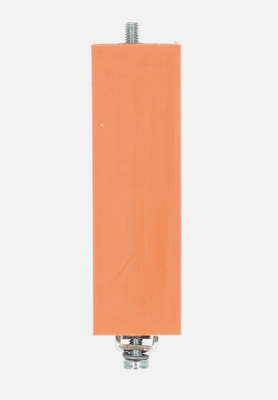

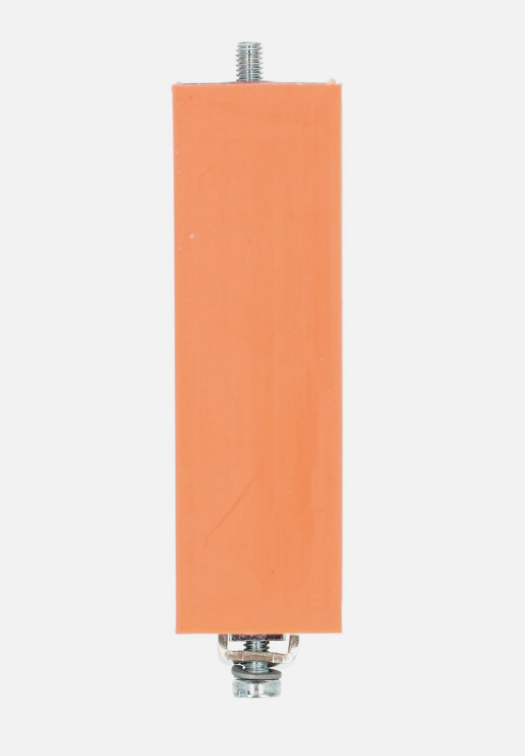

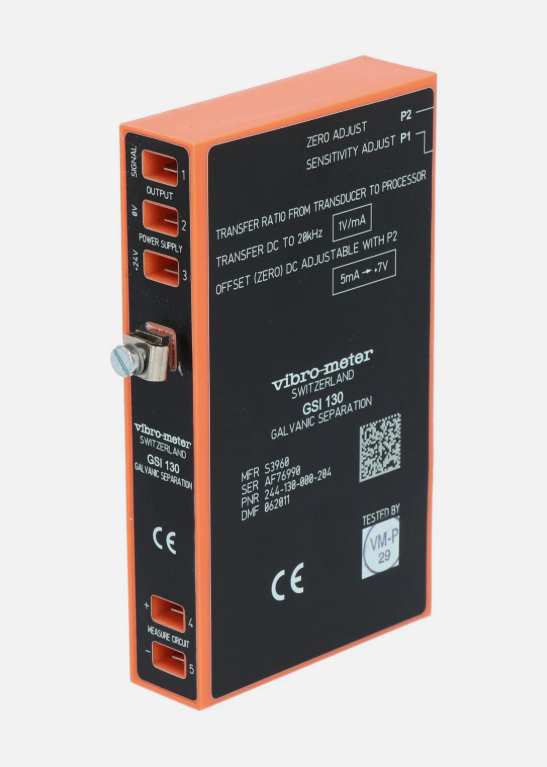

El GSI130 (244-130-000-20) es una unidad de separación galvánica diseñada para proporcionar aislamiento eléctrico entre sensores/acondicionadores de señal y sistemas de procesamiento de señales. Es adecuado para sistemas de transmisión de dos hilos, suministrando energía a los sensores y acondicionadores de señal mientras lee simultáneamente sus señales de salida.

En aplicaciones más amplias, el GSI130 puede alimentar cualquier sistema electrónico con un consumo de corriente inferior a 20 mA. La unidad emite una señal de voltaje proporcional a la corriente consumida por el acondicionador de señal; Esta señal de voltaje se puede utilizar directamente para analizar la salida del acondicionador.

El módulo GSI130 previene eficazmente problemas, como interferencias del bucle de tierra, causados ​​por diferencias de voltaje entre el punto de medición y el equipo de procesamiento de señales. El uso del GSI130 elimina la necesidad de barreras Zener, que de otro modo introducirían caídas de voltaje adicionales y limitarían tanto la longitud de la línea de transmisión como el rango dinámico del sistema.

• Tensión de alimentación: +24 V ±5%
• Ondulación (100 Hz): 100 mV pp máx.
• Consumo de energía sin carga: Aprox. 20 mA
• Consumo de energía con carga de 20 mA: Aprox. 60mA
• Consumo de energía en cortocircuito: Máx. 120 mA
• Voltaje de salida sin carga (al acondicionador): 18 V ±1 V
• Tensión de salida con carga de 20 mA: 16 V ±1 V
• Corriente de cortocircuito: 60 mA
• Banda de paso: CC a 10 kHz ±0,5 %, -1 dB a 20 kHz

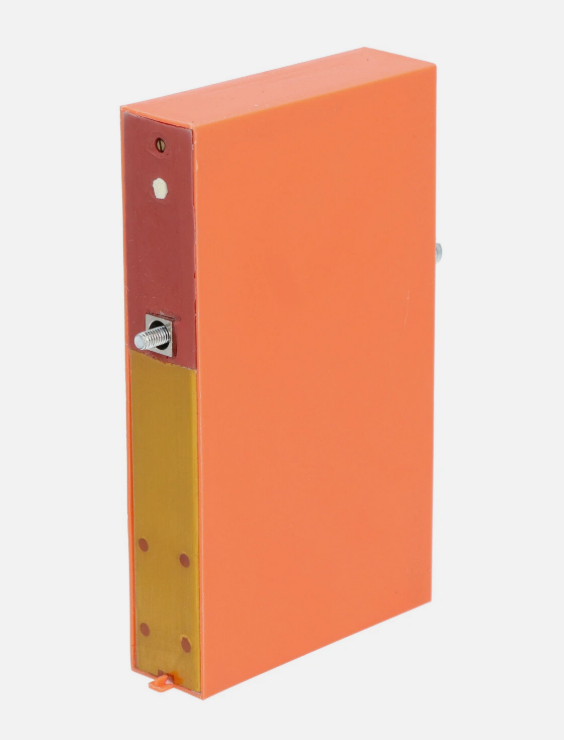

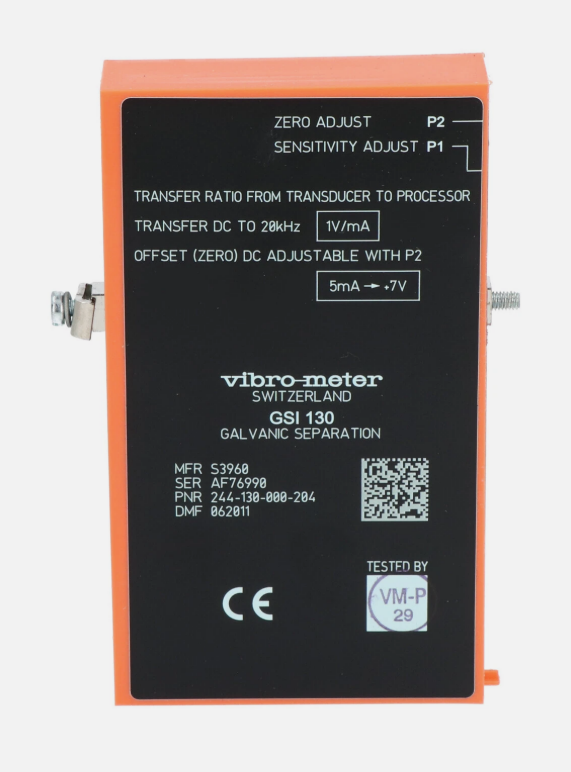

• Función de transferencia: 1 V/mA (ajuste de fábrica, ajustable mediante potenciómetro P1)
• Deriva de temperatura < 200 ppm/°C
• Linealidad: ±0,5% (dentro del rango de medición dinámico)
• Componente de señal CC: Ajustable mediante potenciómetro P2; Umín = +2 V, Umáx = Tensión de alimentación - 2,5 V
• Ruido (señal residual máx.): 12 mVpp a 5 mA CC; 25 mVpp a 12 mA CC
• Aislamiento galvánico (entrada a salida) ≥ 4 kV RMS
• Conexiones eléctricas: 5 pestañas, AMP-Faston tipo 6.3
• Temperatura de funcionamiento: 0°C a +55°C
• Temperatura de almacenamiento: -20°C a +70°C

En los sistemas de monitoreo del estado de los compresores dentro de la industria petroquímica, el GSI130 alimenta los acelerómetros de salida de corriente de la serie CE y transmite señales de sensores a largas distancias al sistema de adquisición de datos en la sala de control. Su capacidad de conversión de µA a mV permite la transmisión de señales a larga distancia (que abarca cientos de metros) sin preocuparse por la atenuación de la señal.

¿Cuál es la diferencia entre el GSI130 (244-130-000-20) y el GSI122?

El GSI122 y el GSI130 pertenecen a la misma serie de productos y comparten funciones básicas similares. La principal diferencia es que el GSI122 es adecuado para su uso en atmósferas potencialmente explosivas, mientras que el GSI130 no. Si se requiere la operación en una zona a prueba de explosiones, se debe seleccionar el GSI122, o su modelo sucesor, el GSI127.

¿Qué tipos de señales de sensores admite el GSI130?

Admite entradas de señal de corriente de 0-20 mA y entradas de señal de voltaje de 0-20 VCC. Es compatible con los sensores de vibración de las series CA, CE, PV y VE, los sensores de presión dinámica de la serie CP y los sensores de proximidad de la serie TQ.

¿Cuál es el período de garantía?

Garantía industrial estándar: 12 meses; Con una instalación adecuada y sin sobrecarga, el producto tiene una vida útil de 5 a 10 años.
