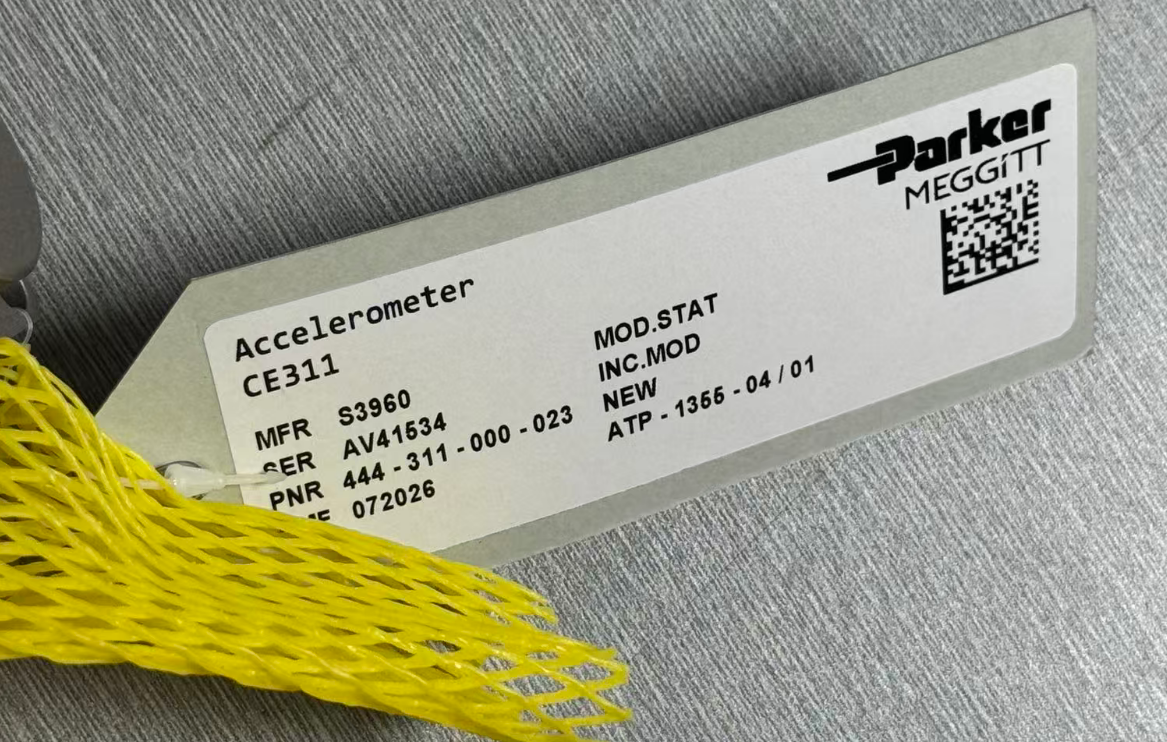

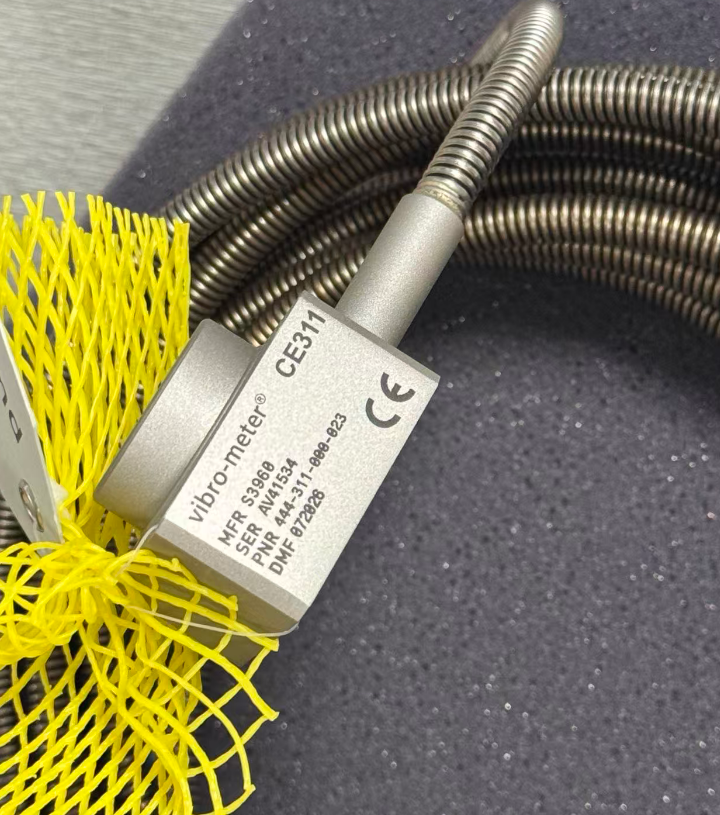

CE311 444-311-000-023

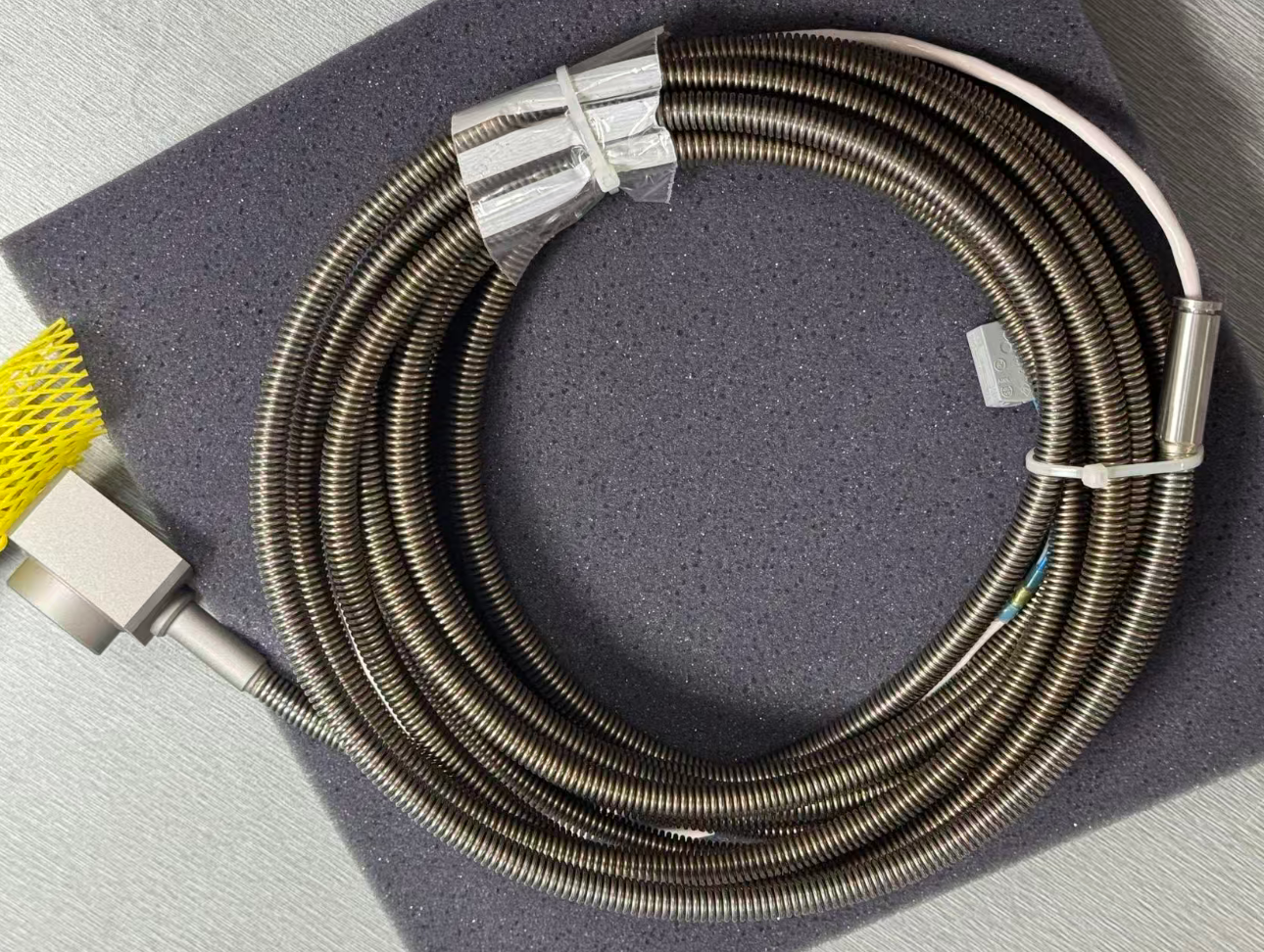

El CE311 444-311-000-023 es un acelerómetro piezoeléctrico en la versión estándar con un cable integrado de 6 metros. Está diseñado específicamente para la monitorización y protección de vibraciones mecánicas en entornos industriales hostiles. Cuenta con electrónica integrada de conversión de carga a corriente y emite una señal modulada en corriente, lo que permite la transmisión de señales a larga distancia sin necesidad de un amplificador de carga externo.

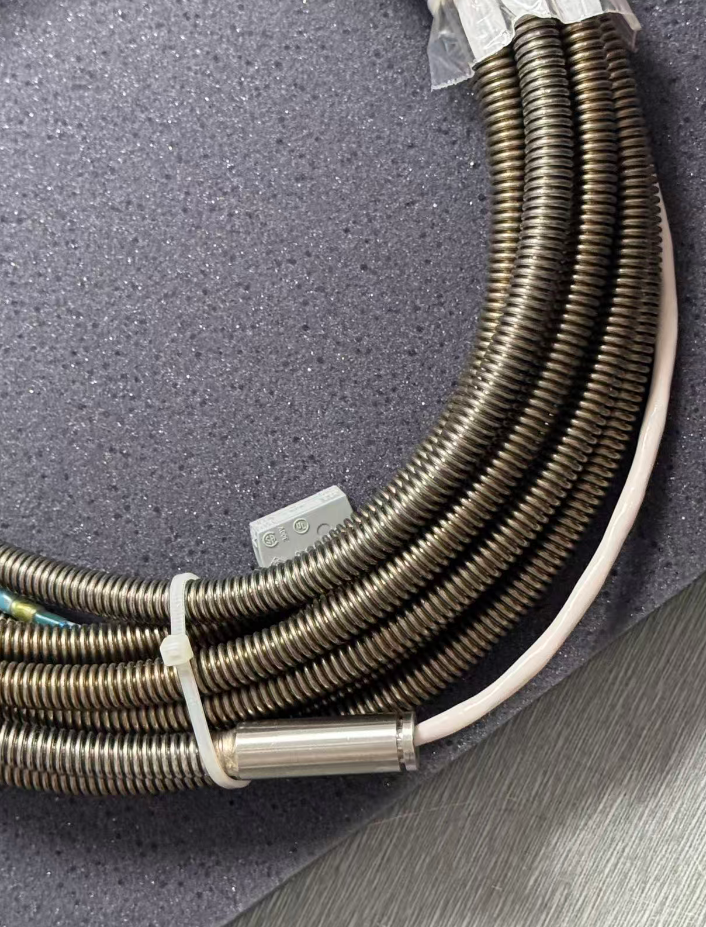

El CE311 emplea un elemento de medición de modo de cizallamiento simétrico fabricado con material policristalino. La electrónica integrada del sensor se encarga del procesamiento de la señal y la conversión de carga a corriente, emitiendo una señal modulada en corriente adecuada para la transmisión a larga distancia. El cuerpo del sensor está conectado al cable trenzado blindado integrado mediante soldadura hermética, y el cable está totalmente protegido por una manguera flexible de acero inoxidable (tubo protector).

La unión soldada herméticamente entre el sensor y el tubo protector crea un sistema completamente sellado capaz de soportar el 100% de humedad relativa, agua, vapor, aceite, niebla salina, así como contaminantes potenciales como polvo, hongos y arena. Esto hace que el CE311 sea un dispositivo altamente fiable adecuado para la monitorización de vibraciones industriales a largo plazo.

• Sensibilidad: 50 µA/g ±5%
• Rango de medición dinámico: 0.004 a 40 g pico
• Capacidad de sobrecarga (pico): Hasta 100 g pico
• Linealidad: ±1% (dentro del rango de medición dinámico)
• Sensibilidad transversal: <3% (medido a 15 Hz y 5 g)
• Frecuencia de resonancia (después de la instalación): 20 kHz (típico)
• Respuesta de frecuencia: -3 dB @ 2 Hz; ≤±5% entre 6 y 5000 Hz; ≤±10% entre 5000 y 8000 Hz
• Fuente de alimentación: 15 a 28 VCC, corriente de polarización 5.5 a 7.5 mA
• Transmisión de señal: Salida modulada en corriente (2 hilos)
• Aceleración de choque: 500 g pico (onda semisinusoidal, duración de 1 ms)
• Sensibilidad a la deformación de la base: 0.0015 g/µ (típico)

La serie CE311 se clasifica por la longitud del cable y la certificación a prueba de explosiones. La información de pedido es la siguiente:

MA133: Kit de aislamiento térmico
TA102: Adaptador de montaje
CG310: Conector de 3 pines (macho: MS3106E14S-7P, hembra: MS3106E14S-7S)
JB105 / JB116: Caja de conexiones
K2xx: Cable de transmisión
GSI127: Unidad de aislamiento eléctrico

• Seleccione la longitud del cable en función de la distancia desde el sensor hasta la caja de conexiones o el sistema de monitorización. La versión de 6 metros es adecuada para instalaciones a distancias medias.
• Si se requiere un cable más largo, utilice conectores, una caja de conexiones y un cable de transmisión.
• Si la temperatura de la superficie de montaje supera el rango permitido del sensor, utilice el kit de aislamiento térmico MA133.
• El sistema de monitorización debe admitir entrada modulada en corriente (2 hilos, fuente de alimentación de 15-28 VCC, corriente de polarización de 5.5-7.5 mA).

En un determinado sitio industrial, el equipo mecánico requiere monitorización de vibraciones a largo plazo. Sin embargo, existe una distancia considerable entre la ubicación de instalación del sensor y el sistema de monitorización, y el entorno contiene aceite, humedad y polvo. Se seleccionó el CE311 444-311-000-023 (Versión estándar, cable integrado de 6 metros); utilizando su circuito electrónico integrado y salida modulada en corriente, transmite señales a largas distancias al sistema de monitorización.
La construcción sellada y totalmente soldada, así como la manguera protectora de acero inoxidable, resisten eficazmente el aceite, la humedad y el polvo, garantizando el funcionamiento fiable a largo plazo del sensor. Cuando la amplitud de vibración supera un umbral preestablecido, el sistema de monitorización activa una alarma o una acción protectora para evitar daños en el equipo y tiempos de inactividad no planificados.

Sí. El CE311 utiliza una salida modulada en corriente, lo que lo hace adecuado para la transmisión a larga distancia. Se puede extender utilizando conectores, cajas de conexiones y cables de transmisión.

Funcionamiento continuo: -40°C a +125°C; exposición a corto plazo (hasta 15 minutos): -55°C a +150°C.

No. El CE311 tiene un circuito electrónico integrado que realiza la conversión de carga a corriente y emite directamente una señal modulada en corriente, eliminando la necesidad de un acondicionador de señal externo.

Garantía industrial estándar: 12 meses; con una instalación adecuada y sin sobrecargas, el producto tiene una vida útil de 5 a 10 años.
