GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Lugar de origen Porcelana
Nombre de la marca Other
Certificación Certificate of Origin
Número de modelo GSI130 244-130-000-204
Cantidad de orden mínima 1 unidad
Precio $700
Detalles de empaquetado Embalaje en caja original
Tiempo de entrega 3-5 días
Condiciones de pago T/T
Capacidad de la fuente 1-99 unidades/3-5 días
Datos del producto
Número de módulo GSI130 Número de pedido 244-130-000-204
Condición En stock Peso 1KG
Plazo de entrega 3-5 días laborables Marca Otro
Origen Porcelana Precio de venta $ 700
Garantía 1 año
Resaltar

Unidad de separación galvánica de sistemas de transmisión de dos hilos

,

Tensión soportada de aislamiento de 4 kV Módulo GSI130

,

Módulo de aislamiento de señal de sensibilidad de 1 V/mA
Deja un mensaje
Descripción de producto
Unidad de Separación Galvánica GSI130 244-130-000-204
Características Principales
  • Para sistemas de transmisión de dos hilos
  • Suministra energía a sensores y controladores y lee sus señales
  • Puede alimentar sistemas electrónicos con un consumo de corriente inferior a 20 mA
  • Emite una señal de voltaje proporcional a la corriente consumida por el controlador
  • Sensibilidad ajustada a 1 V/mA (transferencia CC + CA)
  • Tensión nominal de aislamiento soportada: 4 kV
  • La salida se puede conectar a sensores de la serie CE... o a controladores de la serie IPC...
Descripción del Producto

La GSI130 244-130-000-204 es una Unidad de Separación Galvánica de la serie GSI 122/130. Este módulo se utiliza para alimentar sensores y acondicionadores de señal y para leer sus señales de salida; se utiliza principalmente en sistemas de transmisión de dos hilos.


La función principal de la unidad es proporcionar aislamiento galvánico entre el punto de medición y el equipo de procesamiento de señales. Evita problemas causados por diferencias de voltaje entre el punto de medición y el equipo de procesamiento de señales, como bucles de tierra.


En sistemas antiguos de monitorización de vibraciones, los sensores o acondicionadores se instalan a menudo en campo, mientras que el equipo de procesamiento de señales se encuentra en una sala de control o sala de electrónica. Puede existir una diferencia de potencial de tierra entre ambos, lo que provoca ruido, deriva o falsas alarmas en las señales de vibración. La GSI 130 rompe esta ruta conductora mediante aislamiento eléctrico, lo que resulta en una transmisión de señal más estable.

Especificaciones del Producto
Nombre de la Marca Otro
Modelo GSI130
Información de Pedido 244-130-000-204
Catálogo Transductores de Velocidad
Peso Bruto/Peso de Envío 2.2 lbs / 35.2 oz / 1kg
Tamaño del Embalaje 16cm x 16 cm x 12 cm
País de Origen China
Código HS 8537101190
Tiempo de Entrega En Stock
Puerto de Envío Xiamen
Pago T/T
Precio de Venta $700
Garantía 12 meses
Tiempo de Entrega 3-5 días laborables
Socios de Mensajería DHL, UPS, TNT, FedEx y EMS
Información de Pedido

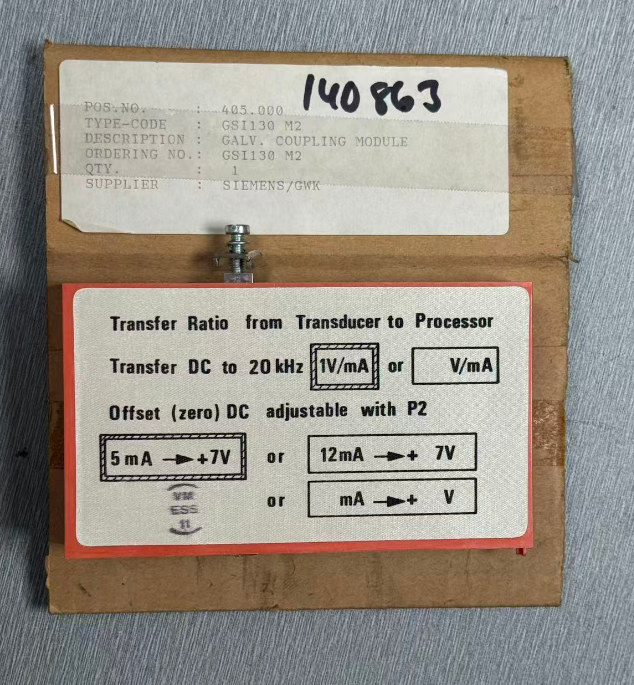

GSI130 244-130-000-204 ordering diagram and specifications
Procedimientos de Mantenimiento Rutinario
  • Comprobar Fuente de Alimentación y Cableado:Verificar que los terminales +24 V, 0 V y SEÑAL estén conectados de forma segura, sin conexiones sueltas, corrosión o cables rotos.
  • Comprobar Aislamiento y Puesta a Tierra:Verificar que la ubicación de instalación del módulo, el método de puesta a tierra y el blindaje cumplan con los requisitos del sistema para evitar la formación de nuevos bucles de tierra.
  • Verificar Relación de Salida:Durante las revisiones importantes del sistema, comprobar si la salida sigue cumpliendo la relación de transferencia de 1 V/mA; si el sistema incluye ajuste de sensibilidad, proceder con precaución según el manual.
  • Nota sobre Diferencias de Versión:La documentación especifica que el ajuste del nivel de CC es 'solo GSI 122'; al mantener la GSI130, no ajustar erróneamente características que no existen en este modelo.
  • Limpieza y Disipación de Calor:Mantener la superficie del módulo limpia para evitar la acumulación de polvo y humedad que puedan causar una disminución del aislamiento.
  • Gestión de Piezas de Repuesto:Dado que la GSI130 es un modelo antiguo, se recomienda mantener un suministro adecuado de piezas de repuesto para aplicaciones críticas para evitar tiempos de inactividad prolongados en caso de fallo.
  • Certificación y Evaluación de Seguridad:Si se utiliza en atmósferas potencialmente explosivas o circuitos relacionados con la seguridad, verificar después del mantenimiento que los límites de certificación y la integridad de seguridad del sistema no se vean afectados.
Estudio de Caso de Aplicación

En la monitorización de vibraciones de turbinas de vapor, los acelerómetros de la serie CA in situ o los controladores relacionados se instalan cerca de las carcasas de los cojinetes, y las señales deben transmitirse a largas distancias hasta el rack de monitorización en la sala de electrónica.
Debido a que hay muchos dispositivos de alta potencia en la planta, las diferencias de potencial de tierra introducen ruido en la cadena de señal. Al incorporar la GSI130 en la cadena de señal, se logra el aislamiento galvánico entre el punto de medición y la unidad de procesamiento de señales, se rompe el bucle de tierra y se estabiliza la señal de vibración.

Preguntas Frecuentes
¿Cuáles son las funciones principales de la GSI130 244-130-000-204?
Se utiliza para alimentar sensores y controladores y leer sus señales; se utiliza principalmente en sistemas de transmisión de dos hilos, emitiendo una señal de voltaje proporcional a la corriente consumida por el controlador, al tiempo que proporciona aislamiento galvánico entre el punto de medición y la unidad de procesamiento de señales.
¿Qué señal emite?
Emite una señal de voltaje proporcional a la corriente consumida por el controlador. La sensibilidad especificada en la documentación es de 1 V/mA (transferencia CC + CA), y se puede utilizar directamente para analizar la señal del controlador.
¿Cuál es el período de garantía?
Garantía industrial estándar: 12 meses; con una instalación adecuada y sin sobrecarga, el producto tiene una vida útil de 5 a 10 años.

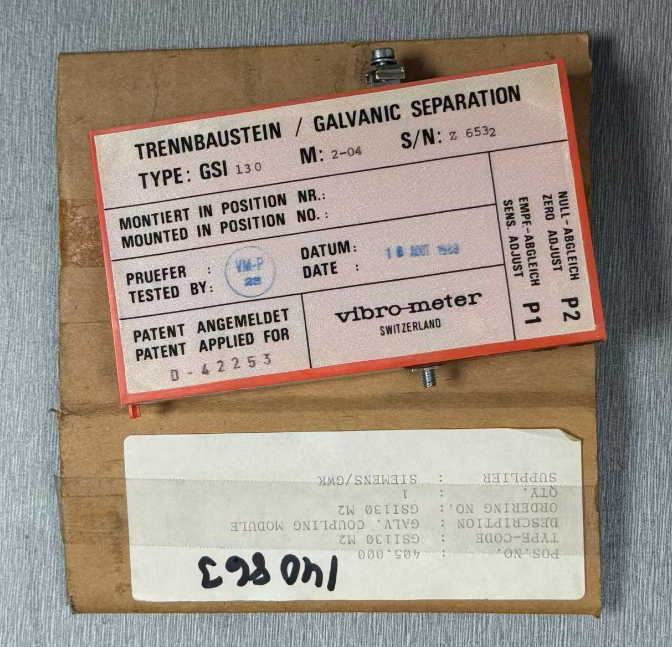

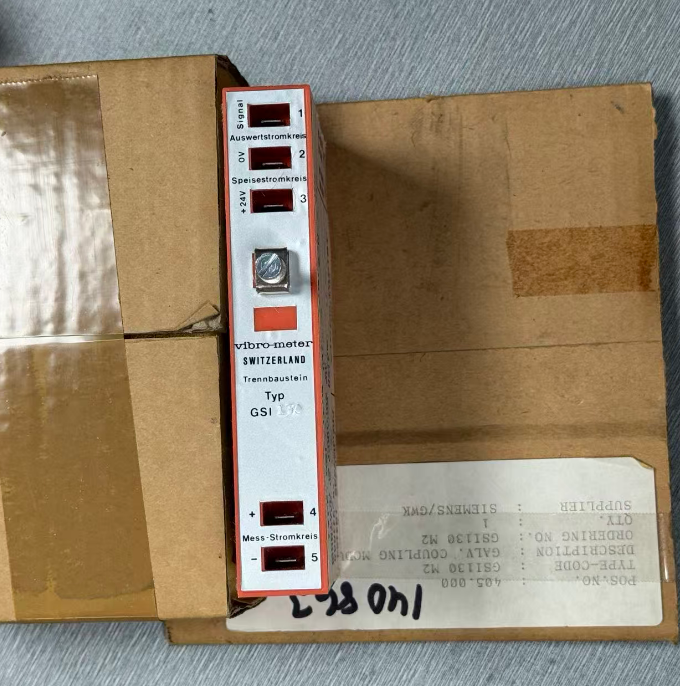

GSI130 244-130-000-204 product image and installation details
