PA150 800-150-000-011

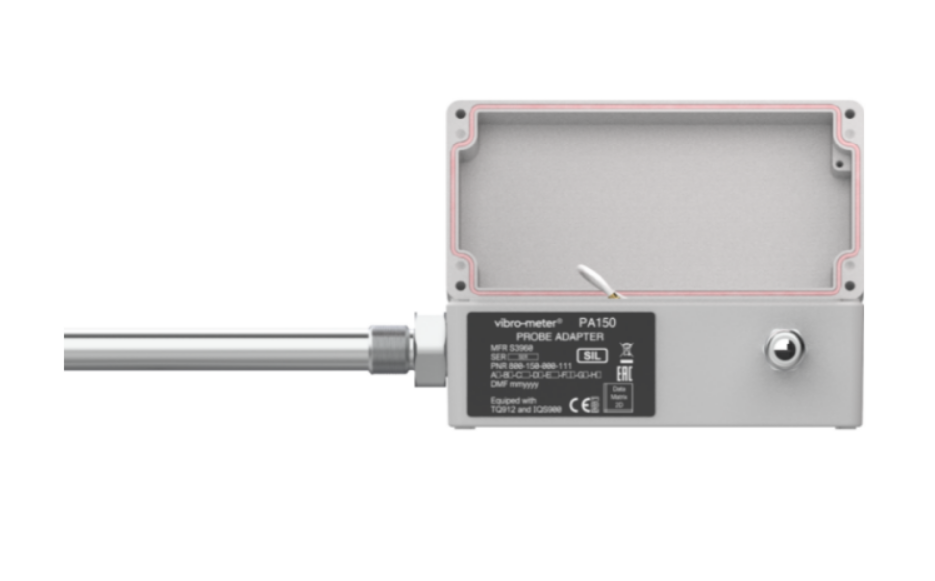

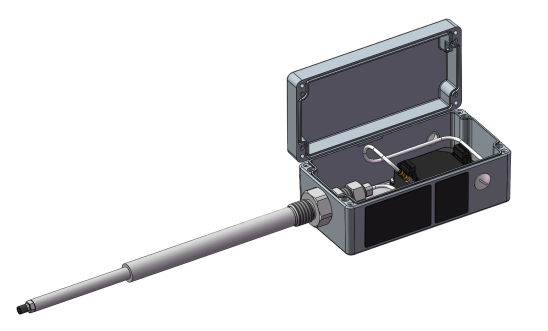

PA150 800-150-000-011es un adaptador de montaje de sonda que integra una cadena de medición de proximidad en un sistema completo e independiente diseñado para la medición sin contacto de ejes de maquinaria giratoria en entornos industriales exigentes.

• Principio de medición: corrientes de Foucault (sin contacto)
• Rango de medición lineal (G3): 0,3 ~ 4,3 mm
• Sensibilidad (G3): 4 mV/μm (voltaje) / 1,25 μA/μm (corriente)
• Respuesta de frecuencia: CC ~ 20 kHz (-3 dB)
• Linealidad: Consulte la curva de rendimiento.
• Longitud total del sistema: 1 m (cable integrado TQ912)
• Rango de temperatura del sensor: -40°C ~ +180°C
• Rango de temperatura del acondicionador de señal: -40°C ~ +85°C
• Grado de protección de la carcasa: IP65
• Material de la carcasa: aleación de aluminio (fundido a presión)
• Material de la varilla de montaje: Acero inoxidable 1.4301
• Material del adaptador: Acero inoxidable 1.4305
• Certificación a prueba de explosiones: Ex e (Seguridad Aumentada)
• Cumplimiento EMC: EN 61000-6-2 / EN 61000-6-4
• Seguridad eléctrica: EN/IEC 61010-1

El PA150 combina el sensor, el acondicionador de señal y la estructura de montaje en una sola unidad, lo que simplifica significativamente la instalación y la puesta en servicio. Las características clave incluyen un rango de medición lineal de 4 mm (sensibilidad G3: 4 mV/μm), una respuesta de frecuencia amplia (CC a 20 kHz), certificación de seguridad funcional SIL 2 y cumplimiento de API 670.

Su diseño de carcasa desmontable permite ajustes de espacios mientras la máquina está en funcionamiento, mientras que la varilla de montaje de acero inoxidable (disponible en longitudes de 50 a 800 mm) y la capacidad de ajuste de posición de ±10 mm ofrecen una flexibilidad de instalación excepcional.

El PA150 se utiliza ampliamente para la protección contra vibraciones y el monitoreo del estado de maquinaria rotativa, como turbinas de vapor, turbinas de gas, compresores y conjuntos de bombas, en sectores que incluyen la generación de energía y la petroquímica. Su clasificación de protección de ingreso IP65 y su amplio rango de temperatura de funcionamiento garantizan un funcionamiento confiable a largo plazo en entornos industriales hostiles.

Una empresa petroquímica necesitaba monitorear el desplazamiento axial del rotor de un compresor centrífugo para evitar daños en los cojinetes de empuje. El rango de medición lineal de 4 mm del PA150 (opción G3) cubre todo el rango de desplazamiento axial.

Una varilla de montaje de acero inoxidable (C144, 144 mm) y un conjunto de adaptador (E105, 105 mm) proporcionan un ajuste flexible de la profundidad de montaje (±10 mm). La señal de salida de voltaje (-1,6 V a -17,6 V) se alimenta al sistema de monitoreo VM600 para permitir el monitoreo y alarma de posición en tiempo real.

La posición de montaje del vástago de la sonda de acero inoxidable se puede ajustar dentro de un rango de ±10 mm y el adaptador ofrece varias opciones de rosca y longitud para adaptarse a diferentes superficies de montaje:

• Instalación externa:Admite montaje inverso del sensor TQ912, permitiendo la instalación sin desmontar la máquina.
• Ajuste de espacio:El diseño de la carcasa desmontable permite un fácil ajuste del espacio entre la sonda y el objetivo, incluso mientras la máquina está en funcionamiento.
• Montaje flexible:La posición de montaje del vástago de la sonda de acero inoxidable se puede ajustar dentro de un rango de ±10 mm y el adaptador ofrece varias opciones de rosca y longitud para adaptarse a diferentes superficies de montaje.

¿Cuál es el principio de medición del PA150?
El PA150 utiliza el principio de corrientes parásitas para mediciones sin contacto.

¿Se puede utilizar en zonas peligrosas?
Sí. El PA150 está disponible en una versión certificada a prueba de explosiones (Ex) (código de modelo A5) adecuada para entornos potencialmente explosivos. Sin embargo, tenga en cuenta que todos los componentes de toda la cadena de medición (sensor, cable y acondicionador de señal) deben poseer la certificación Ex correspondiente.

¿Cuál es la longitud total del sistema?
Para el PA150, la longitud total del sistema (TSL) corresponde a la longitud del cable integrado de 1 metro conectado al sensor TQ912.

¿Cuál es el período de garantía?
Garantía industrial estándar: 12 meses; Con una instalación adecuada y sin sobrecarga, el producto tiene una vida útil de 5 a 10 años.
