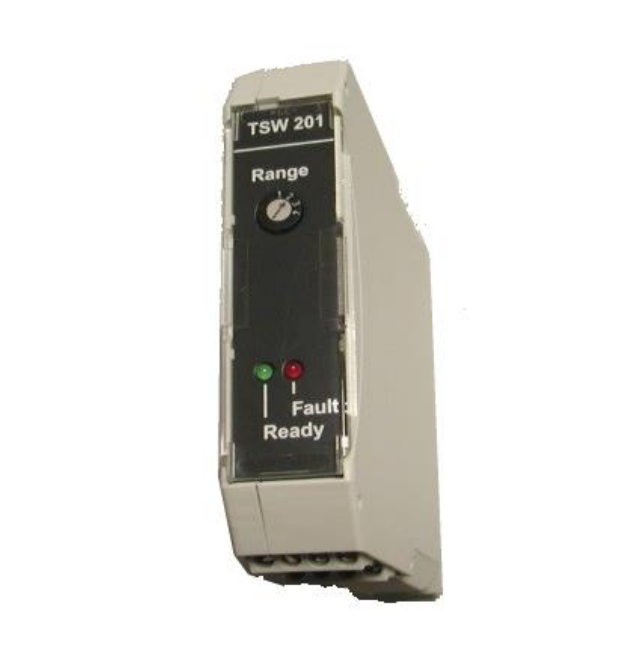

VMD TSW201-007-05

El VMD TSW201-007-05 es un transmisor de vibración de un solo canal de grado industrial diseñado para medir la vibración del eje (Sppm) de una maquinaria giratoria utilizando un sensor de desplazamiento de corriente de remolino.Produce valores de vibración de pico a pico y cumple con las normas DIN ISO 10817-1, con una equivalencia parcial con las normas API 610.

• Rango de medición: 50/125/250/500 μm p-p (se puede seleccionar a través del panel frontal)
• Intervalo de frecuencia: 1 a 250 Hz (configuración de fábrica)
• Precisión de la sensibilidad: ± 5%
• Desviación de linealidad: ± 2% FSR
• Error de temperatura: 8% RD + 4% FSR
• Temperatura ambiente: de 0 a + 85 °C
• Voltado de alimentación: +24 VDC (18-30 VDC), máximo 100 mA, aislado galvánicamente
• Material de la carcasa: poliamida, gris
• Clase de protección: IP40
• Método de montaje: montaje en rieles DIN (EN 60715:2001-09 Tipo 35×7,5 mm)

La unidad dispone de funciones internas de autodiagnóstico integrales que monitorean en tiempo real los fallos de circuito abierto o cortocircuito en el sensor y el cableado,así como los casos en que el objeto medido exceda el rango de medición estáticoLas condiciones de falla se indican mediante un LED rojo en el panel frontal y una señal de falla analógica de 2 mA.

VMD--TSW201--X1--X2: El equipo de seguridad de las máquinas.

1. Inspección visual: Inspeccione periódicamente la carcasa del transmisor para detectar daños, contaminación o corrosión.
2. Verificación de la luz del indicador: comprobar que el LED verde "Listo" está encendido continuamente y el LED rojo "Fallido" está apagado.
3. Comprobar el cableado: comprobar que todos los terminales de cableado están seguros y que los cables no muestran signos de desgaste o daños.
4. Verificación de la brecha del sensor: se debe confirmar que la brecha estática entre el sensor de corriente de remolino y el eje medido se encuentra dentro del rango de medición efectivo.

Una unidad de turbina de vapor en una central térmica requiere un monitoreo continuo de las vibraciones del eje durante el funcionamiento para evitar fallos en la hoja o en el rodamiento.Se utiliza un transmisor VMD TSW201-007-05 emparejado con un sensor de eddy-current WW007; el sensor está instalado en el registro del eje cerca del rodamiento para realizar mediciones sin contacto de las vibraciones del eje de pico a pico.que permite el seguimiento y la alarma en tiempo real del estado de vibración de la unidad.
