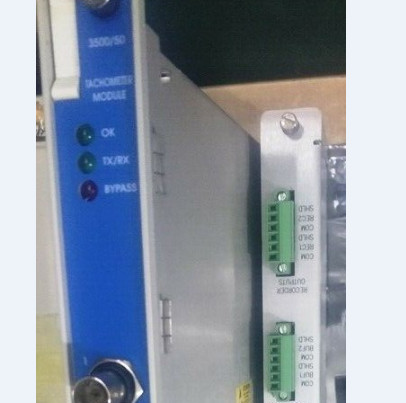

Producto:Módulo de tacómetro Bently Nevada 3500/50-01-00-01 133388-02

Descripción
El módulo de tacómetro 3500/50 es un módulo de 2 canales que acepta entradas de sondas de proximidad o captadores magnéticos (excepto como se indica) para determinar la velocidad rotacional del eje, la aceleración del rotor o la dirección del rotor, compara estas mediciones con los puntos de ajuste de alarma programables por el usuario y genera
alarmas cuando se violan estos puntos de ajuste. El módulo de tacómetro 3500/50 se programa utilizando el software de configuración del bastidor 3500 y se puede configurar con cuatro opciones diferentes:

1. Monitoreo de velocidad, alarma de punto de ajuste y alarma de banda de velocidad.
2. Monitoreo de velocidad, alarma de punto de ajuste y notificación de velocidad cero.
3. Monitoreo de velocidad, alarma de punto de ajuste y alarma de aceleración del rotor.
4. Monitoreo de velocidad, alarma de punto de ajuste y notificación de rotación inversa.

El 3500/50 se puede configurar para suministrar señales Keyphasor® acondicionadas al plano posterior del bastidor 3500 para su uso por otros monitores, eliminando así la necesidad de un módulo Keyphasor separado en el bastidor. El 3500/50 también tiene una función de retención de pico que almacena la velocidad más alta, la velocidad inversa más alta o el número de rotaciones inversas (dependiendo del tipo de canal seleccionado) que ha alcanzado la máquina. Estos valores de pico pueden ser restablecidos por el usuario.

Nota de aplicación
Los módulos de tacómetro Bently Nevada
no están diseñados para ser utilizados independientemente como, o como un componente
de, un sistema de control de velocidad o protección contra sobrevelocidad. Los módulos de tacómetro Bently Nevada no proporcionan redundancia protectora ni la velocidad de respuesta necesaria para un funcionamiento fiable como sistema de control de velocidad o protección contra sobrevelocidad. Cuando se proporciona, la salida analógica proporcional es adecuada solo para el registro de datos, la grabación en gráficos o fines de visualización. Además, cuando se proporciona, los puntos de ajuste de alerta de velocidad son adecuados solo para fines de anuncio.

Los captadores magnéticos no se pueden utilizar para la opción de rotación inversa porque estos transductores no
proporcionan un borde limpio para el circuito de detección durante bajas velocidades. Esto podría llevar a falsas indicaciones
de la dirección de rotación. Los captadores magnéticos no se recomiendan para la opción de velocidad cero porque estos transductores no proporcionan un borde limpio para el circuito de detección durante bajas velocidades.

El incumplimiento de los elementos anteriores constituye un uso indebido del producto y puede resultar en
daños a la propiedad y/o lesiones corporales. Nota: La línea de productos Bently Nevada suministra un sistema de protección contra sobrevelocidad para el sistema 3500. Consulte la especificación y la información de pedido con el número de pieza 141539-01.

Información de pedido
Módulo de tacómetro
3500/50-AXX-BXX-CXX

A: Tipo de módulo de E/S
0 1 Módulo de E/S con terminaciones internas
0 2 Módulo de E/S con terminaciones externas
0 3 Módulo de E/S TMR con terminaciones externas
0 4 Módulo de E/S con barreras internas y terminaciones internas.

B: Opción de aprobación de la agencia
0 0 Ninguna
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Clase 1, Zona 2)

C: Uso del monitor
0 1 Medición de velocidad
0 2 Rotación inversa

Nota: La opción de aprobación de la agencia B 02 solo está disponible con la opción de pedido A 04.

Repuestos
133388-02 Módulo de tacómetro 3500/50
133442-01 Módulo de E/S con terminaciones internas
136703-01 Módulo de E/S de barrera interna discreta con terminaciones internas
133434-01 Módulo de E/S con terminaciones externas
133450-01 Módulo de E/S TMR con terminaciones externas
