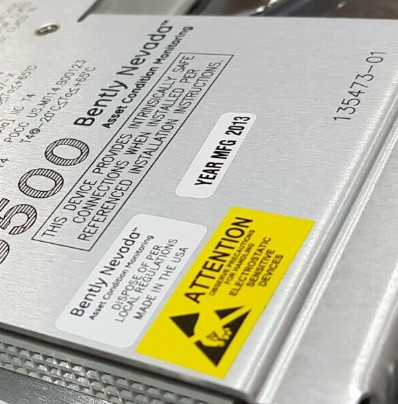

Producto:Bently Nevada 3500/25-01-03-00 135473-01 Barrera interna I/O con terminaciones internas

Descripción
El 3500/25 Enhanced Keyphasor Module es un módulo de media altura, de dos canales utilizado para proporcionar señales de Keyphasor a los módulos de monitor en un rack de 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerEl 3500 Machinery Protection System puede aceptar hasta cuatro señales Keyphasor para configuración normal y hasta ocho señales Keyphasor en una configuración emparejada.

La señal de Keyphasor es un pulso de una vez por turno o de múltiples eventos por turno de un eje rotativo o de un engranaje utilizado para proporcionar una medición de tiempo precisa.Esto permite a 3500 módulos de monitor y equipo de diagnóstico externo para medir velocidad rotativa del eje y parámetros vectoriales tales como amplitud de vibración 1X y fase..
El módulo Keyphasor mejorado es un módulo de sistema 3500 mejorado.Ofrece ampliadas capacidades de procesamiento de señal Keyphasor sobre el diseño anterior, mientras que mantiene completa compatibilidad hacia abajo en términos de forma.El módulo Keyphasor, PWA 125792-01, está completamente reemplazado por el módulo actualizado 149369-01.

Cuando se requiere una entrada de Keyphasor del sistema para aplicaciones de Triple Modular Redundant (TMR), el sistema 3500 debe emplear dos módulos de Keyphasor.Los módulos trabajan en paralelo para proporcionar una señal Keyphasor primaria y secundaria a los otros módulos en el rack.Un sistema con más de cuatro entradas de Keyphasor puede usar una configuración emparejada siempre que no haya más de cuatro señales de entrada de Keyphasor primarias.Una configuración emparejada requiere dos posiciones consecutivas de monitoreo en las posiciones superior/inferior o ambas posiciones de media ranura.Los cuatro módulos de Keyphasor aceptarán cuatro canales de entrada primarios y cuatro canales de entrada de respaldo y proporcionarán cuatro canales de salida (uno por módulo).A configuration of two paired and one non-paired (three Keyphasor modules total) is also possible (Una configuración de dos módulos de Keyphasor emparejados y uno no emparejados (tres módulos de Keyphasor en total) también es posible)En tal configuración, el usuario puede configurar el Keyphasor no pareado (ordenar dos 2-canal o uno 1-canal y una opción 2-canal)

The Isolated Keyphasor I/O module is designed for applications where the Keyphasor signals are tied in parallel to multiple devices and require isolation from other systems, such as a control system. El módulo de E/S de Keyphasor aislado está diseñado para aplicaciones donde las señales de Keyphasor están atadas en paralelo a múltiples dispositivos y requieren aislamiento de otros sistemas, como un sistema de control. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

La intención de este módulo de E/S fue principalmente medir la velocidad del eje y no la fase.pero este I/O introduce un cambio de fase ligeramente más alto que la versión I/O no aisladaLa figura 1 muestra la cantidad de cambio de fase que los módulos de E/S aislados agregarán a diferentes velocidades de la máquina.

Las características mejoradas del producto incluyen la generación de señales de eventos una vez por turno de entradas de eventos múltiples por turno, firmware actualizable en el campo y informes de datos de gestión de activos.
