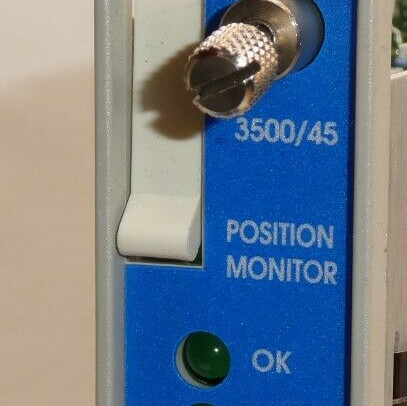

Producto:Bently Nevada 3500/45-01-00 176449-04 Monitoreo de posición

Descripción
El monitor de posición 3500/45 es un instrumento de 4 canales que acepta entrada de transductores de proximidad, transductores de posición rotativos (RPT), transformadores diferenciales lineales variables de CC (LVDT)Transformadores diferenciales lineales variables de CA (LVDT de CA)El monitor condiciona la entrada y compara las señales condicionadas con las alarmas programables por el usuario.
El tipo de medición y la entrada del transductor determinan qué módulos de E/S se requieren.y Véase los módulos de E/S para LVDT de CA y potenciómetros rotativos en la página 14..

Puede programar cada canal utilizando el software de configuración del rack 3500 para realizar las siguientes funciones:
Posición del eje (empujado)
Expansión diferencial
Expansión del diferencial de rampa única estándar
Expansión del diferencial de rampa única no estándar
Expansión diferencial de doble rampa
Expansión diferencial complementaria
Ampliación del caso
Posición de la válvula

Los canales del monitor están programados en pares y pueden realizar hasta dos de estas funciones a la vez.Los canales 1 y 2 pueden realizar una función mientras que los canales 3 y 4 pueden realizar la misma o una función diferente..

El objetivo principal del monitor de posición 3500/45 es proporcionar lo siguiente:
Protección de la maquinaria mediante la comparación continua de los parámetros controlados con los puntos de ajuste de alarma configurados para activar las alarmas

Información esencial sobre la máquina para el personal de operaciones y mantenimiento

Cada canal, dependiendo de la configuración, suele condicionar su señal de entrada para generar varios parámetros llamados variables medidas.Puede establecer puntos de ajuste de alerta para cada variable medida activa y puntos de ajuste de peligro para dos variables medidas activas.

Información sobre los pedidos
Para obtener una lista detallada de las aprobaciones específicas de país y de producto, consulte la Guía de referencia rápida de aprobaciones (108M1756) disponible en Bently.com.
El control de posición3500/45-AA-BB

A: Tipo de módulo de E/S
01 Módulo de E/S de posición con terminaciones internas (proximador, RPT, LVDT de CC)
02 Módulo de E/S de posición con terminaciones externas (proximador, RPT, LVDT de CC)
03 Módulo de entrada/salida de posición TMR discreto con terminaciones externas (proximador o LVDT CC)
04 Módulo de entrada/salida de posición TMR de bus con terminaciones externas (proximador)
05 Módulo de entrada/salida de posición LVDT CA con terminaciones internas
06 Módulo de entrada/salida de posición LVDT CA con terminaciones externas
07 Módulo de entrada/salida de posiciones del potenciómetro giratorio con terminaciones internas
08 Módulo de entrada/salida de posiciones del potenciómetro giratorio con terminaciones externas

B: Aprobación de la Agencia
00 Ninguno
01 CSA / NRTL / C (clase 1, división 2)
02 ATEX / IECEx / CSA (clase 1, zona 2)

Los bloques de terminación externa y los cables deben ordenarse por separado para cada módulo de E/S con terminación externa.

Cuando se utiliza el monitor de posición 3500/45 en una aplicación de TMR, no está disponible la medición de la posición de la válvula y solo se admiten mediciones de expansión de la caja para TMR discreto.

Las piezas
176449-04 3500/45 Monitor de posición
135137-01 Módulo de entrada/salida de posición con terminaciones internas para su uso con proximadores, RPT o LVDT de CC
135145-01 Módulo de E/S de posición con terminaciones externas para su uso con proximadores, RPT o LVDT de CC
139554-01 Módulo de entrada/salida de posición con terminaciones internas para uso con LVDT de CA
