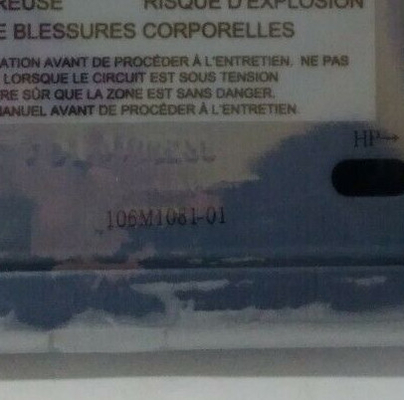

Producto:Bently Nevada 3500/15-05-05-00 106M1081-01 Modulo de entrada de energía universal de CA

Descripción

Descripción
Las fuentes de alimentación 3500/15 AC y DC son módulos de media altura y deben instalarse en ranuras designadas en el lado izquierdo del bastidor.El rack 3500 puede contener una o dos fuentes de alimentación con cualquier combinación de CA y CCCualquiera de las dos fuentes puede alimentar un estante lleno.

Cuando se instalan dos fuentes de alimentación en un bastidor, la de la ranura inferior actúa como fuente primaria, y la otra de la ranura superior actúa como fuente de respaldo.el segundo suministro es el respaldo para el primario.

La eliminación o inserción de cualquiera de los módulos de alimentación no interrumpe el funcionamiento del bastidor mientras se instale una segunda fuente de alimentación.Las fuentes de alimentación 3500/15 AC y DC aceptan una amplia gama de entradas
Las siguientes fuentes de alimentación están disponibles con el sistema de protección de máquinas de la serie 3500:

L Energía de CA universal
L Fuente de alimentación de corriente continua de alto voltaje
L Fuente de alimentación de corriente continua de baja tensión
La fuente de alimentación universal de CA y el PIM (Módulo de entrada de potencia) no son compatibles con la fuente de alimentación de CA 3500 heredada, la fuente de alimentación de CA de alto voltaje y la fuente de alimentación de CA de bajo voltaje.

Las fuentes de alimentación de corriente continua de alto y bajo voltaje y el módulo de entrada de energía PIM (Power Input Module) NO son compatibles con las fuentes de alimentación de corriente continua de alto y bajo voltaje Legacy 3500 y los PIM.

Información sobre los pedidos
Para obtener una lista detallada de las aprobaciones específicas de país y de producto, consulte la Guía de referencia rápida de aprobaciones (108M1756) disponible en Bently.com.

Modulo de alimentación eléctrica 3500/15
Se trata de las empresas de seguros de vida y seguros de vida.

A: Tipo de fuente de alimentación (ranura superior)
03 Alta tensión de corriente continua (88 a 140 Vdc)
04 Legado de baja tensión CC (20 a 30 Vdc)
05 Tensión AC universal (de 85 a 264 Vac rms)
06 Suministro de corriente continua de alta tensión
07 Fuente de corriente continua de baja tensión

B: Tipo de fuente de alimentación (abertura inferior)
00 No suministro (se utiliza cuando no se requiere suministro)
03 Alta tensión de corriente continua (88 a 140 Vdc)
04 Legado de baja tensión CC (20 a 30 Vdc)
05 Tensión AC universal (de 85 a 264 Vac rms)
06 Suministro de corriente continua de alta tensión
07 Fuente de corriente continua de baja tensión

C: Aprobación de la Agencia
00 Ninguno
01 CSA / NRTL / C (clase 1, división 2)
02 ATEX / IECEx / CSA (clase 1, zona 2)

Las piezas
Descripción del número de la parte
106M1079-01 Módulo universal de alimentación por corriente alterna
106M1081-01 Módulo universal de entrada de energía de CA
129486-01 Modulo de alimentación de alta tensión de corriente continua heredado
129478-01 Módulo de entrada de energía de alta tensión de corriente continua
133292-01 Modulo de alimentación de corriente continua de bajo voltaje heredado
133300-01 Módulo de entrada de energía de corriente continua de bajo voltaje
114M5329-01 Fuente de alimentación de corriente continua de alto voltaje
115M7750-01 PIM de corriente continua de alto voltaje
114M5330-01 Fuente de alimentación de corriente continua de bajo voltaje
114M5335-01 Bajo voltaje PIM de corriente continua
