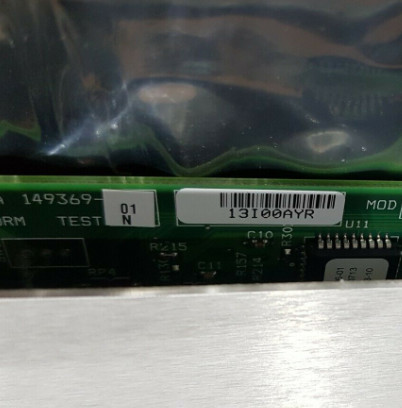

Producto:Bently Nevada 3500/25-01-01-00 149369-01 Módulo de teclado mejorado

Descripción
El módulo 3500/25 es un módulo de dos canales de media altura utilizado para proporcionar señales Keyphasor a los módulos de monitor en un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerEl sistema de protección de la maquinaria 3500 puede aceptar hasta cuatro señales de Keyphasor para la configuración normal y hasta ocho señales de Keyphasor en una configuración emparejada.

Nota: Una señal Keyphasor es un pulso de una vez por giro o de múltiples eventos por giro de un eje o engranaje giratorio utilizado para proporcionar una medición precisa del tiempo.Esto permite que 3500 módulos de monitoreo y equipos de diagnóstico externos para medir la velocidad de rotación del eje y parámetros vectoriales tales como 1X amplitud de vibración y fase.

El módulo Keyphasor mejorado es un módulo de sistema 3500 mejorado.Ofrece capacidades de procesamiento de señales Keyphasor ampliadas sobre el diseño anterior, manteniendo una completa compatibilidad hacia abajo en términos de formaEl módulo Keyphasor, PWA 125792-01, es completamente reemplazado por el más reciente
El módulo 149369-01.

Cuando se requiera una entrada de Keyphasor del sistema para aplicaciones de redundancia modular triple (TMR, por sus siglas en inglés), el sistema 3500 debe emplear dos módulos Keyphasor.En esta configuración los módulos trabajan en paralelo para proporcionar una señal Keyphasor primaria y secundaria a los otros módulos en el rackUn sistema con más de cuatro entradas de Keyphasor puede utilizar una configuración emparejada siempre que no haya más de cuatro señales de entrada primarias de Keyphasor.Una configuración emparejada requiere dos posiciones consecutivas de monitorización en las posiciones superior/inferior o en ambas posiciones de media ranura.Cuatro módulos Keyphasor aceptarán cuatro
La configuración de los módulos Keyphasor incluye dos canales de entrada primarios y cuatro canales de entrada de respaldo y proporciona cuatro canales de salida (uno por módulo). También es posible una configuración de dos módulos Keyphasor emparejados y uno no emparejado (tres módulos Keyphasor en total).En tal configuración, el usuario puede configurar el Keyphasor no emparejado (ordenar dos opciones de 2 canales o una de 1 canal y una de 2 canales)

El módulo de E/S de Keyphasor aislado está diseñado para aplicaciones en las que las señales de Keyphasor están ligadas en paralelo a varios dispositivos y requieren aislamiento de otros sistemas.como un sistema de control. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided. Tenga en cuenta que la intención de este módulo de E/S fue principalmente para medir la velocidad del eje y no la fase.pero esta E/S introduce un cambio de fase ligeramente mayor que la versión de E/S no aisladaLa figura 1 muestra la cantidad de desplazamiento de fase que los módulos de E/S aislados agregarán a diferentes velocidades de la máquina.

Las características mejoradas del producto incluyen la generación de señales de eventos una vez por turno a partir de entradas de múltiples eventos por turno, firmware actualizable en el campo e informes de datos de gestión de activos.

Descripción del producto
Módulo de teclado mejorado
Se aplicarán las disposiciones siguientes:

A: Número de canales
0 1 Tarjeta Keyphasor única de media altura de 2 canales (pedido de 2 canales)
0 2 Dos tarjetas Keyphasor de media altura de 2 canales (orden para 4 canales)

B: Tipo de módulo de E/S
0 1 módulo de E/S con terminaciones internas
0 2 Módulo de E/S con terminaciones externas
0 3 Barrera interna de E/S con terminaciones internas
0 4 Módulo de E/S aislado con terminaciones internas
0 5 Módulo de E/S aislado con terminaciones externas

C: Opción de aprobación de la agencia
0 0 No es necesario
0 1 CSA/NRTL/C (clase 1, División 2)
0 2 ATEX/CSA (clase 1 zona 2)

Las piezas
149369-01 Módulo de teclado mejorado
Nota: Este módulo puede pedirse como reemplazo directo del módulo Keyphasor 125792-01.
125800-01 Módulo de entrada/salida de teclado (terminaciones internas)
126648-01 Módulo de E/S del keyphasor (terminaciones externas)
125800-02 Módulo de E/S aislado de teclado o de faser (terminaciones internas)
126648-02 Módulo de E/S aislado del teclado (terminaciones externas)
135473-01 Módulo de E/S de keyphasor (barreras internas y terminaciones internas)
