Bently Nevada 3500/22M-01-01-00 Interfaz de datos transitorios

Producto:Bently Nevada 3500/22M-01-01-00 Interfaz de datos transitorios

Descripción

La interfaz de datos transitorios 3500 (TDI) es la interfaz entre el sistema de monitoreo 3500 y el software de gestión de maquinaria System 1® de GE.El TDI combina la capacidad de un módulo de interfaz de rack 3500/20 con la capacidad de recopilación de datos de un procesador de comunicación como TDXnet.

El TDI funciona en la ranura RIM de un rack 3500 junto con los monitores de la serie M (3500/40M, 3500/42M, etc.).) para recopilar continuamente datos de estado estacionario y de forma de onda transitoria y transmitir estos datos a través de un enlace Ethernet al software hostLa captura de datos estáticos es estándar con el TDI, sin embargo, el uso de un disco de habilitación de canales opcional permitirá al TDI capturar datos dinámicos o transitorios también.El TDI presenta mejoras en varias áreas con respecto a los procesadores de comunicación anteriores e incorpora la función de procesador de comunicación dentro del rack 3500.

Aunque el TDI proporciona ciertas funciones comunes a todo el bastidor, no forma parte de la trayectoria crítica de monitorización y no afecta al funcionamiento correcto y normal del sistema de monitorización global.Cada rack 3500 requiere un TDI o RIM, que siempre ocupa la ranura 1 (junto a las fuentes de alimentación).

Para las aplicaciones Triple Modular Redundant (TMR), el Sistema 3500 requiere una versión TMR del TDI.el TMR TDI también realiza “comparación de canales del monitor”. La configuración TMR 3500 ejecuta la votación del monitor utilizando la configuración especificada en las opciones del monitor.el TMR TDI compara continuamente las salidas de tres (3) monitores redundantesSi el TDI detecta que la información de uno de esos monitores ya no es equivalente (dentro de un porcentaje configurado) a la de los otros dos monitores,marcará el monitor como un error y colocará un evento en la lista de eventos del sistema.

Las piezas

138607-01 Módulo estándar de interfaz de datos transitorios

138607-02 Módulo de interfaz de datos transitorios TMR

146031-01 10Módulo de entrada y salida Base-T/100Base-TX

146031-02 100Módulo de E/S de Fibra Óptica Base-FX

147364-01 3500 Módulo de salida de señal amortiguada

161580-01 3500/22M Manual de operación y mantenimiento del TDI

164466-01 Accesorios de red Hoja de datos 00580441 Cabeza del conector, terminación interna, 3 posiciones, verde

00580436 Cabeza del conector, terminación interna, 6 posiciones, verde

Se venden muy rápido Productos:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

Se trata de un proyecto de investigación y desarrollo.

En el caso de las empresas de servicios de la Unión Europea, el número de empresas de servicios de la Unión Europea es el siguiente:

En el caso de las empresas de la Unión Europea, el número de empresas de la Unión Europea es el siguiente:

Se trata de un proyecto de investigación y desarrollo.

Se trata de un proyecto de investigación de la Unión Europea.

Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva.

Se aplicará el procedimiento de selección de las materias primas.

Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva.

Se trata de un proyecto de investigación y desarrollo.

3500/61-01-00,163179-02+136711-02

3500/33-01-00,149986-01+149992-01

Enlace de descarga de la hoja de datos:

3500-22M Modulo de interfaz de datos transitorios hoja de datos...

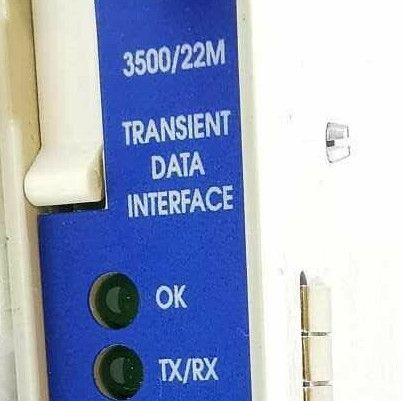

Las fotos:
