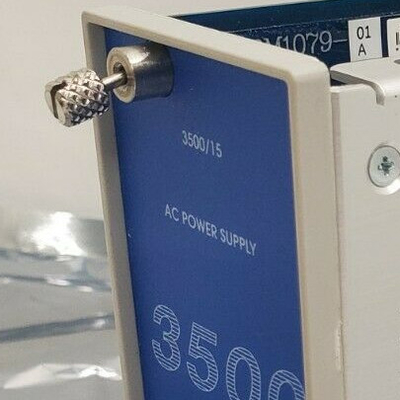

Producto:Bently Nevada 3500/15-04-04-00 133292-01 Módulo de suministro de energía de baja tensión

Descripción

Descripción
Las fuentes de alimentación 3500/15 AC y DC son módulos de media altura y deben instalarse en ranuras designadas en el lado izquierdo del bastidor.El rack 3500 puede contener una o dos fuentes de alimentación con cualquier combinación de CA y CCCualquiera de las dos fuentes puede alimentar un estante lleno.

Cuando se instalan dos fuentes de alimentación en un bastidor, la de la ranura inferior actúa como fuente primaria, y la otra de la ranura superior actúa como fuente de respaldo.el segundo suministro es el respaldo para el primario.

La eliminación o inserción de cualquiera de los módulos de alimentación no interrumpe el funcionamiento del bastidor mientras se instale una segunda fuente de alimentación.Las fuentes de alimentación 3500/15 AC y DC aceptan una amplia gama de entradas
Las siguientes fuentes de alimentación están disponibles con el sistema de protección de máquinas de la serie 3500:

L Energía de CA universal
L Fuente de alimentación de corriente continua de alto voltaje
L Fuente de alimentación de corriente continua de baja tensión
La fuente de alimentación universal de CA y el PIM (Módulo de entrada de potencia) no son compatibles con la fuente de alimentación de CA 3500 heredada, la fuente de alimentación de CA de alto voltaje y la fuente de alimentación de CA de bajo voltaje.

Las fuentes de alimentación de corriente continua de alto y bajo voltaje y el módulo de entrada de energía PIM (Power Input Module) NO son compatibles con las fuentes de alimentación de corriente continua de alto y bajo voltaje Legacy 3500 y los PIM.

Información sobre los pedidos
Para obtener una lista detallada de las aprobaciones específicas de país y de producto, consulte la Guía de referencia rápida de aprobaciones (108M1756) disponible en Bently.com.

Modulo de alimentación eléctrica 3500/15
Se trata de las empresas de seguros de vida y seguros de vida.

A: Tipo de fuente de alimentación (ranura superior)
0 1 Corriente de baja tensión (85 a 132 Vac rms)
0 2 Alta tensión ac (175 a 264 Vac rms)
0 3 Alta tensión dc (88 a 140 Vdc)
0 4 Baja tensión dc (20 a 30 Vdc)

B: Tipo de fuente de alimentación (abertura inferior)
0 0 No hay suministro (utilizar cuando sólo se requiere un suministro)
0 1 Corriente de baja tensión (85 a 132 VAC rms)
0 2 Alta tensión ac (175 a 264 Vac rms)
0 3 Alta tensión dc (88 a 140 Vdc)
0 4 Baja tensión dc (20 a 30 Vdc)

C: Opción de aprobación de la agencia
0 0 Ninguno
0 1 CSA/NRTL/C
0 2 ATEX/CSA (clase 1, zona 2)

Las piezas
El número 127610-01
Modulo de alimentación ac
Las demás:
Módulo de entrada de potencia de corriente alterna de alto voltaje (PIM)
Las demás:
Módulo de entrada de potencia de corriente alterna de bajo voltaje (PIM)
Las demás:
Módulo de alimentación de corriente continua de alto voltaje
Las demás:
Módulo de entrada de energía de alta tensión en corriente continua (PIM)
Se trata de:
Módulo de alimentación de corriente continua de bajo voltaje

Las demás:

Módulo de entrada de potencia de corriente continua de bajo voltaje (PIM)
