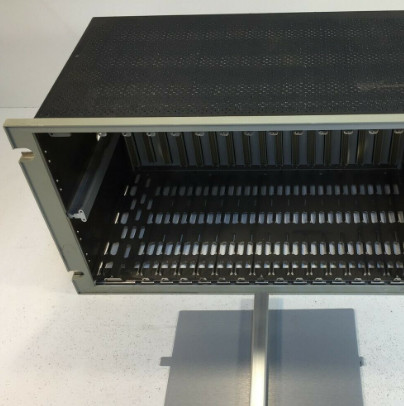

Producto:Bastidor del sistema Bently Nevada 3500/05-01-01-00-00-01

Descripción
Utilice el bastidor del sistema 3500 para montar todos los módulos de monitor y fuentes de alimentación 3500. El bastidor le permite colocar los módulos 3500 cerca unos de otros, lo que les permite comunicarse fácilmente, y montar las fuentes de alimentación necesarias para distribuir la energía a cada módulo.

Los bastidores 3500 están disponibles en dos tamaños:
Bastidor de tamaño completo. Bastidor EIA de 19 pulgadas con 14 ranuras de módulo disponibles.
Mini-bastidor. Bastidor de 12 pulgadas con siete ranuras de módulo disponibles.

Puede pedir los bastidores 3500 en tres formatos:
Montaje en panel. Este formato de bastidor se monta en recortes rectangulares en paneles y se asegura al panel mediante abrazaderas suministradas con el bastidor. Las conexiones de cableado y los módulos de E/S son accesibles desde la parte trasera del bastidor.

Montaje en bastidor. Este formato de bastidor monta el bastidor 3500 en rieles EIA de 19 pulgadas. Las conexiones de cableado y los módulos de E/S son accesibles desde la parte trasera del bastidor.

Montaje en mamparo. Este formato de bastidor monta el bastidor contra una pared o panel cuando no es posible acceder a la parte trasera del bastidor. Las conexiones de cableado y los módulos de E/S son accesibles desde la parte frontal del bastidor. El Mini-Bastidor 3500/05 no está disponible en este formato.

Las fuentes de alimentación y el módulo de interfaz del bastidor deben ocupar las posiciones del bastidor del extremo izquierdo. Las 14 posiciones de bastidor restantes (siete posiciones de bastidor para el mini-bastidor) están disponibles para cualquier combinación de módulos.
Si planea instalar barreras internas en el bastidor 3500, consulte las Especificaciones e Información de Pedido para las Barreras Internas 3500 (documento 141495) disponible en Bently.com.

Información de pedido
Para obtener una lista detallada de las aprobaciones específicas del país y del producto, consulte la Guía de referencia rápida de aprobaciones (108M1756) disponible en Bently.com.
Descripción del producto
3500/05-AA-BB-CC-DD-EE

A: Tamaño del bastidor
01 Bastidor de 19 pulgadas (14 ranuras de módulo)
02 Mini-bastidor de 12 pulgadas (7 ranuras de módulo)

B: Opciones de montaje
01 Opción de montaje en panel, bastidor de tamaño completo
02 Opción de montaje en bastidor, bastidor de tamaño completo (se monta en un bastidor EIA de 19 pulgadas)
03 Opción de montaje en mamparo (no disponible en Mini-Bastidor)
04 Opción de montaje en panel, Mini-Bastidor
05 Opción de montaje en bastidor, Mini-Bastidor

C: Opción de aprobación de la agencia
00 Ninguna
01 CSA/NRTL/C (Clase 1, División 2)

02 ATEX/IECEx/CSA (Clase 1, Zona 2)

D: Reservado
00 Ninguna

E: Opción de cumplimiento europeo
01 CE
