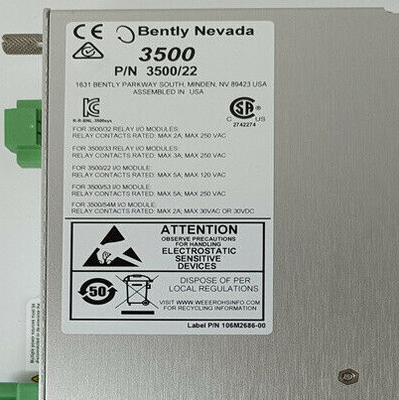

Producto:Módulo de E/S Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX

Descripción
La Interfaz de Datos Transitorios (TDI) 3500 es la interfaz entre el sistema de monitoreo 3500 y el software de gestión de maquinaria System 1* de GE. El TDI combina la capacidad de un Módulo de Interfaz de Rack (RIM) 3500/20 con la capacidad de recopilación de datos de un procesador de comunicaciones como TDXnet.

El TDI opera en la ranura RIM de un rack 3500 en conjunto con los monitores de la serie M (3500/40M, 3500/42M, etc.) para recopilar continuamente datos de forma de onda transitorios y de estado estable y pasar estos datos a través de un enlace Ethernet al software host. (Consulte la sección de Compatibilidad al final de este documento). La captura de datos estáticos es estándar con el TDI, sin embargo, el uso de un Disco de Habilitación de Canal opcional permitirá al TDI capturar también datos dinámicos o transitorios. El TDI presenta mejoras en varias áreas con respecto a los procesadores de comunicación anteriores e incorpora la función de Procesador de Comunicación dentro del rack 3500.

Aunque el TDI proporciona ciertas funciones comunes a todo el rack, no forma parte de la ruta de monitoreo crítica y no tiene ningún efecto en el funcionamiento adecuado y normal del sistema de monitoreo general. Cada rack 3500 requiere un TDI o RIM, que siempre ocupa la Ranura 1 (junto a las fuentes de alimentación).
Para aplicaciones Triple Modular Redundante (TMR), el Sistema 3500 requiere una versión TMR del TDI. Además de todas las funciones estándar del TDI, el TDI TMR también realiza la “comparación de canales de monitoreo”. La configuración TMR 3500 ejecuta la votación del monitor utilizando la configuración especificada en las opciones del monitor. Usando este método, el TDI TMR compara continuamente las salidas de tres (3) monitores redundantes. Si el TDI detecta que la información de uno de esos monitores ya no es equivalente (dentro de un porcentaje configurado) a la de los otros dos monitores, marcará el monitor como en error y colocará un evento en la Lista de Eventos del Sistema.
