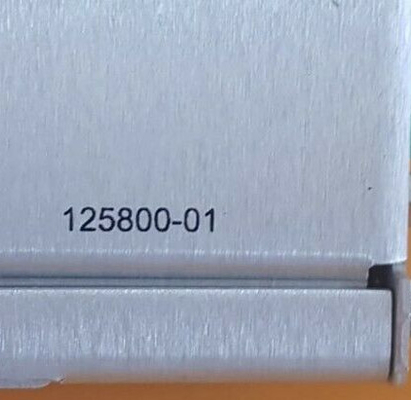

Producto:Módulo de E/S Keyphasor 3500/25 125800-01 de Bently Nevada (Terminaciones internas)

Descripción
El módulo Keyphasor mejorado 3500/25 es un módulo de media altura y dos canales que se utiliza para proporcionar señales Keyphasor a los módulos de monitor en un bastidor 3500. El módulo recibe señales de entrada de sondas de proximidad o captadores magnéticos y convierte las señales en señales Keyphasor digitales que indican cuándo la marca Keyphasor en el eje coincide con el transductor Keyphasor. El sistema de protección de maquinaria 3500 puede aceptar hasta cuatro señales Keyphasor para la configuración normal y hasta ocho señales Keyphasor en una configuración emparejada.

La señal Keyphasor es un pulso de una vez por vuelta o de múltiples eventos por vuelta de un eje o engranaje giratorio que se utiliza para proporcionar una medición precisa del tiempo. Esto permite que los módulos de monitor 3500 y los equipos de diagnóstico externos midan la velocidad rotacional del eje y los parámetros vectoriales, como la amplitud y la fase de la vibración 1X.
El módulo Keyphasor mejorado es un módulo del sistema 3500 mejorado. Ofrece capacidades de procesamiento de señales Keyphasor ampliadas con respecto al diseño anterior, al tiempo que mantiene una compatibilidad total hacia abajo en términos de forma, ajuste y función con los módulos Keyphasor existentes para su uso en sistemas heredados. El módulo Keyphasor, PWA 125792-01, es completamente reemplazado por el módulo actualizado 149369-01.

Cuando se requiere una entrada Keyphasor del sistema para aplicaciones redundantes modulares triples (TMR), el sistema 3500 debe emplear dos módulos Keyphasor. En esta configuración, los módulos funcionan en paralelo para proporcionar una señal Keyphasor primaria y secundaria a los otros módulos del bastidor. Un sistema con más de cuatro entradas Keyphasor puede usar una configuración emparejada siempre que no haya más de cuatro señales de entrada Keyphasor primarias. Una configuración emparejada requiere dos posiciones de monitoreo consecutivas en las posiciones superior/inferior o en ambas posiciones de media ranura. Cuatro módulos Keyphasor aceptarán cuatro canales de entrada primarios y cuatro de respaldo y proporcionarán cuatro canales de salida (uno por módulo). También es posible una configuración de dos emparejados y uno no emparejado (tres módulos Keyphasor en total). En tal configuración, el usuario puede configurar el Keyphasor no emparejado (pedir dos opciones de 2 canales o una de 1 canal y una de 2 canales)

El módulo de E/S Keyphasor aislado está diseñado para aplicaciones donde las señales Keyphasor están conectadas en paralelo a múltiples dispositivos y requieren aislamiento de otros sistemas, como un sistema de control. El módulo de E/S aislado se creó específicamente para aplicaciones de captación magnética, pero es compatible y proporcionará aislamiento para aplicaciones Proximitor* siempre que se proporcione una fuente de alimentación externa.

La intención de este módulo de E/S era principalmente medir la velocidad del eje y no la fase. El módulo puede proporcionar mediciones de fase, pero esta E/S introduce un desplazamiento de fase ligeramente mayor que la versión de E/S no aislada. La Figura 1 muestra la cantidad de desplazamiento de fase que los módulos de E/S aislados agregarán a diferentes velocidades de la máquina.

Las características mejoradas del producto incluyen la generación de señales de eventos de una vez por vuelta a partir de entradas de múltiples eventos por vuelta, firmware actualizable en campo e informes de datos de gestión de activos.
