Doblado Nevada de dos vías parte 3500 25 módulos de Keyphasor 149369-01+125800-01/135473-01

Producto:Bently Nevada 3500/25 módulos de teclado

En el caso de las empresas de la Unión Europea, el número de empresas de la Unión Europea es de:

El módulo 3500/25 es un módulo de dos canales de media altura utilizado para proporcionar señales Keyphasor a los módulos de monitor en un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerEl sistema de protección de la maquinaria 3500 puede aceptar hasta cuatro señales de Keyphasor para la configuración normal y hasta ocho señales de Keyphasor en una configuración emparejada.

El módulo Keyphasor mejorado es un módulo de sistema 3500 mejorado.Ofrece capacidades de procesamiento de señales Keyphasor ampliadas sobre el diseño anterior, manteniendo una completa compatibilidad hacia abajo en términos de formaEl módulo Keyphasor, PWA 125792-01, se sustituye por completo por el módulo actualizado 149369-01.

Cuando se requiere una entrada de Keyphasor del sistema para aplicaciones Triple Modular Redundant (TMR), el sistema 3500 debe emplear dos módulos de Keyphasor.los módulos funcionan en paralelo para proporcionar una señal primaria y secundaria Keyphasor a los otros módulos en el bastidor.

Un sistema con más de cuatro entradas Keyphasor puede utilizar una configuración emparejada siempre que no haya más de cuatro señales de entrada Keyphasor primarias.Una configuración emparejada requiere dos posiciones consecutivas de vigilancia en las posiciones superior/inferior o en ambas posiciones de media ranura.Cuatro módulos de Keyphasor aceptarán cuatro canales de entrada primarios y cuatro de respaldo y proporcionarán cuatro canales de salida (uno por módulo).Una configuración de dos emparejados y uno no emparejado (tres módulos Keyphasor total) también es posibleEn tal configuración, el usuario puede configurar el Keyphasor no emparejado (ordenar dos opciones de 2 canales o una de 1 canal y una de 2 canales)

Las piezas

149369-01 Módulo de teclado mejorado

Nota: Este módulo se puede ordenar como un reemplazo de enchufe directo para el módulo Keyphasor 125792-01. 125800-01 Keyphasor I/O Module (Terminaciones internas)

126648-01 Módulo de E/S del keyphasor (terminaciones externas)

125800-02 Módulo de E/S aislado de keyphasor (terminaciones internas) (diseñado para su uso con tomadoras magnéticas)

126648-02 Módulo de E/S aislado del keyphasor (terminaciones externas) (diseñado para su uso con tomadoras magnéticas)

135473-01 Módulo de E/S de Keyphasor (barreras internas y terminaciones internas.

04425545 Correa de muñeca de puesta a tierra (para uso único)

00580438 Encabezado del conector, terminación interna, posición 4, verde

00502133 Cabecera del conector, terminación interna, 12 posiciones, azul 129770-01 Manual del módulo del teclado

Se venden muy rápido Productos:

Las demás:

Las demás:

Las demás:

125800-01 Módulo de E/S de teclado

125840-01 Suministro de energía 3500/15 Alta tensión

126648-01 Módulo de entrada y salida de la llave

128229-01 Módulo de entrada/salida sísmica del proximador

133323-01 Módulo del tachómetro

133396-01 PROTECCIÓN contra el exceso de velocidad

135137-01 Módulo de entrada y salida de posición

135473-01 Módulo de entrada/salida de teclado de barrera

Las demás:

Se trata de:

Las demás:

El artículo 138708-01

Las demás:

149992-01

Somos uno de los distribuidores más grandes de PLC, controlador, inversor de frecuencia, convertidor, servomotor, pantalla táctil, pantalla, accionamiento, software. módulo de entrada, módulo de salida y sistema de control de modulación.- ¿ Por qué no?,ABB,GE,ICS TRIPLEX,FANUC,TRICONEX,OMRON,SCHEIDER,SIEMENS,Bently Nevada,WESTINGHOUSE y FOXBORO, que también están en la lista.

Enlace de descarga de la hoja de datos:

3500-25 Folla de datos del módulo de Keyphasor mejorado - 1415...

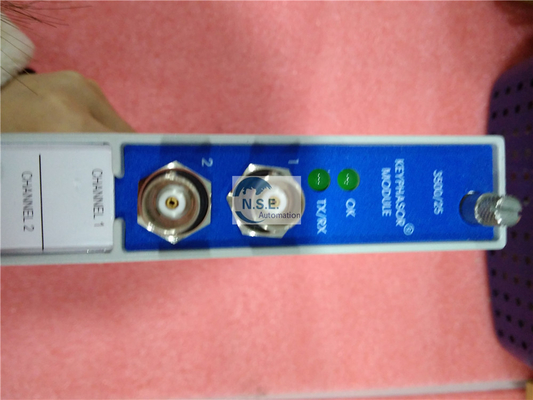

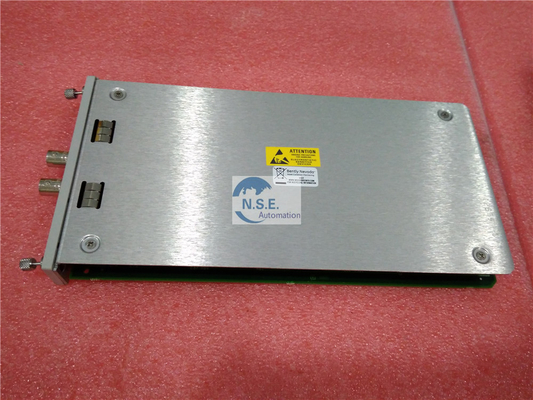

Las fotos:
