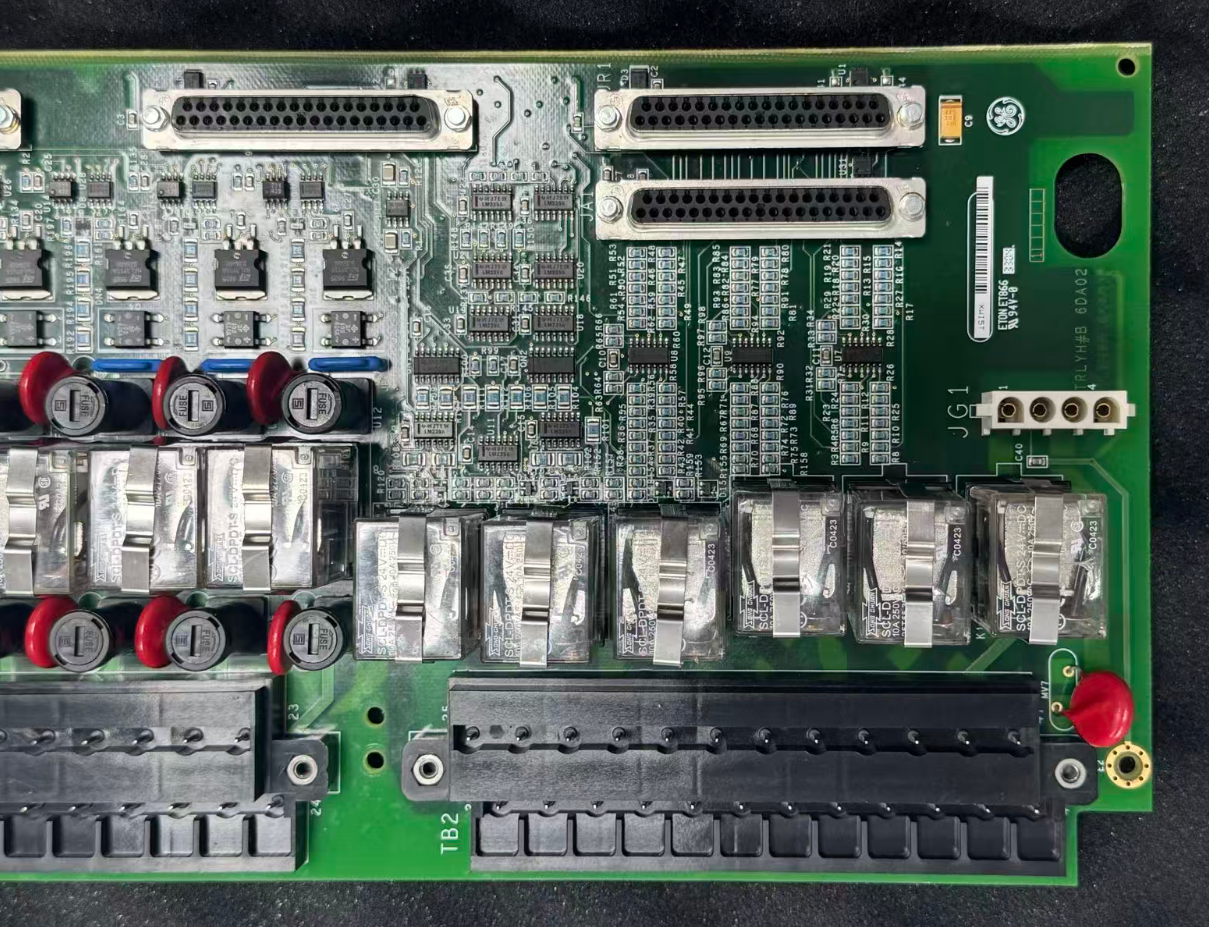

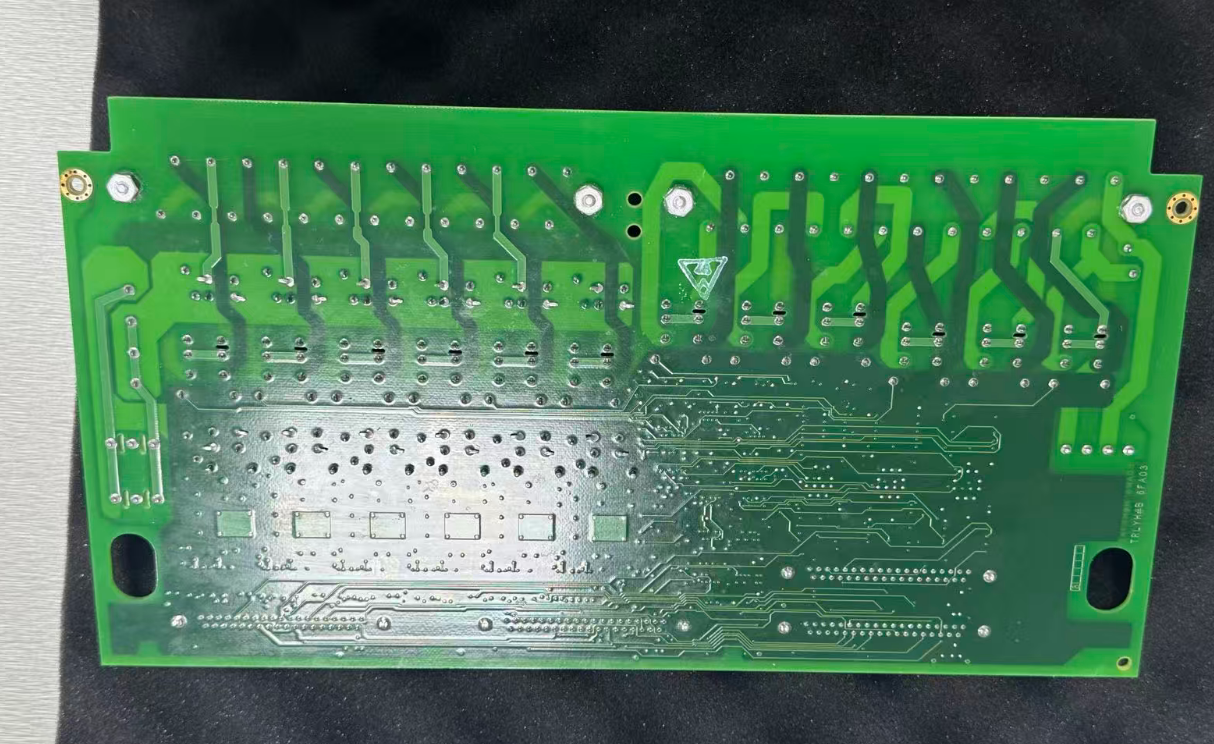

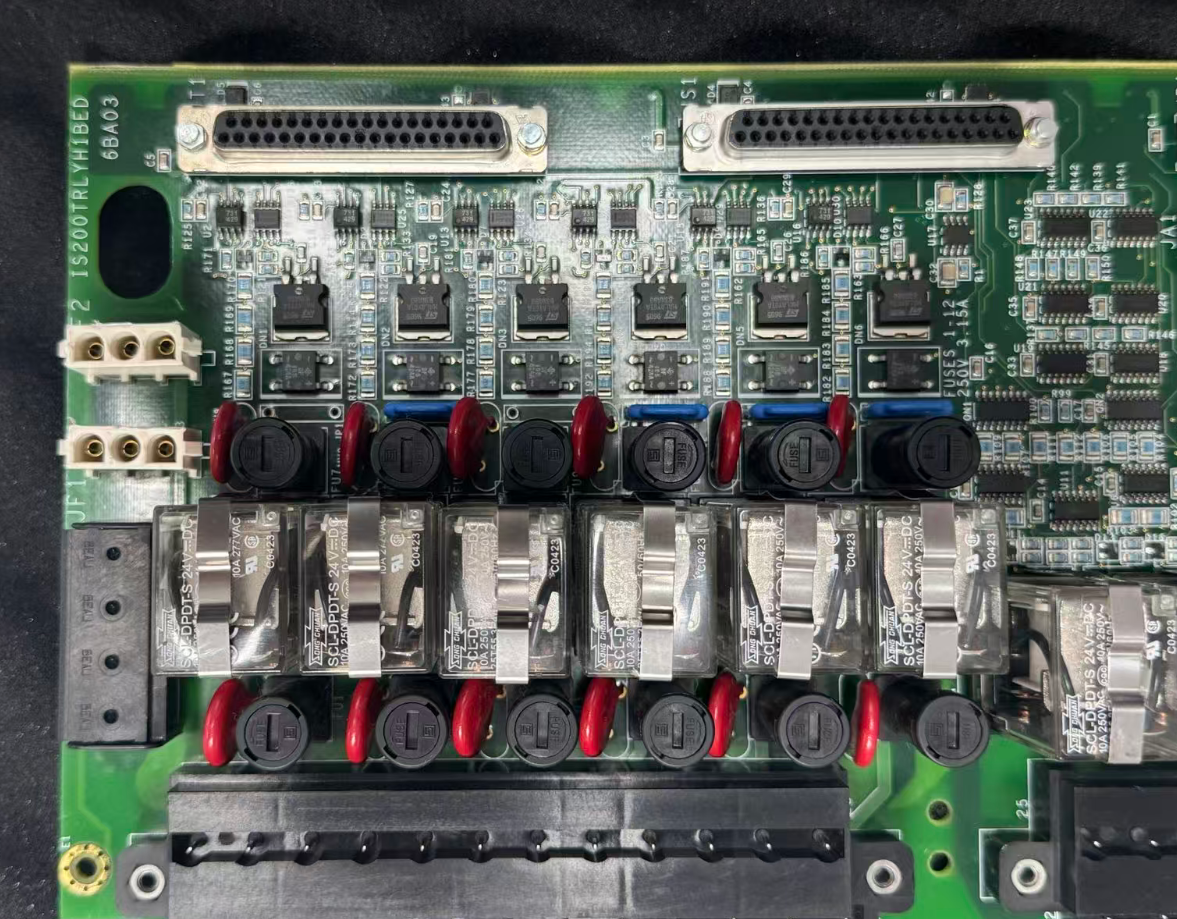

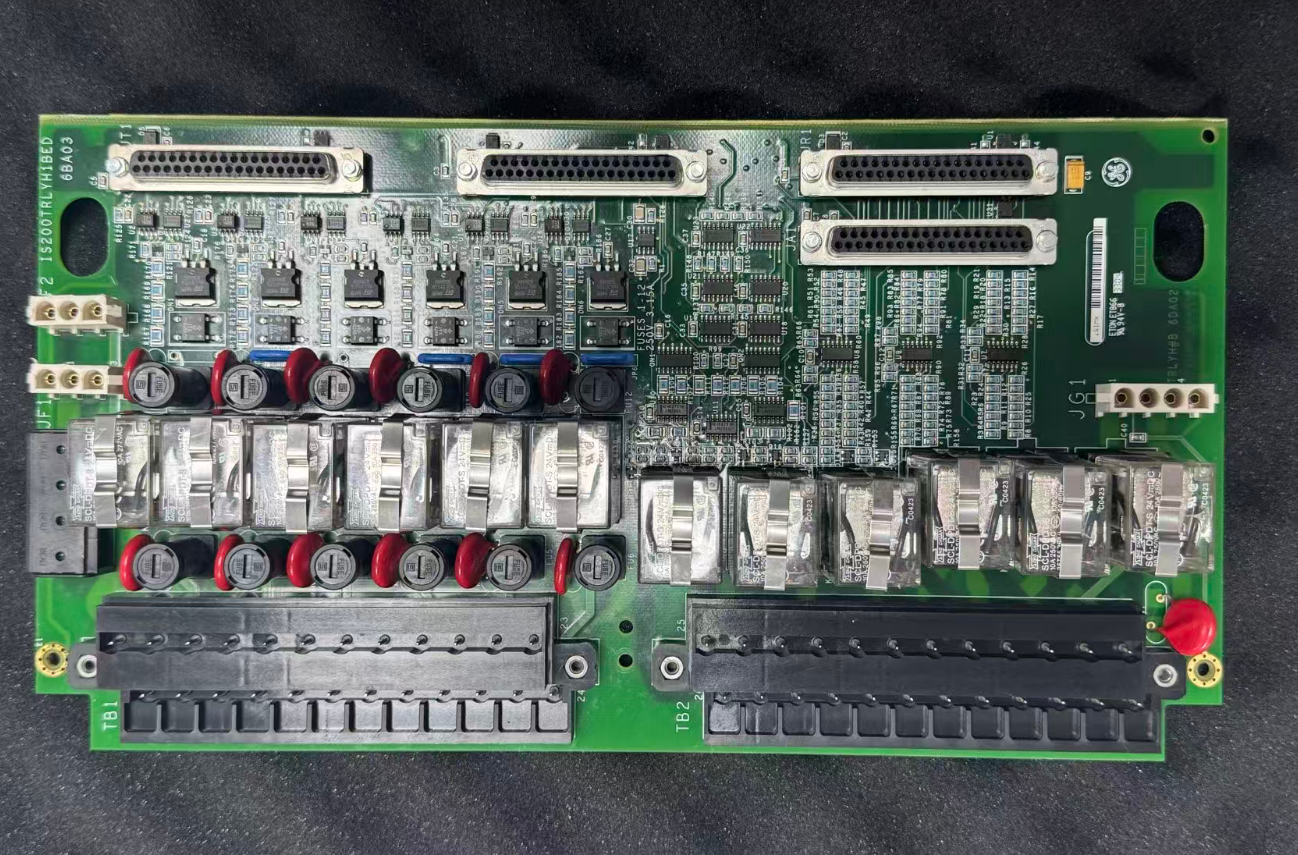

IS200TRLYH1B GE Mark VI

La IS200TRLYH1B es una placa de terminal de salida de relé (TRLY) que sirve como interfaz física para las funciones de control auxiliar y de disparo dentro del sistema.

Esta placa se encuentra en el núcleo de disparo () del gabinete de control Mark VI. Como placa de terminal pasiva, no realiza operaciones lógicas, sino que recibe comandos de control de las placas VCCC (VME Controller Communication Card), VCRC o VGEN.

La placa admite configuraciones simplex y triplemente redundantes (TMR). En modo TMR, cada uno de los tres núcleos (R, S y T) está equipado con una placa TRLY independiente; un mecanismo de votación de hardware de 2 de 3 garantiza que un fallo en cualquier núcleo individual o en un cable individual no provoque un mal funcionamiento del equipo auxiliar.

• Retroalimentación de control de bobina de votación: Monitorea la corriente de la bobina en tiempo real para detectar fallos silenciosos de manera oportuna.
• Relés enchufables: Los relés individuales se pueden reemplazar rápidamente, lo que reduce el tiempo de reparación.
• Aislamiento físico de la ruta TMR: R/S/T están dispuestos en placas separadas; un fallo de un solo núcleo no afecta al mecanismo de votación "dos de tres".
• Protección contra sobretensiones MOV: Absorbe picos de voltaje generados por la conmutación de cargas inductivas.
• Bloque de terminales de barrera extraíble: Todo el bloque de terminales se puede enchufar o desenchufar como una unidad; el reemplazo del bloque no requiere desconectar cables individuales.
• Monitoreo en tiempo real del estado del contacto: Activa inmediatamente una alarma cuando el comando no coincide con el estado del contacto.

En la cadena de protección de disparo del sistema Mark V, el DS200TCTGG1A no opera de forma aislada. Típicamente trabaja en conjunto con las siguientes placas para formar un sistema completo de protección y ejecución:

• Placa DS200TCQA: Proporciona señales de disparo PTR y comandos de sincronización; sirve como fuente de señal upstream para el TCTG.
• Placa DS200TCEA: Gestiona los relés de disparo de emergencia (ETR) y maneja la lógica de acción de emergencia a nivel de núcleo.
• Placas de terminales de disparo de la serie DS200TBRG: Reciben señales de control de la placa TCTG, interactúan con relés de disparo externos de alta potencia y ejecutan las acciones finales de apagado de combustible/vapor.
• Placa DS200PTBA: Proporciona señales de barra colectora y de generador y participa en la adquisición de señales para relés de sincronización.

Un proyecto de generación de energía con calor residual en una planta de cemento utiliza el IS200TRLYH1B para controlar las válvulas de eliminación de cenizas de la caldera, los contactores del ventilador de refrigeración y las luces indicadoras de alarma. Las capacidades de alto aislamiento y alta potencia de salida de la placa garantizan una operación estable a largo plazo en el entorno polvoriento y vibratorio de la planta de cemento; desde que se puso en marcha el sistema, no ha habido paradas causadas por fallos en la placa de relé.
