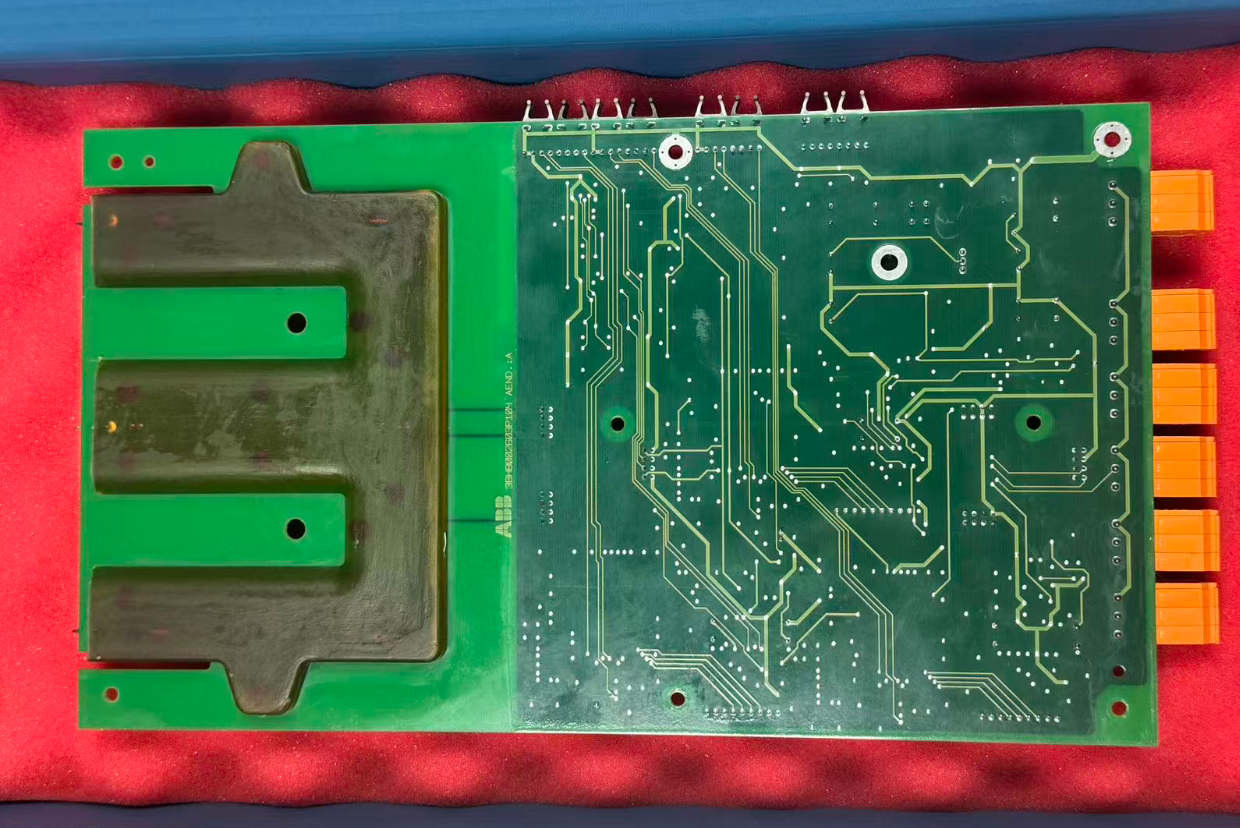

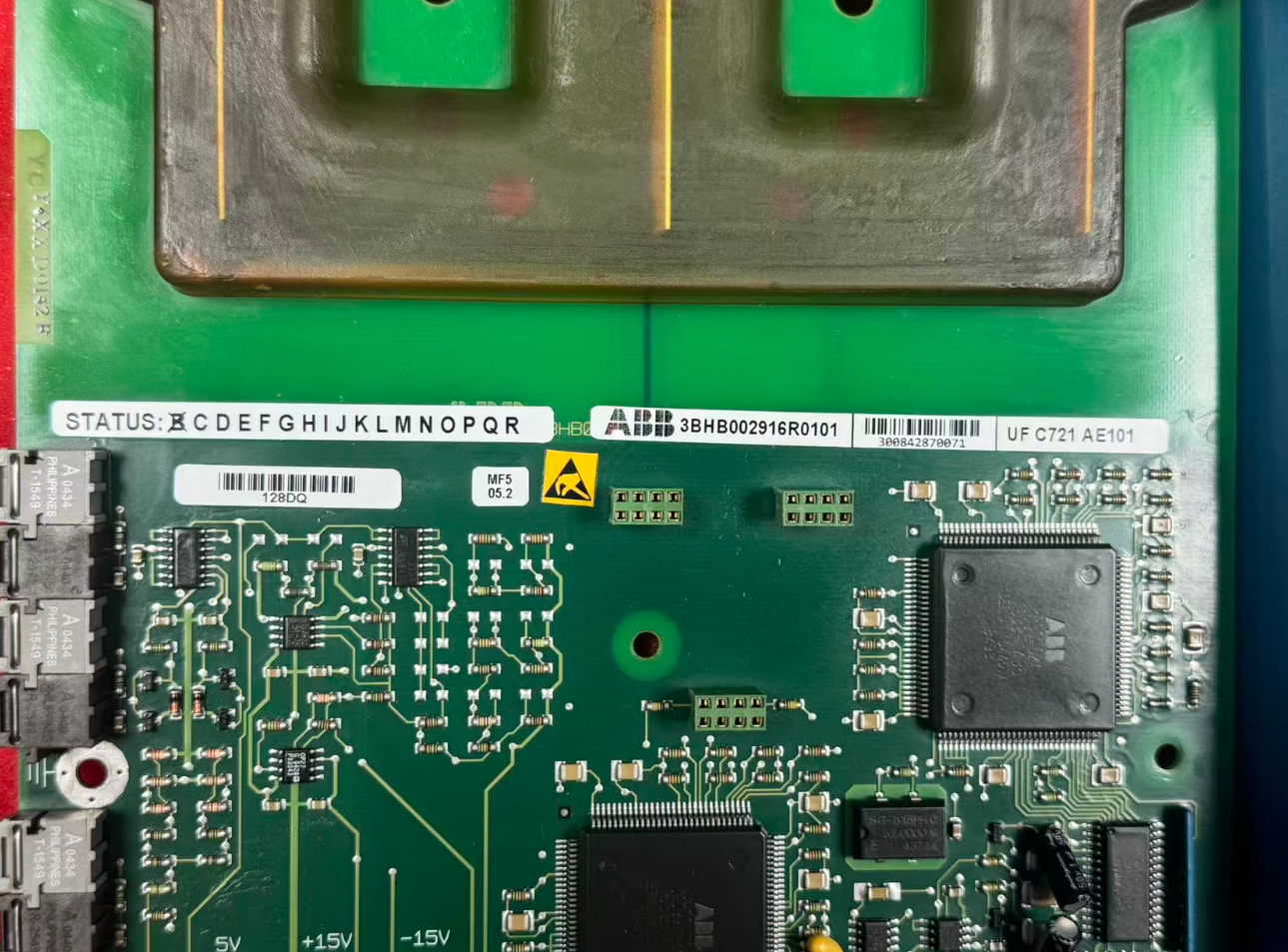

UFC 721AE101 3BHB002916R0101 ABB

El UFC721AE101 3BHB002916R0101 es el módulo de CPU principal para la plataforma de Controlador de Automatización Programable (PAC) AC 800M y sirve como la unidad de procesamiento central dentro del Sistema de Control Distribuido (DCS) System 800xA.

Sirve como el "cerebro" del rack de control, responsable de ejecutar operaciones de lógica de automatización de procesos, programación de E/S, gestión de comunicaciones y algoritmos de control avanzados. También admite una configuración de redundancia de standby en caliente 1:1, proporcionando un motor de control altamente confiable para industrias de procesos continuos.

Como módulo de CPU principal de la plataforma, el UFC721AE101 emplea una arquitectura RISC de 32 bits probada, asegurando ciclos de escaneo a nivel de microsegundos y evitando los riesgos de indeterminación asociados con diseños complejos de múltiples núcleos.

Los puertos Ethernet duales de 10/100 Mbps no solo se utilizan para la comunicación HMI y las conexiones de la estación de ingeniería, sino que también admiten redundancia síncrona a nivel de hardware; cuando las CPU principal y de respaldo intercambian estados a través de un cable de sincronización dedicado, el tiempo de conmutación es inferior a 10 milisegundos, lo que garantiza que los bucles críticos permanezcan inalterados.

• El tiempo de ciclo de tarea única se puede controlar de forma estable entre 10 y 50 ms, cumpliendo los requisitos de procesos rápidos como el control de combustión de calderas y la regulación del nivel de agua del tambor de vapor.
• Admite redundancia de standby en caliente 1:1; las CPU principal y de respaldo comparten la misma dirección IP, lo que garantiza que los clientes OPC no sean conscientes de la conmutación y garantice la continuidad del flujo de datos SCADA.
• Todos los puertos de comunicación cuentan con aislamiento eléctrico de 500 Vrms, protegiendo eficazmente contra la interferencia de diferencia de potencial de tierra causada por variadores de frecuencia y los ciclos de arranque/parada de motores grandes.
• Admite interfaces de comunicación como CI854A (PROFIBUS DP) e IMRIO02 (PROFINET), ofreciendo potentes capacidades de expansión de E/S remotas.
• Rango de temperatura de funcionamiento: 0 °C a +60 °C
• Rango de temperatura de almacenamiento: -40 °C a +85 °C

En el sistema AC 800M, el UFC721AE101 requiere un chasis redundante y una CPU de repuesto para lograr el máximo rendimiento. Las opciones de configuración típicas son las siguientes:

En el sistema de parada de emergencia (ESD) de un cracker en una determinada planta petroquímica, el UFC721AE101 logró un tiempo de respuesta rápido de 0.5 ms para la presión del horno que excedía el límite. Junto con el controlador PPC902AE101 y el módulo de comunicación CI845 del sistema AC800M, estableció un sistema de control de seguridad integral que abarcaba todo el proceso, desde los sensores hasta los actuadores.

• ¿Cuáles son las funciones principales del UFC721AE101?
  Como módulo de CPU central del DCS de ABB, es responsable de la adquisición de datos, la ejecución de lógica y la gestión de comunicaciones, y sirve como el motor de control principal para la plataforma AC 800M / System 800xA.
• ¿El UFC721AE101 admite una configuración redundante?
  Sí. Debe emparejarse con la CPU de respaldo UFC721BE101 para lograr redundancia de standby en caliente 1:1; cuando se utiliza solo, opera en modo autónomo.
• ¿Cuál es el rango de temperatura de funcionamiento de este módulo?
  El rango de temperatura de funcionamiento es de 0 °C a +60 °C, y el rango de temperatura de almacenamiento es de -40 °C a +85 °C.
