DS200TCTGG1A GE Mark V
| Lugar de origen | EE.UU |
|---|---|
| Nombre de la marca | GE |
| Certificación | Certificate of Origin |
| Número de modelo | Se trata de un sistema de control de las emisiones de gases de escape. |
| Documento | GE Mark VI.pdf |
| Cantidad de orden mínima | 1 unidad |
| Precio | $2100 |
| Detalles de empaquetado | Embalaje en caja original |
| Tiempo de entrega | 5-7 días |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 1-99 unidades/3-5 días |
Datos del producto
| marca | GE | Número de módulo | Se trata de un sistema de control de las emisiones de gases de escape. |
|---|---|---|---|
| Catalogar | MARCA V | Precio de venta | $2100 |
| Condición | En stock | Origen | EE.UU |
| plazo de entrega | 3-5 días laborables | Garantía | 1 año |
| Peso | 1kg | ||
| Resaltar | Tablero de disparo de 21 relés enchufables,Tablero de viaje Simplex intercambiable en caliente,Placa TCTG de lógica de apagado de emergencia |
||
Descripción de producto
DS200TCTGG1A GE Mark V
Descripción del producto
La DS200TCTGG1A es una placa de disparo simplex (abreviada como TCTG) instalada en la ranura 4 del rack del núcleo de control. Es responsable de la ejecución física de la lógica de parada de emergencia de turbinas de gas/vapor, recibiendo comandos de disparo del procesador de control para accionar válvulas solenoides de disparo externas a través de relés a bordo, cortando el suministro de combustible o vapor para garantizar una parada segura de la turbina.
En términos de arquitectura de hardware, la placa está equipada con 21 relés electromecánicos enchufables (numerados K1-K21), asegurados por pestillos metálicos para permitir un reemplazo rápido; También cuenta con 3 conectores de 50 pines (JLX, JLY, JLZ) y 2 conectores de 12 pines (JN, JM) para entrada y salida de señales. La placa está protegida por un recubrimiento estándar (Recubrimiento Normal) y es adecuada para entornos de gabinetes de control industrial estándar.
Características clave
- 21 relés electromecánicos enchufables (K1-K21) con pestillos metálicos para un reemplazo rápido
- Contactos de relé con una capacidad nominal de 120 VCC / 125 VCC
- Soporta múltiples señales de activación de disparo con configuración simplificada de puentes de hardware
- Rango de temperatura de funcionamiento: -30 °C a +65 °C
- Capacidad de intercambio en caliente para reemplazo directo en campo
- 3 conectores de 50 pines (JLX, JLY, JLZ) y 2 conectores de 12 pines (JN, JM)
- Protección de recubrimiento estándar para entornos de gabinetes de control industrial
Especificaciones del producto
| Nombre de la marca | General Electric |
| Modelo | DS200TCTGG1A |
| Catálogo | Mark V |
| Peso bruto | 2.2 lbs / 35.2 oz / 1 kg |
| Tamaño del embalaje | 16 cm x 16 cm x 12 cm |
| País de origen | EE. UU. |
| Código HS | 8537101190 |
| Tiempo de entrega | En stock |
| Puerto de envío | Xiamen |
| Pago | T/T |
| Precio de venta | $2100 |
| Garantía | 12 meses |
| Tiempo de entrega | 3-5 días laborables |
| Socios de mensajería | DHL, UPS, TNT, FedEx y EMS |
Integración del sistema
En las cadenas de protección de disparo del sistema Mark V, la DS200TCTGG1A funciona con placas complementarias:
- Placa DS200TCQA: Proporciona señales de disparo PTR y comandos de sincronización
- Placa DS200TCEA: Gestiona relés de disparo de emergencia y lógica de acción de emergencia a nivel de núcleo
- Serie DS200TBRG: Recibe señales de accionamiento e interfaz con relés de disparo externos de alta potencia
- Placa DS200PTBA: Proporciona señales de barra colectora y generador para relés de sincronización
Comparación de modelos
| Característica | DS200TCTGG1A | DS200PTCTG1B |
|---|---|---|
| Configuración | Simplex | TMR Triple Redundancia |
| Relés | 21 relés enchufables | 30 relés enchufables |
| Conectores | 3x50 pines + 2x12 pines | 4x34 pines + 4x12 pines |
| Soporte de votación | No aplicable (simplex) | Soporta votación 2003 |
| Aplicación | Configuración estándar | Configuración de disparo de seguridad dedicada |
Estudio de caso
Un sistema de control de turbina de gas natural en Arabia Saudita experimentó una falla en la placa TCTG. El cliente la reemplazó con una placa DS200TCTGG1AFF, completando la instalación y restaurando la operación en 30 minutos, lo que demuestra la capacidad de reemplazo plug-and-play de la placa.
Preguntas frecuentes
¿Qué funciones de disparo soporta esta tarjeta?
La tarjeta procesa señales relacionadas con el disparo, incluyendo parada de emergencia, disparo por sobrevelocidad, detección de llama y baja presión de aceite lubricante, ejecutadas a través de circuitos de relés de disparo a bordo.
¿Cuál es el rango de temperatura de funcionamiento?
El rango de temperatura de funcionamiento es de -30 °C a +65 °C, adecuado para entornos de gabinetes de control industrial estándar.
¿Cuál es el período de garantía?
El período de garantía estándar para productos originales es de 12 meses.

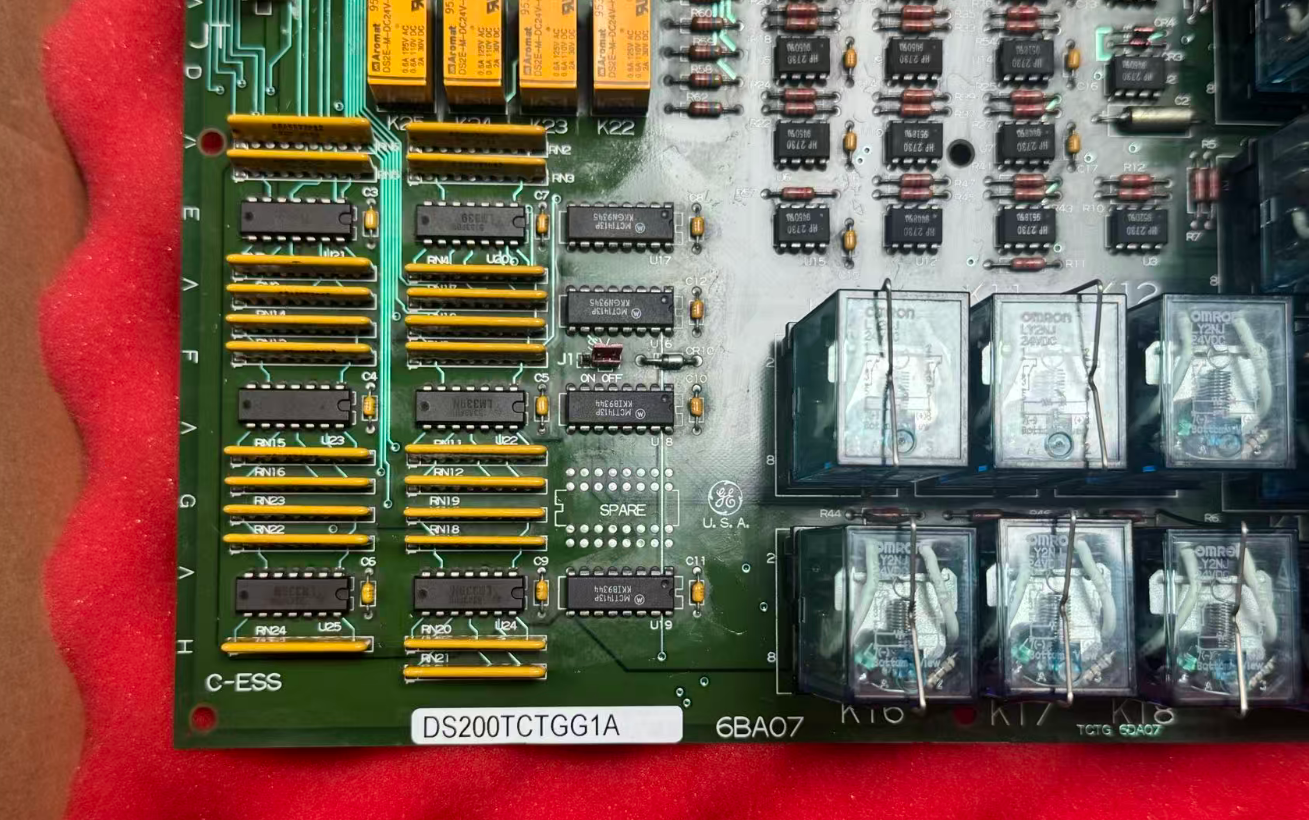

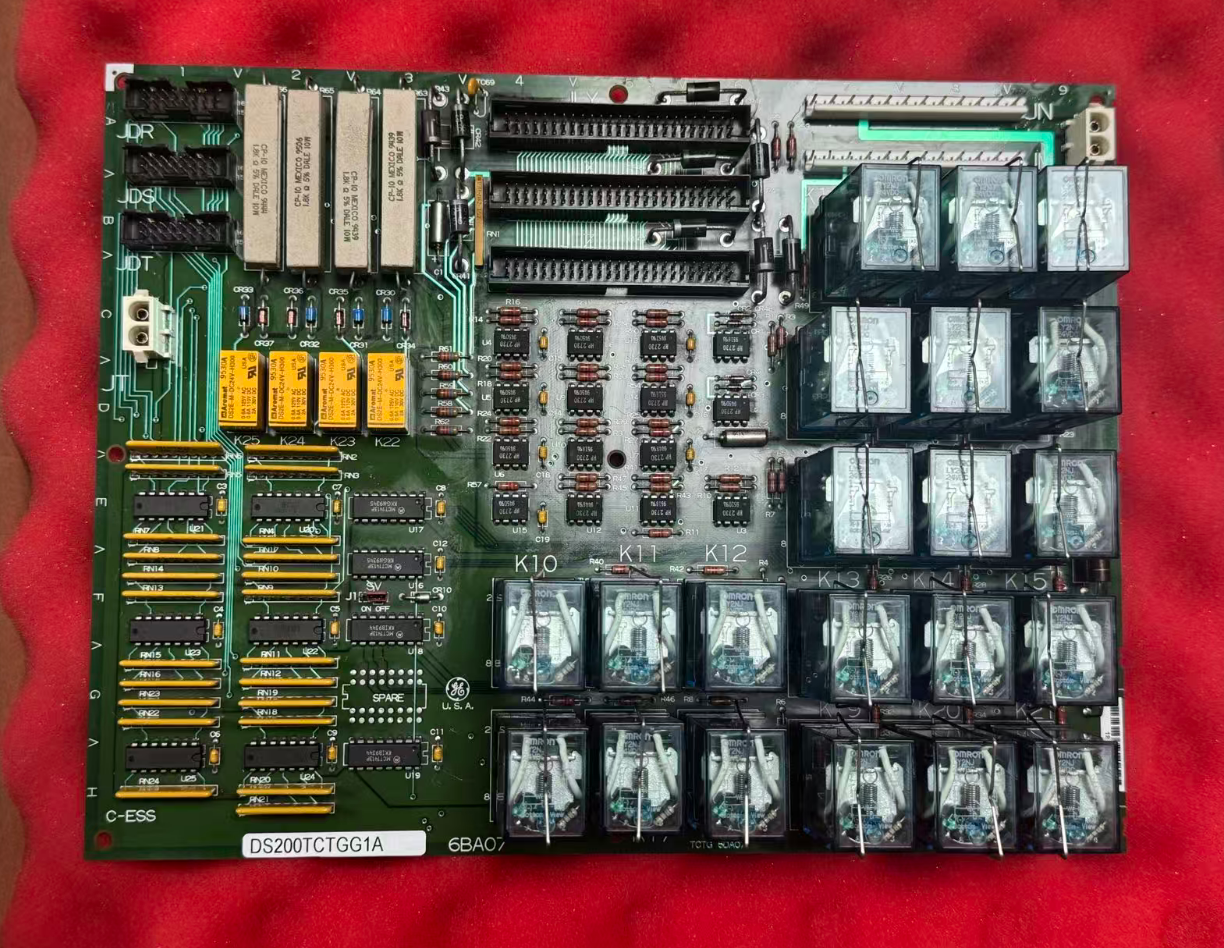

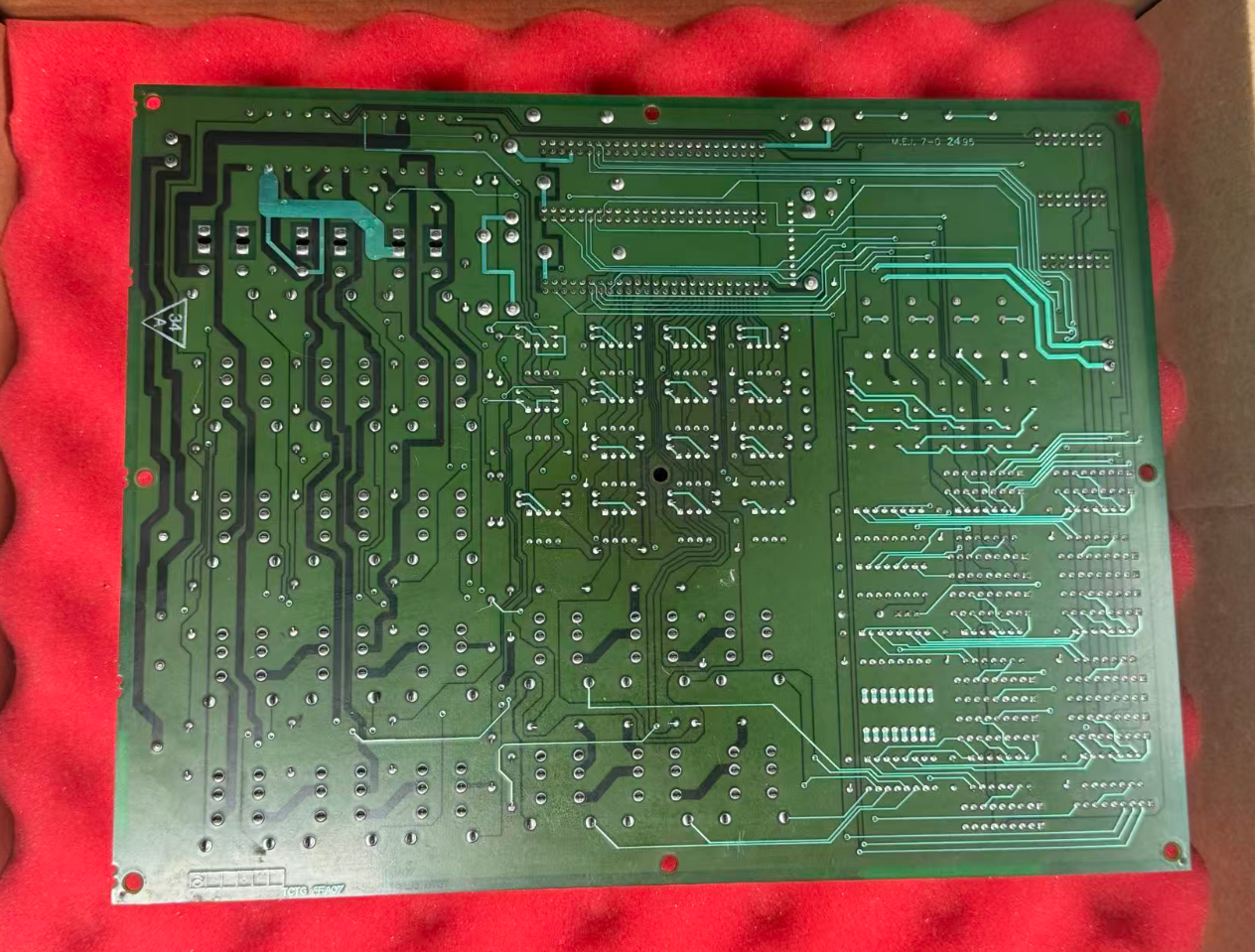

Imágenes del producto
