DS200TCEBG1B Placa expansora de terminación protectora GE Mark V

El DS200TCEBG1B es una placa expansora de terminación protectora que pertenece a la serie DS200 y se utiliza principalmente en el área central de protección P1 del sistema Mark V.La placa sirve como el centro central para la interfaz de señal y el acondicionamiento dentro del sistema.

Es responsable de escalar y acondicionar las señales PT (transformador potencial) y CT (transformador de corriente) de los generadores de campo, voltajes de barra de bus y corrientes de línea,y para transmitir las señales procesadas a la placa TCCB para su usoAl mismo tiempo, funciona junto con la placa de protección contra excesos de velocidad TCEA, el módulo de viaje TC2000 y los bloques terminales para formar una cadena de protección completa.

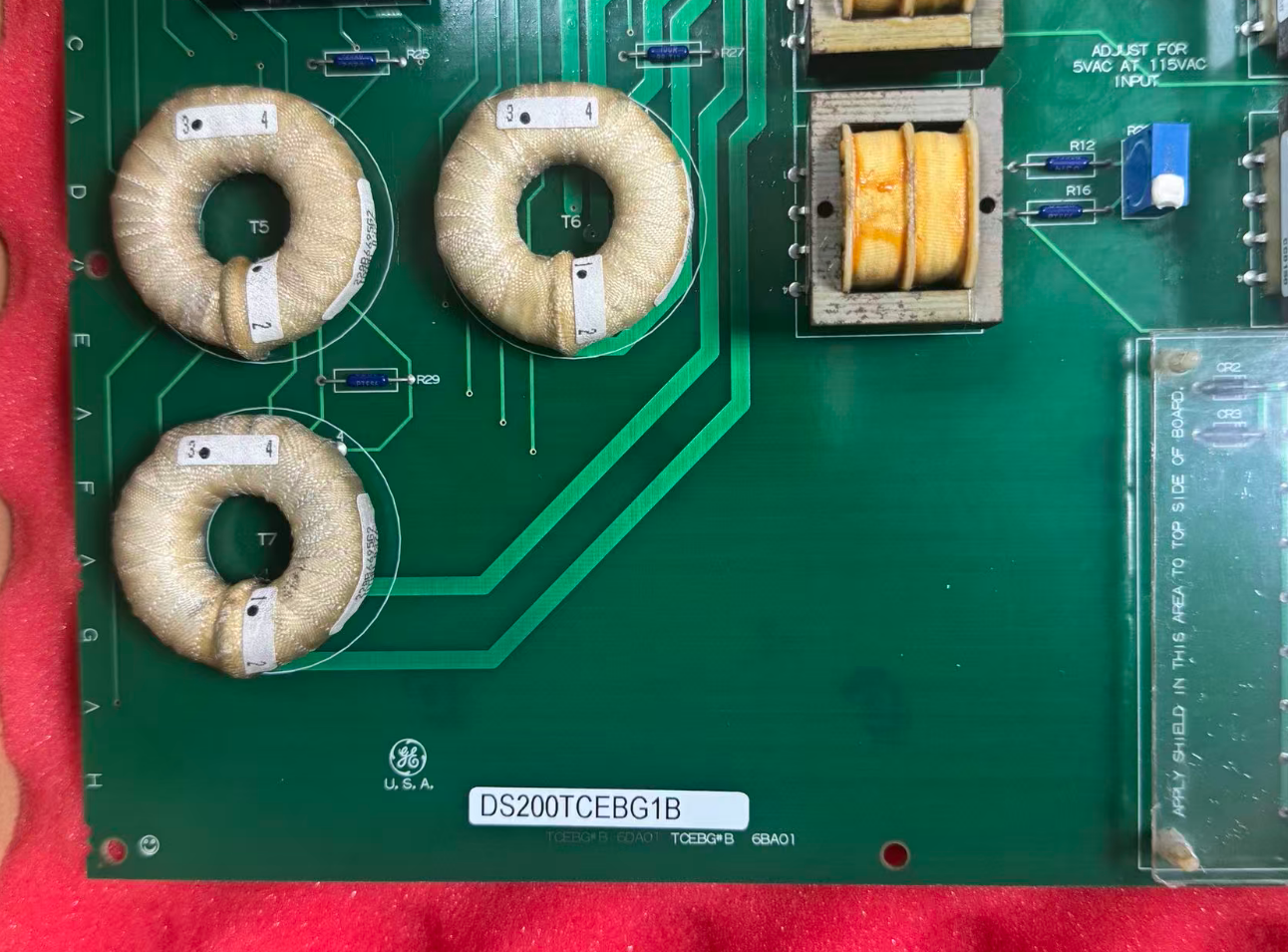

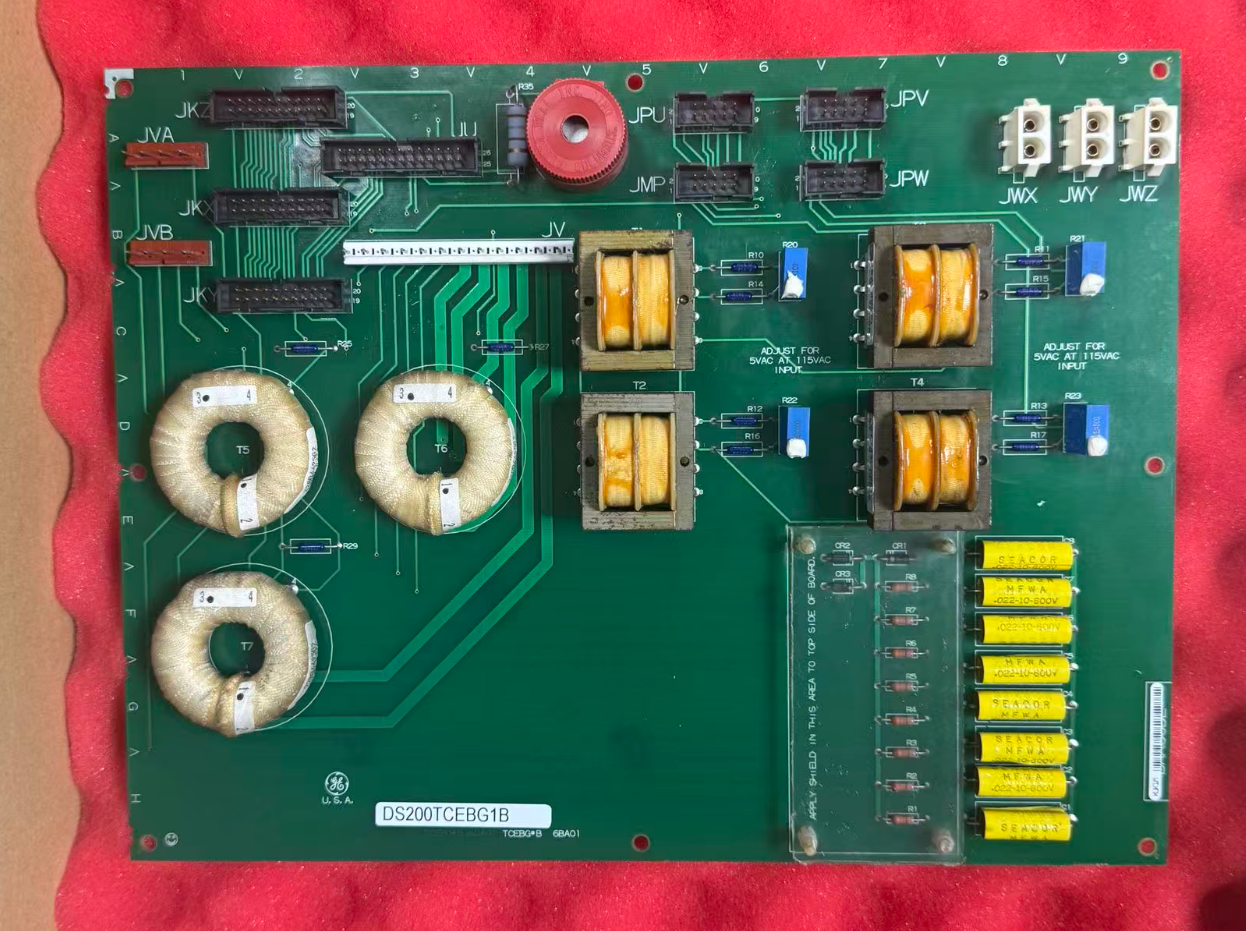

En cuanto a la apariencia y el diseño del hardware, esta placa está equipada con 3 conectores de bahía (para la fuente de alimentación y el bus del sistema), 4 transformadores de señal (que sirven como canales de aislamiento),1 conector de 26 pines (usado principalmente para recibir señales centrales), 4 conectores de 10 pines y 3 conectores de 20 pines (para conectar terminales de E/S).

• Capacidades de aislamiento y protección de la señal: Cuatro transformadores de señal a bordo proporcionan aislamiento eléctrico, suprimen los transitorios de campo y entregan señales limpias al controlador principal.
• Múltiples funciones de protección: aislamiento integrado de la señal, conversión de nivel, expansión del circuito de protección,y terminales de cableado funcionan con el sistema Mark V para implementar protección de exceso de velocidad y la lógica de viaje.
• Capacidades de diagnóstico a bordo limitadas: las capacidades de autodiagnóstico son limitadas; sin embargo, las advertencias, errores,y los informes de viaje se pueden generar utilizando la herramienta de diagnóstico de la unidad y cargar a través del puerto serial para el análisis.
• Compatibilidad profunda con el sistema Mark V: la coincidencia de señales está personalizada para el sistema de protección Mark V P1, con configuración de pulso y conversión de nivel optimizados,garantizar la compatibilidad con la gama completa de módulos TCEA/TC2000.

• La tarjeta deberá instalarse en la ranura 1 del bastidor de expansión.
• Soporta la cascada de hasta 7 bastidores de expansión, con una longitud máxima de cable de 50 pies (15 metros).
• No se requiere ninguna configuración de interruptor DIP; la configuración se basa completamente en el software.
• Soporta la función "Hold Last State", que bloquea el estado del módulo de salida cuando se interrumpe la comunicación con la CPU, evitando el movimiento involuntario del actuador.

El sistema Mark V de una turbina de gas 9E en una determinada central eléctrica utiliza el DS200TCEBG1B en el área central de protección P1 para aislar y escalar las señales PT/CT.Trabajo en conjunto con la tabla de exceso de velocidad TCEA y el módulo de viaje TC2000, garantiza un funcionamiento de protección fiable durante las fases de encendido, calentamiento, aceleración y conexión a la red, reduciendo así los errores.
