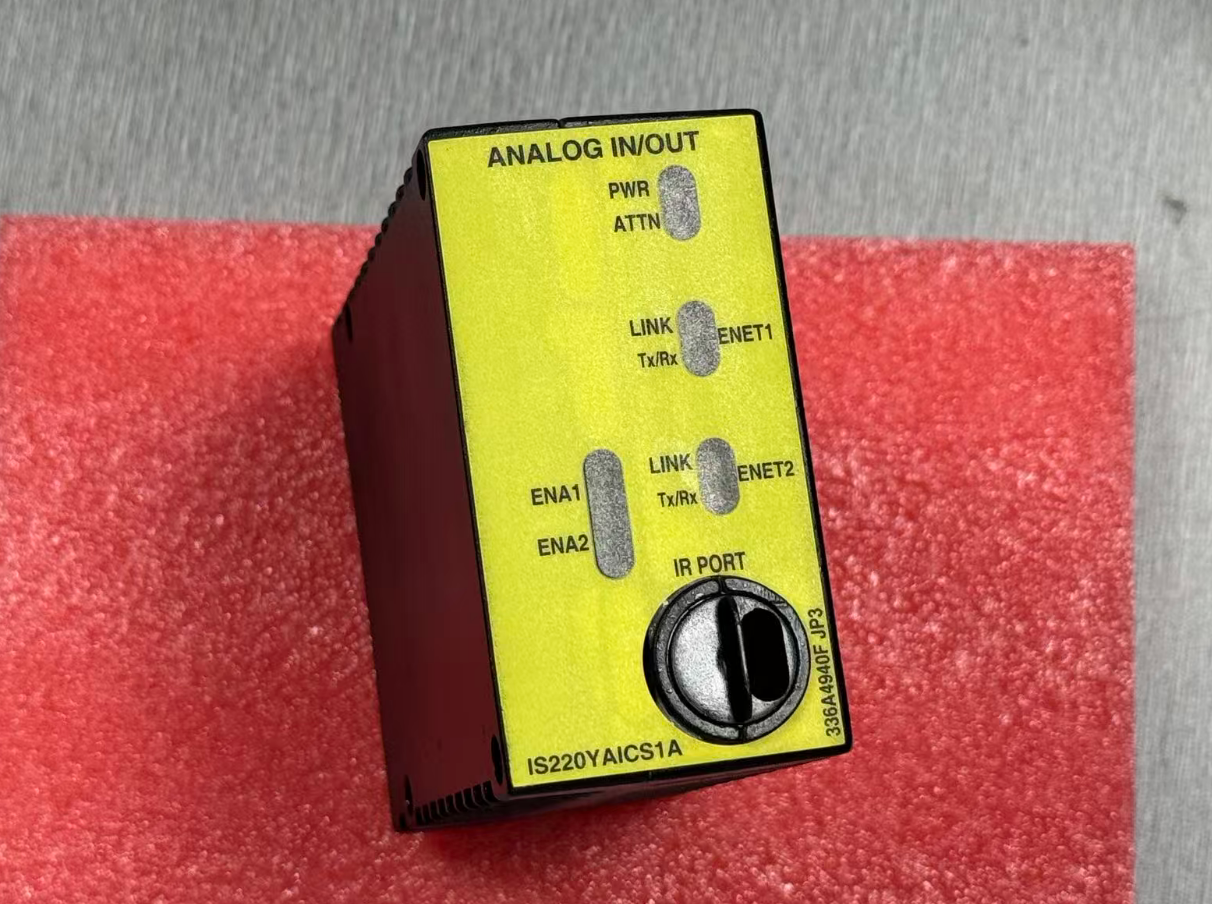

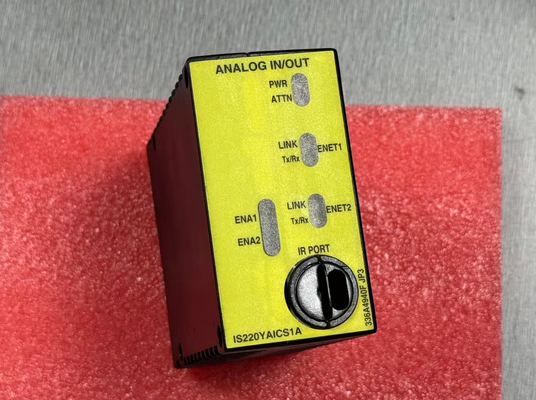

El IS220YAICS1A sirve como interfaz eléctrica entre la red Ethernet de E/S y la placa terminal analógica,la conversión bidireccional de señales de sensores de campo y comandos del sistema de controlDiseñado específicamente para aplicaciones de automatización industrial que requieren un procesamiento de señales analógicas de alta integridad y certificación de nivel de integridad de seguridad (SIL).Es ampliamente utilizado en campos críticos para la seguridad, como las turbinas de gas., las turbinas de vapor, las industrias de petróleo y gas y las industrias de procesamiento.

Este módulo está instalado en una placa terminal analógica compatible (como la serie TBAIH1C o STAI).mientras que simultáneamente la conversión de comandos de control digital en corrientes de salida analógicas para conducir los actuadores de campo.

El módulo emplea una arquitectura de doble núcleo, compuesta por una placa de procesador de uso general y una placa de adquisición dedicada.Las señales de entrada pasan primero por un filtro pasivo de paso bajo con una frecuencia de corte de 75.15 Hz para reducir el ruido, y luego se digitalizan con alta precisión a través de un convertidor analógico a digital de 16 bits (ADC) combinado con un multiplexador analógico y circuitos de selección de ganancia/escalado de múltiples etapas.

• Certificación de seguridad SIL 3: aprobó la evaluación IEC 61508 de exida, logrando SIL 3 en una configuración HFT=1 (triple redundancia).
• Procesamiento de señales de alta precisión: Equipado con un convertidor de entrada ADC de 16 bits y un convertidor de salida de 14 bits, con una precisión de entrada de ±0,1% de la escala completa.
• Configuración multicanal flexible: admite 10 entradas analógicas (±5 V, ±10 V, 4-20 mA) y 2 salidas analógicas (0-20 mA);las primeras 8 entradas pueden configurarse de forma flexible para los modos de entrada de voltaje de ±5 V o ±10 V.
• Soporte de arquitectura redundante: admite configuraciones de triple redundancia simplex y TMR con cambio automático de fallo en caso de fallo.
• Capacidad de intercambio en caliente: admite el intercambio en caliente mientras el sistema está encendido; el reemplazo del módulo no requiere apagar la energía del sistema.
• Rango de temperatura de funcionamiento: -40°C a +70°C.
• Voltado de aislamiento de la señal: ≥2500 V CA.
• Immunidad a sobretensiones: ±2 kV, adecuado para entornos industriales extremos.

Para los nuevos proyectos de sistemas de control de seguridad Mark VIeS, se recomienda la siguiente configuración:

Esta configuración se ha validado en múltiples proyectos de centrales eléctricas de ciclo combinado de turbinas de gas a gran escala, con fiabilidad del sistema y requisitos de diseño de seguridad.
