  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
Lugar de origen EE.UU
Nombre de la marca GE
Certificación Certificate of Origin
Número de modelo IS220PTCCH1A
Documento GE-Mark-VIe-VIeS.pdf
Cantidad de orden mínima 1 unidad
Precio $5000
Detalles de empaquetado Embalaje en caja original
Tiempo de entrega 5-7 días
Condiciones de pago T/T
Capacidad de la fuente 1-99 unidades/3-5 días
Datos del producto
Número de módulo IS220PTCCH1A Marca GE
Catalogar marca vie Precio de venta - ¿Qué es eso?
Condición En stock Origen EE.UU
Plazo de entrega 3-5 días laborables Garantía 1 año
Peso 1KG
Resaltar

Módulo de entrada de termopar convertidor A/D de 16 bits

,

Módulo Ethernet GE Mark VIe redundante de doble canal

,

Módulo de señal de temperatura de reconocimiento automático de sensores
Deja un mensaje
Descripción de producto

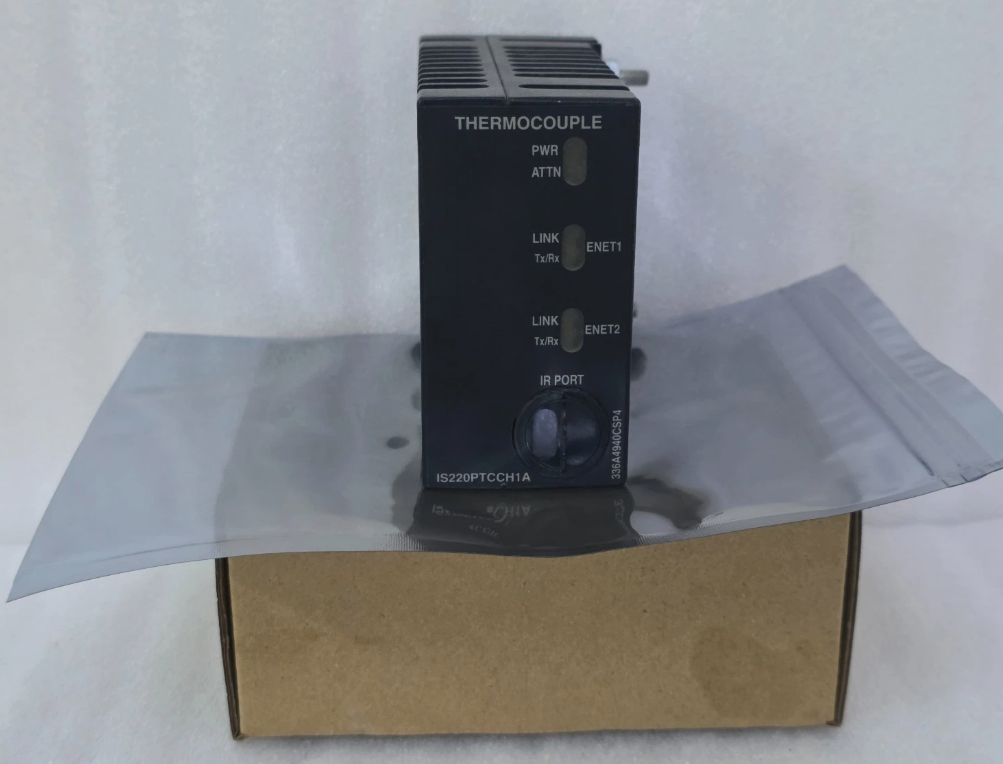

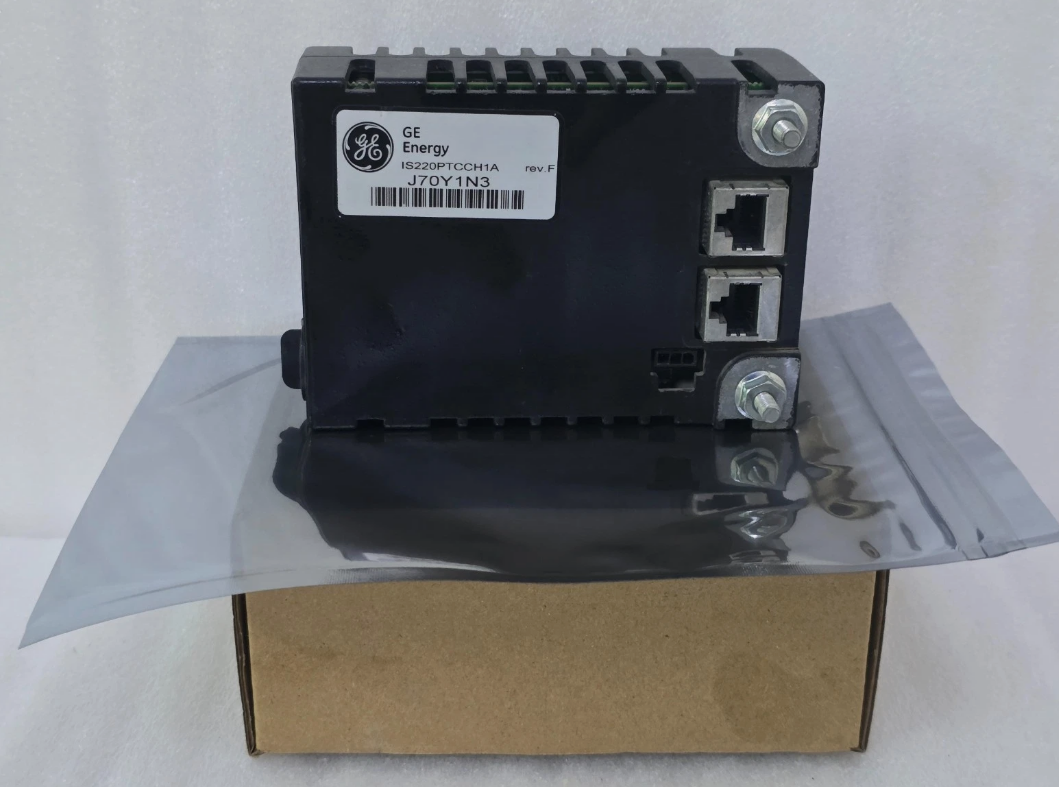

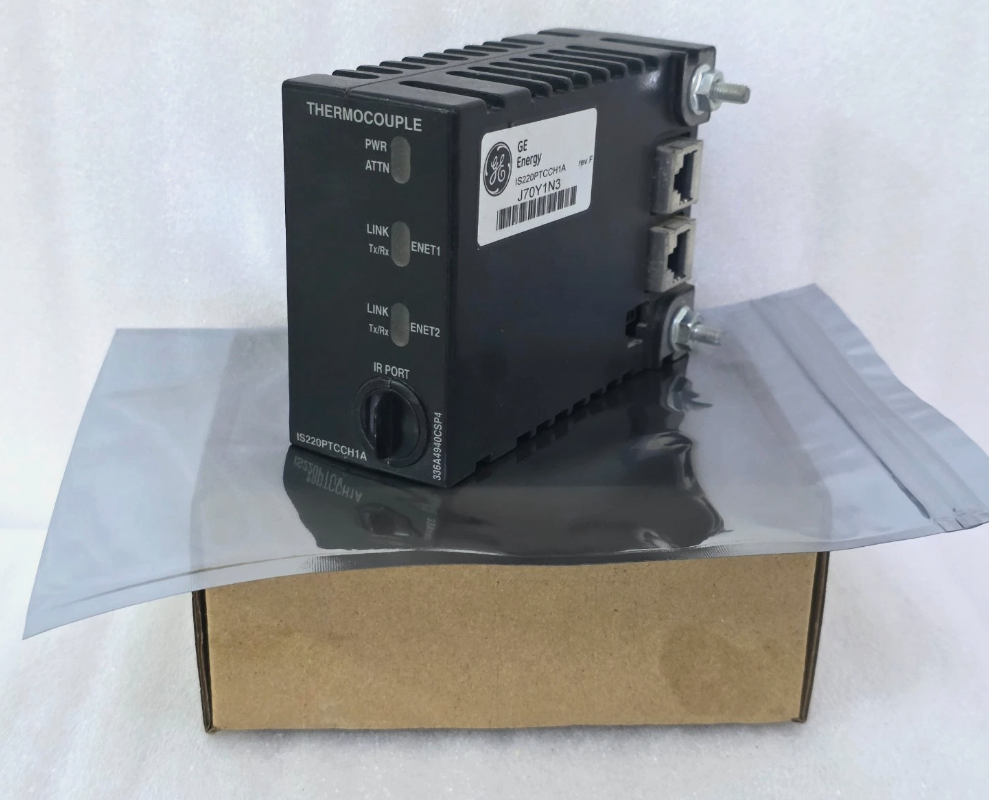

IS220PTCCH1A GE Mark VIe

El IS220PTCCH1A es un módulo de entrada de termopar diseñado específicamente para la adquisición de señales de temperatura en sistemas de control de turbinas de gas y de vapor. Este módulo convierte las débiles señales de voltaje de nivel de milivoltio generadas por los sensores de termopar en datos de temperatura digitales de alta precisión, que luego se transmiten en tiempo real al controlador a través de canales Ethernet duales.

La placa emplea una arquitectura integrada de "placa de procesador + placa de adquisición", que incluye una placa de procesador BPPx integrada y una placa de adquisición de termopar dedicada. El módulo está alojado en una carcasa metálica compacta e incluye compensación de unión fría integrada, reconocimiento automático de sensores y capacidades de almacenamiento EEPROM.

Operando en la capa de E/S distribuida Mark VIe, el módulo se comunica con los procesadores centrales a través de Ethernet redundante de doble canal, lo que garantiza una alta fiabilidad en la transmisión de datos de temperatura. Su lógica de diseño central se centra en la amplificación de señales débiles y la compensación de unión fría, incorporando un convertidor A/D de alta precisión de 16 bits y un multiplexor diferencial para capturar con precisión los cambios de voltaje más pequeños de los termopares.

Características Clave
  • Soporta tres modos de configuración de redundancia: simplex, dúplex y TMR
  • Detecta circuitos abiertos, conexiones inversas y cortocircuitos en menos de 2 ms
  • El reconocimiento automático de sensores reduce la complejidad de la puesta en marcha
  • Los LED del panel frontal y el puerto de diagnóstico infrarrojo proporcionan capacidades de diagnóstico local de varios niveles
  • Realiza una compensación precisa de la unión fría
  • Soporta la identificación automática del tipo y polaridad del termopar
  • La frecuencia de muestreo independiente de 100 Hz por canal captura cambios bruscos de temperatura en menos de 10 ms
Especificaciones del Producto
Nombre de la Marca General Electric
Modelo IS220PTCCH1A
Catálogo Mark VIe
Peso Bruto 2.2 lbs / 35.2 oz / 1kg
Tamaño del Embalaje 16cm x 16 cm x 12 cm
País de Origen USA
Código HS 8537101190
Tiempo de Entrega En Stock
Puerto de Envío Xiamen
Pago T/T
Precio de Venta $5000
Garantía 12 meses
Tiempo de Entrega 3-5 días laborables
Socios de Mensajería DHL, UPS, TNT, FedEx y EMS
Estudio de Caso de Aplicación

En el centro de energía de un gran complejo químico de carbón en el noroeste de China, el proyecto requirió la integración profunda del sistema de control Mark VIe para la turbina de gas GE 9E con el sistema DCS Experion de toda la planta para permitir la monitorización centralizada y la optimización de la carga.

En este proyecto, el IS220PTCCH1A es responsable de adquirir parámetros clave como la temperatura de escape de la turbina de gas y la temperatura de los cojinetes. Su enlace estable Modbus TCP/IP garantiza la transmisión en tiempo real de los datos de temperatura al sistema DCS, resolviendo así el cuello de botella de comunicación entre la turbina de gas y el DCS.

Configuración y Compatibilidad
Módulos Compatibles Descripción de la Función
IS200TBTCH1B Bloque de terminales de termopar (configuración TMR); proporciona 12 canales de entradas redundantes TMR cuando se utiliza con el IS220PTCCH1A
IS200TBTCH1C Bloque de terminales simplex, diseñado específicamente para el IS220PTCCH1A, con terminales codificados por colores para un fácil cableado de termopar y protección contra sobretensiones integrada
IS220PTCCH1B Módulo actualizado, disponible como opción de reemplazo o actualización para el IS220PTCCH1A
IS220PRTDH1A Módulo de entrada RTD, para aplicaciones que requieren detección de temperatura por resistencia
IS220PMMH1A Placa de control maestra, que, junto con el IS220PTCCH1A, forma una arquitectura de control Mark VIe completa
IS220PPRAH1A Módulo de protección, que, cuando se utiliza con el IS220PTCCH1A, implementa lógica de protección relacionada con la temperatura
Preguntas Frecuentes
¿Cuántos canales de entrada de termopar soporta el IS220PTCCH1A?
En configuración simplex, el módulo proporciona 12 canales de entrada de termopar independientes. Cuando se utiliza con el bloque de terminales TBTCH1C, la configuración de doble paquete se puede ampliar a 24 canales. En configuración TMR (con el bloque de terminales TBTCH1B), proporciona 12 canales.
¿Qué tipos de termopares soporta este módulo?
El IS220PTCCH1A soporta varios tipos de termopares estándar, incluyendo J, K, T, E, R, S, B y N, así como entradas de señal de milivoltio que van desde -8 mV a +45 mV.
¿Cuál es la precisión de medición del módulo?
El módulo utiliza un convertidor A/D de 16 bits con un error de consistencia de ±0.25°F (aproximadamente ±0.14°C) y una resolución de 0.1°C. La precisión de la compensación de unión fría es de ±0.5°C.
¿Cuál es el período de garantía para este módulo?
Típicamente, el período de garantía para productos originales es de 12 meses.
IS220PTCCH1A GE Mark VIe thermocouple input module
