EI813F 3BDH000022R1 ABB

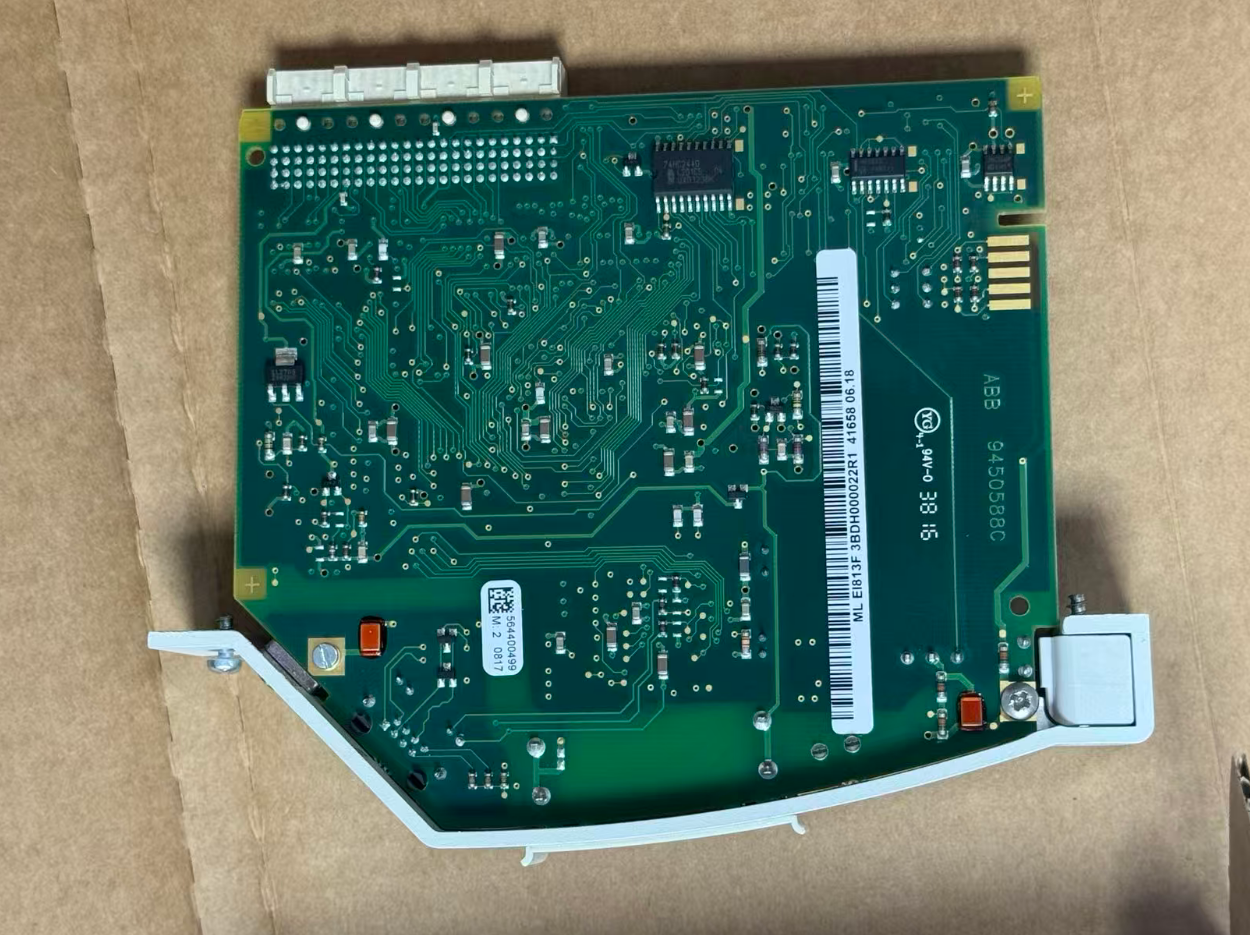

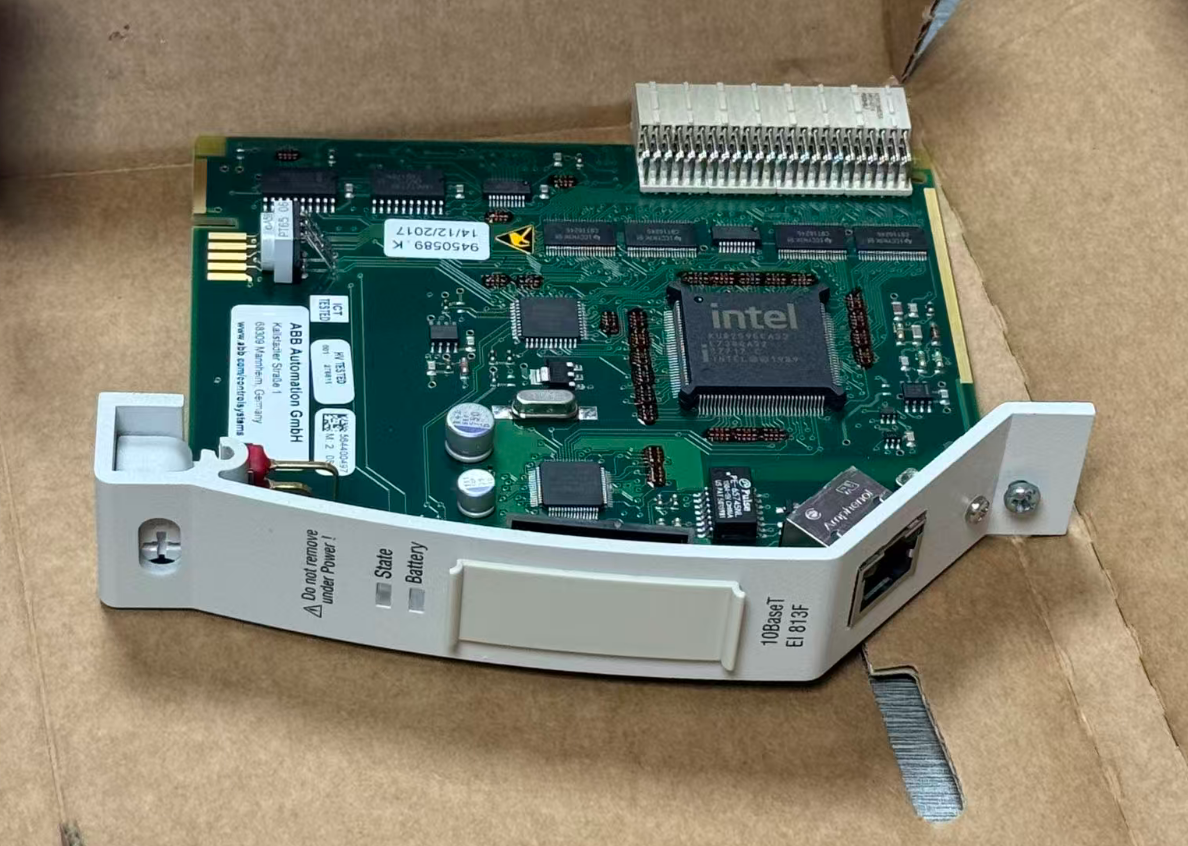

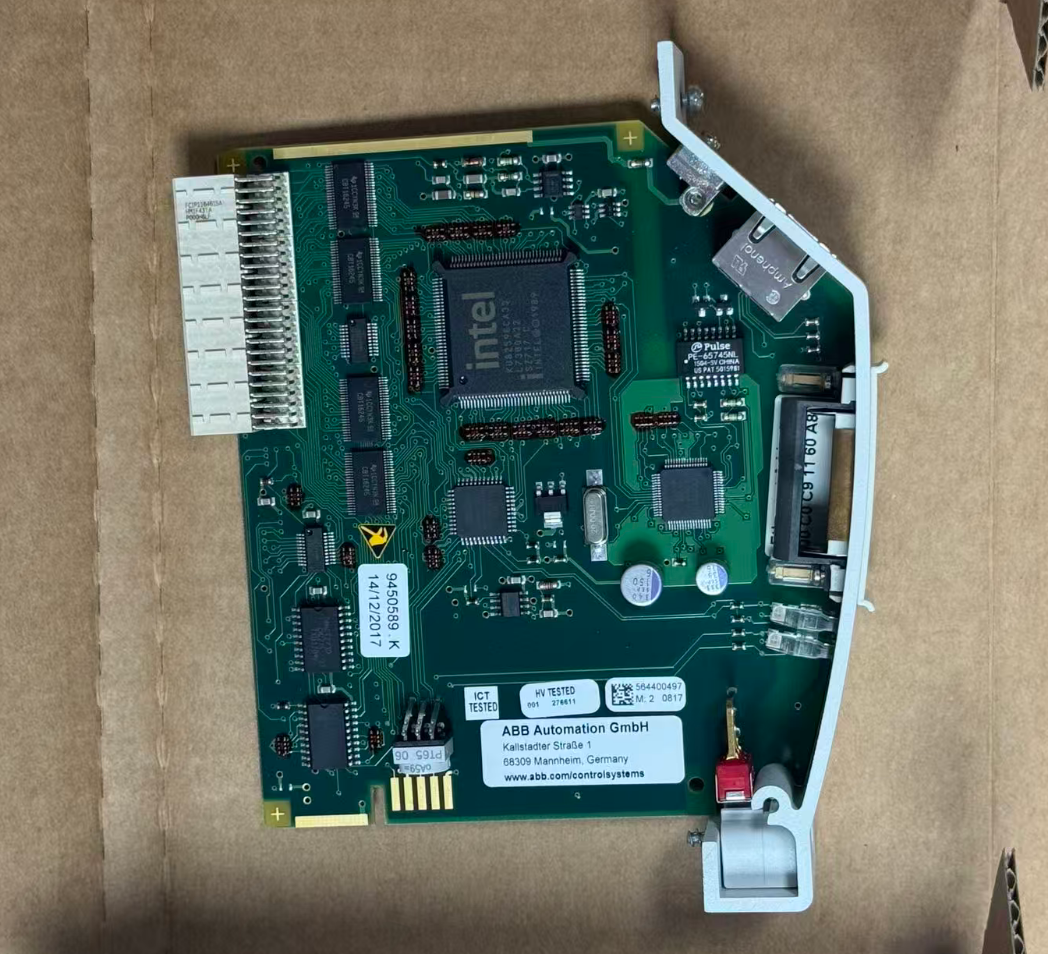

El EI813F es un módulo Ethernet diseñado específicamente para el controlador ABB Freelance AC 800F. Establece un enlace de comunicación de red entre el controlador y las estaciones del operador,Estaciones de ingenierosSe inserta en una ranura de rack AC 800F y se comunica con el módulo del procesador PM 802F o PM 803F a través del bus de plano trasero.

La función principal del módulo es facilitar el intercambio de datos entre el controlador y el bus del sistema. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, lo que reduce significativamente la carga de trabajo del procesador principal.

• Estándar de red: 10BaseT (IEEE 802.3)
• Tasa de datos: 10 Mbit/s
• Interfaz: RJ45 (con blindaje)
• Medio de conexión: cable de pareja retorcida
• Procesadores compatibles: PM 802F / PM 803F
• Requisitos de software: V7.1 SP2a independiente o posterior
• Fuente de alimentación: 24 V de corriente continua desde el fondo del bastidor
• Temperatura de funcionamiento: -20°C a +60°C

En un proyecto de modernización de la fábrica, es necesario integrar los datos entre el sistema de control Freelance AC 800F existente y el sistema PCS 7 recientemente desplegado (AS 417-4).La solución utiliza el módulo EI813F para conectar el controlador AC 800F al Ethernet industrial y permite el intercambio de datos entre los dos sistemas configurando una conexión UDP.

En el lado independiente, se configuraron el módulo de comunicación EI813F y los bloques de función de transmisión/recepción, mientras que en el lado PCS 7,los bloques de funciones FC50 "AG_LSEND" y FC60 "AG_LRCV" fueron llamadosEsta solución permitió la interoperabilidad de datos entre los sistemas de control entre proveedores, manteniendo la infraestructura de equipos existente.Así se ahorra tanto el coste como el tiempo asociado a un reemplazo completo del sistema.

• ¿El EI813F requiere una fuente de alimentación separada?
  No. El módulo está alimentado por el plano trasero del bastidor AC 800F (24 V CC) y no requiere una fuente de alimentación externa.
• ¿Qué protocolos de comunicación soporta el módulo?
  Soporta TCP/IP, UDP y Modbus/TCP. Algunas documentaciones mencionan soporte para Profinet, pero esto debe confirmarse basándose en la versión real del firmware y la configuración del sistema.
• ¿El módulo tiene su propia batería?
  No. El EI813F no contiene una batería. La función de copia de seguridad de la batería de memoria principal está soportada por la batería del lado PM 802F/PM 803F;debe comprobar periódicamente el estado del LED BATT del módulo PM.
