GE Mark VI Application I/O Terminal Board sin proceso de recubrimiento de PCB de hardware personalizable y compatibilidad con varias versiones

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Lugar de origen EE.UU
Nombre de la marca GE
Certificación Certificate of Origin
Número de modelo Las condiciones de los controles de seguridad se determinarán en el anexo IV.
Documento GE Mark VI.pdf
Cantidad de orden mínima 1 unidad
Precio $1500
Detalles de empaquetado Embalaje en caja original
Tiempo de entrega 5-7 días
Condiciones de pago T/T
Capacidad de la fuente 1-99 unidades/3-5 días
Datos del producto
Marca GE Número de módulo Las condiciones de los controles de seguridad se determinarán en el anexo IV.
Catalogar Marcos VI Precio de venta $ 1500
Condición En stock Origen EE.UU
Plazo de entrega 3-5 días laborables Garantía 1 año
Peso 1KG
Resaltar

Sin tablero de terminales de hardware personalizable

,

Proceso de recubrimiento de PCB Placa GE Mark VI

,

Tablero de terminales de E/S de aplicación de compatibilidad con múltiples versiones
Deja un mensaje
Descripción de producto
IS200ATBAG1B GE Mark VI
Descripción general del producto

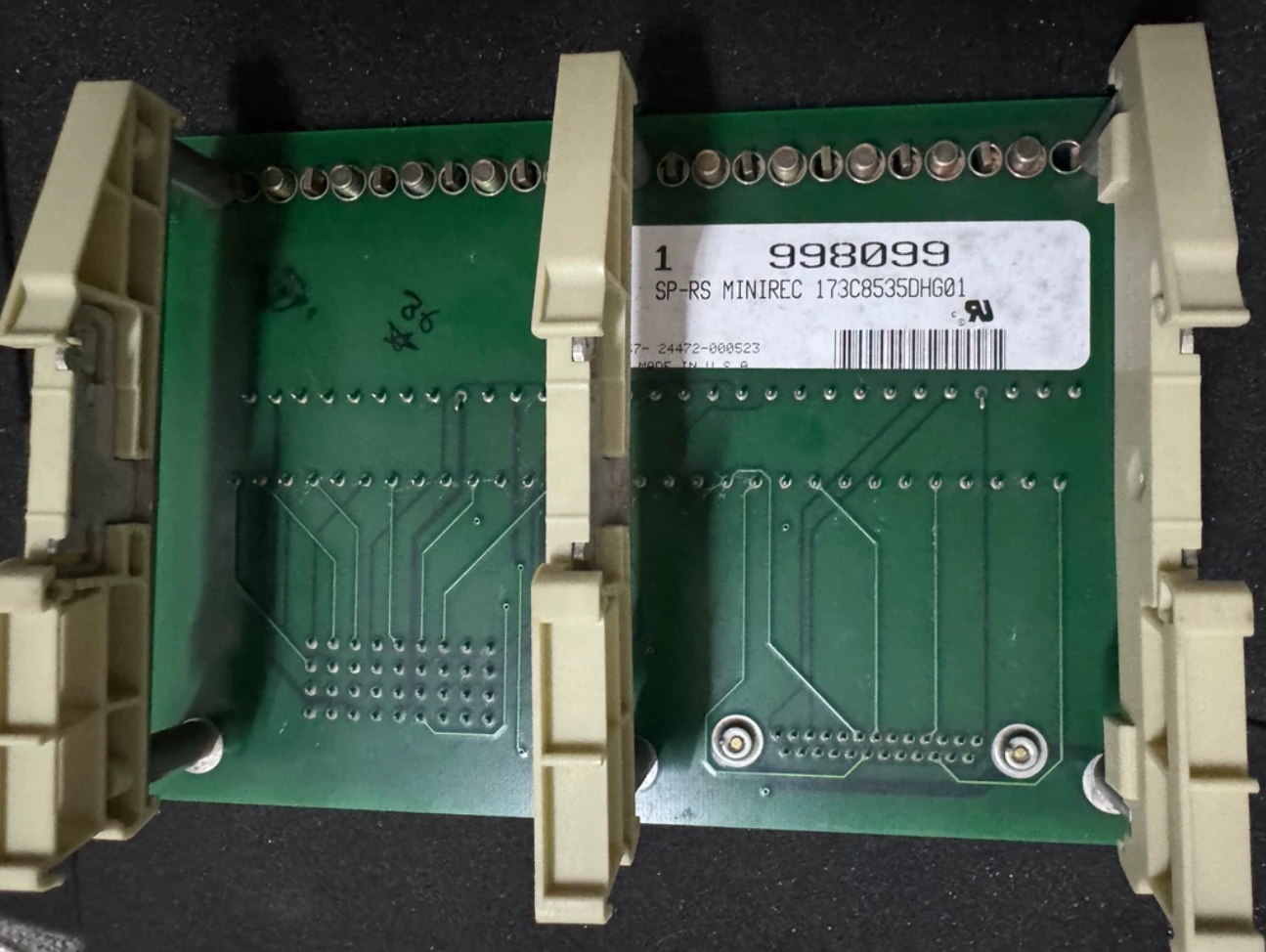

El IS200ATBAG1B es un tablero de terminales de E/S de aplicación con número de pieza GE 173C8535DHG01 y abreviatura funcional "ATBA". Sirve como interfaz física entre las señales de campo y el backplane del sistema de control en turbinas de gas, control de turbinas de vapor y sistemas de accionamiento industriales.

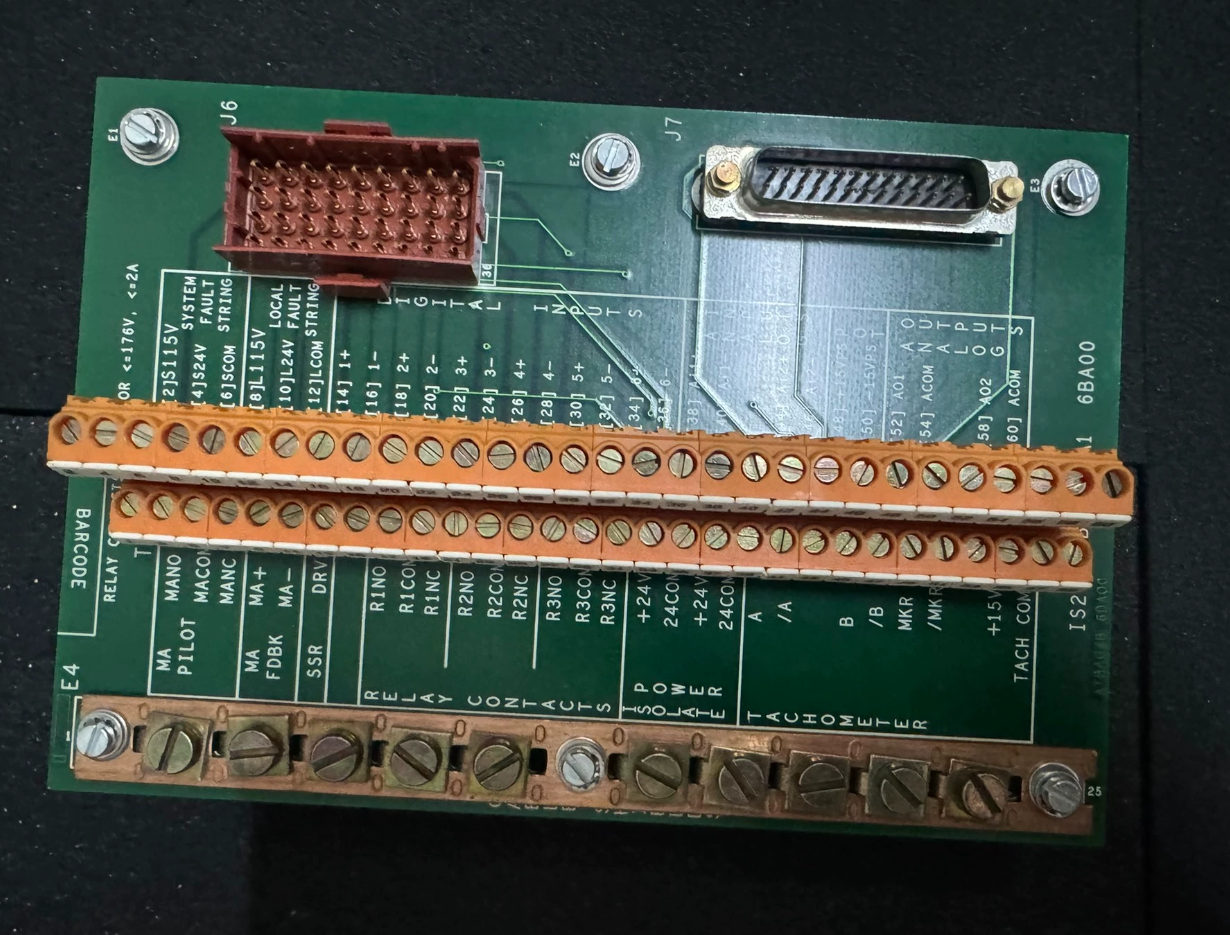

La función principal de la placa es proporcionar conexiones de bloque de terminales centralizadas para todas las señales de los conectores J6 y J7 en la placa del plano posterior del conjunto de control. La placa no contiene procesador, firmware ni parámetros configurables; Es una placa de interfaz de terminal puramente pasiva. Todo el cableado se realiza a través del bloque de terminales fijo de 60 posiciones de la placa, dispuestos en dos filas de 30 posiciones cada una y etiquetadas individualmente por grupo de señal.

Características clave
  • Sin hardware personalizable: la placa en sí no tiene hardware personalizable ni puentes que se puedan mover manualmente, lo que reduce el riesgo de errores en el sitio.
  • Proceso de recubrimiento de PCB: la versión "G1" especifica un recubrimiento de PCB estándar. Aunque la cobertura no es tan completa como la del recubrimiento conformal, proporciona una capa protectora general más gruesa para el sustrato, protegiéndolo eficazmente del polvo y la humedad del lugar.
  • Compatibilidad con múltiples versiones: Hay dos versiones diferentes (por ejemplo, G1AA y G1AB), siendo la principal diferencia la reasignación de pines de los conectores J6 y J7.
  • Conector J6: Clasificado para un voltaje máximo de 225 V y una corriente máxima de 1 A (excluyendo ciertos relés específicos y conectores CONA).
  • Conector J7: Clasificado para un voltaje de 50 V y una corriente máxima de 1 A.
  • Conectores montados en placa: los conectores estándar montados en la placa están clasificados para un voltaje máximo de 176 V y una corriente máxima de 1 A.
Especificaciones del producto
Nombre de la marca electricidad general
Modelo IS200ATBAG1B
Catalogar Marco VI
Peso bruto/peso de envío 2,2 libras/35,2 onzas/1 kg
Tamaño de embalaje 16cm x 16cm x 12cm
País natal Estados Unidos
Código HS 8537101190
Plazo de entrega En stock
Puerto de embarque Xiamén
Pago T/T
Precio de venta $1500
Garantía 12 meses
plazo de entrega 3-5 días laborables
Socios de mensajería DHL, UPS, TNT, FedEx y EMS
Ejemplo de caso
En cierta planta de energía de ciclo combinado, después de años de modernización, los tacómetros, las salidas analógicas y las señales de enclavamiento recién agregadas del gabinete de control GE Mark VI se enrutaron al IS200ATBAG1B, donde se correspondían uno a uno con los pines del backplane CABP.

Una madrugada, una entrada digital falsa provocó un viaje; Los técnicos midieron la señal directamente en el bloque de terminales y rápidamente identificaron la etiqueta defectuosa, evitando así una interrupción prolongada. Este incidente demostró el valor del IS200ATBAG1B como interfaz centralizada.
Preguntas frecuentes
¿El IS200ATBAG1B requiere algún ajuste o configuración por parte del usuario?

No. Esta tarjeta no tiene hardware configurable, puentes ni interruptores DIP; es plug-and-play y no requiere ajustes por parte del usuario.

¿Qué precauciones se deben tomar al instalar o reemplazar el IS200ATBAG1B?

Antes de tocar cualquier circuito, verifique que no haya voltajes letales presentes en la superficie de la placa y asegúrese de que el sistema de transmisión esté completamente apagado. Asegúrese de marcar las ubicaciones de los terminales de todos los cables antes de desconectarlos para que puedan volver a conectarse correctamente.

¿Cuál es el período de garantía de este módulo?

Normalmente, el período de garantía de los productos originales es de 12 meses.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
