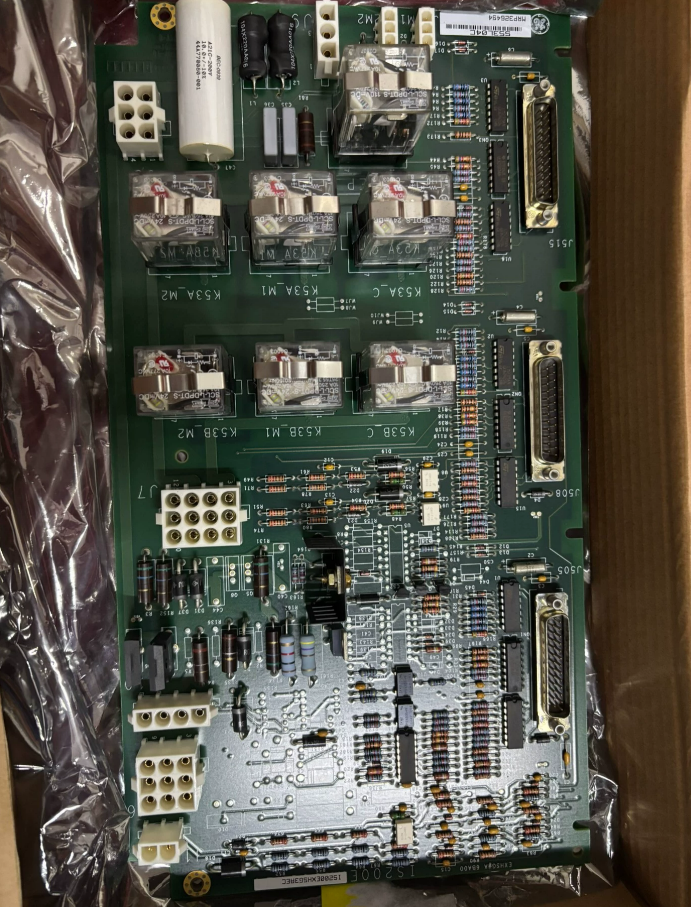

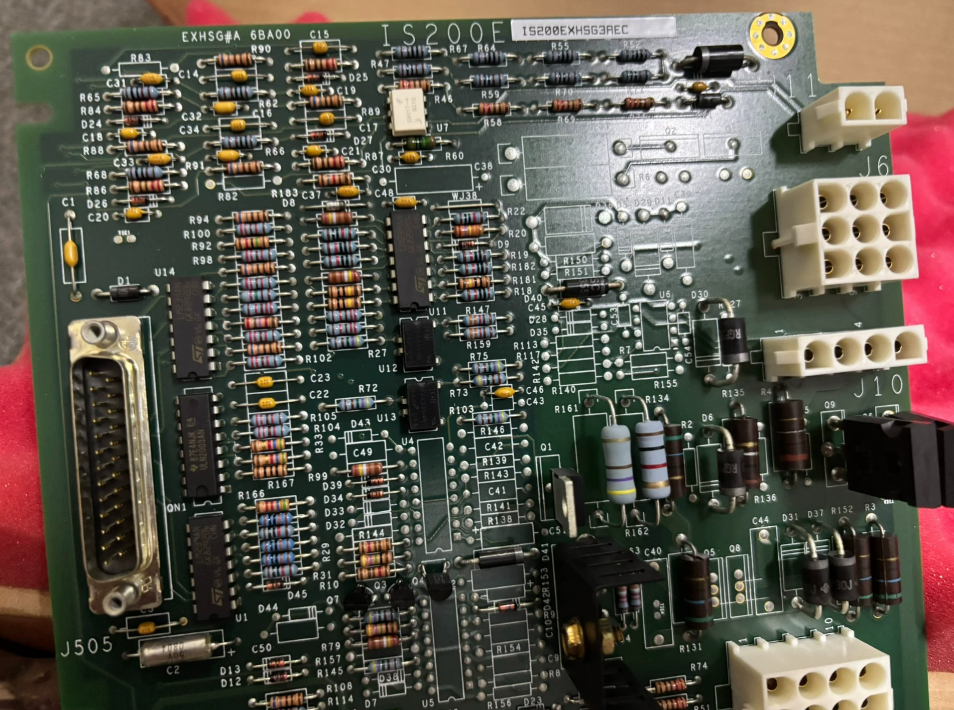

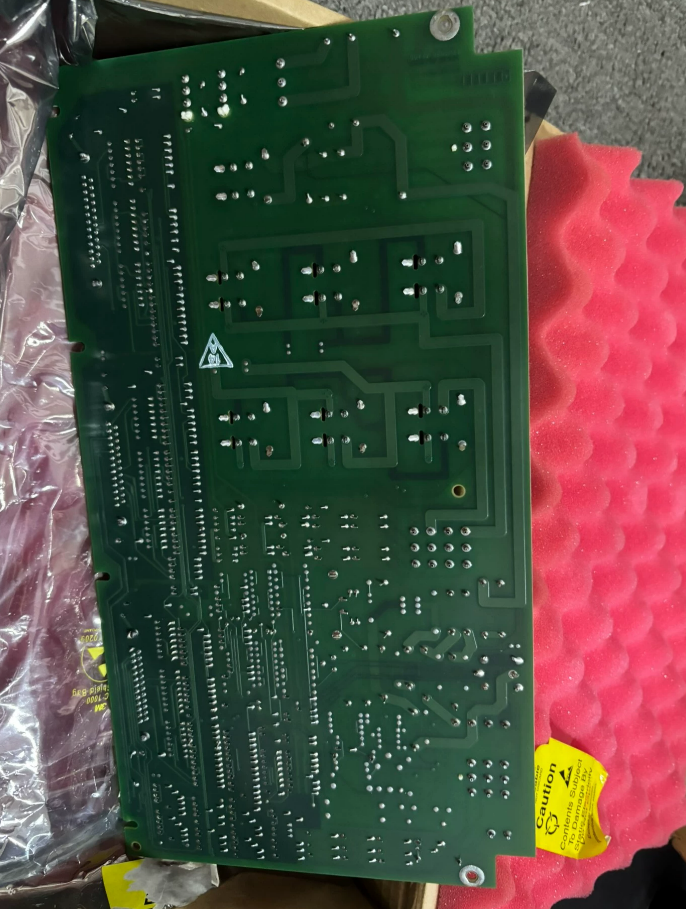

El IS200EXHSG3A es un controlador de relé de alta velocidad y una placa terminal de sensores desarrollada por GE para el sistema de excitación estática EX2100; es parte del hardware de la serie Mark VI de cuarta generación.Como un conjunto de placas de circuito impreso de alto rendimiento, el IS200EXHSG3A integra tres funciones básicas: conducción de relé de alta velocidad, detección bidireccional de Hall y monitorización en línea en un factor de forma ultra delgado.

Se conecta a tres placas de entrada/salida principales del excitador (EMIO) (para control redundante) o a una sola placa EMIO (para control simple) a través del plano trasero del excitador,que permite un control preciso del sistema de excitación del generadorPor un lado, impulsa los relés de alta velocidad para encender y apagar rápidamente el circuito de excitación; por otro,Monitoriza en tiempo real los parámetros clave del sistema de excitación, como la corriente y el voltaje, y proporciona una protección rápida en caso de avería..

• Válvula de entrada: 24 VDC
• Corriente nominal: 10 A
• Salida del relé: 9 relés de estado sólido, 3 A/250 V
• Tiempo de funcionamiento: ≤ 1 ms
• Sensores de salón: 2 canales, ±200 A/±1200 V
• Precisión de muestreo: 12 bits Σ-Δ ADC, ancho de banda 1 kHz
• El aislamiento soporta el voltaje: 2,5 kV RMS
• Entrada lógica: 5 V de corriente continua (compatible con TTL)
• Temperatura de funcionamiento: -30°C a +65°C
• Temperatura de almacenamiento: -40°C a 85°C
• Humedad relativa: del 5% al 95% (sin condensación)
• Resistencia a las vibraciones: las conexiones permanecen seguras bajo vibraciones de 5 g

1. Preparación para la desconexión: Asegúrese de que el sistema de excitación ha sido desactivado y de que todos los circuitos eléctricos de E/S en el gabinete de control han sido apagados.
2. Etiquetado del cable: Para simplificar la reconexión, asegúrese de que todos los cables estén etiquetados correctamente con los nombres de los conectores (según lo indicado en el tablero).
3. Remover la placa vieja: desconecte cuidadosamente todos los cables de la placa EXHS y retire los tornillos de montaje.
4. Instalación del nuevo tablero: Montar el nuevo tablero EXHS en el soporte, colocándolo en la misma orientación que cuando se retiró.
5. Reconexión: se vuelven a conectar todos los cables de acuerdo con las marcas, asegurándose de que ambos extremos estén correctamente colocados.
