Se aplicará el método siguiente:

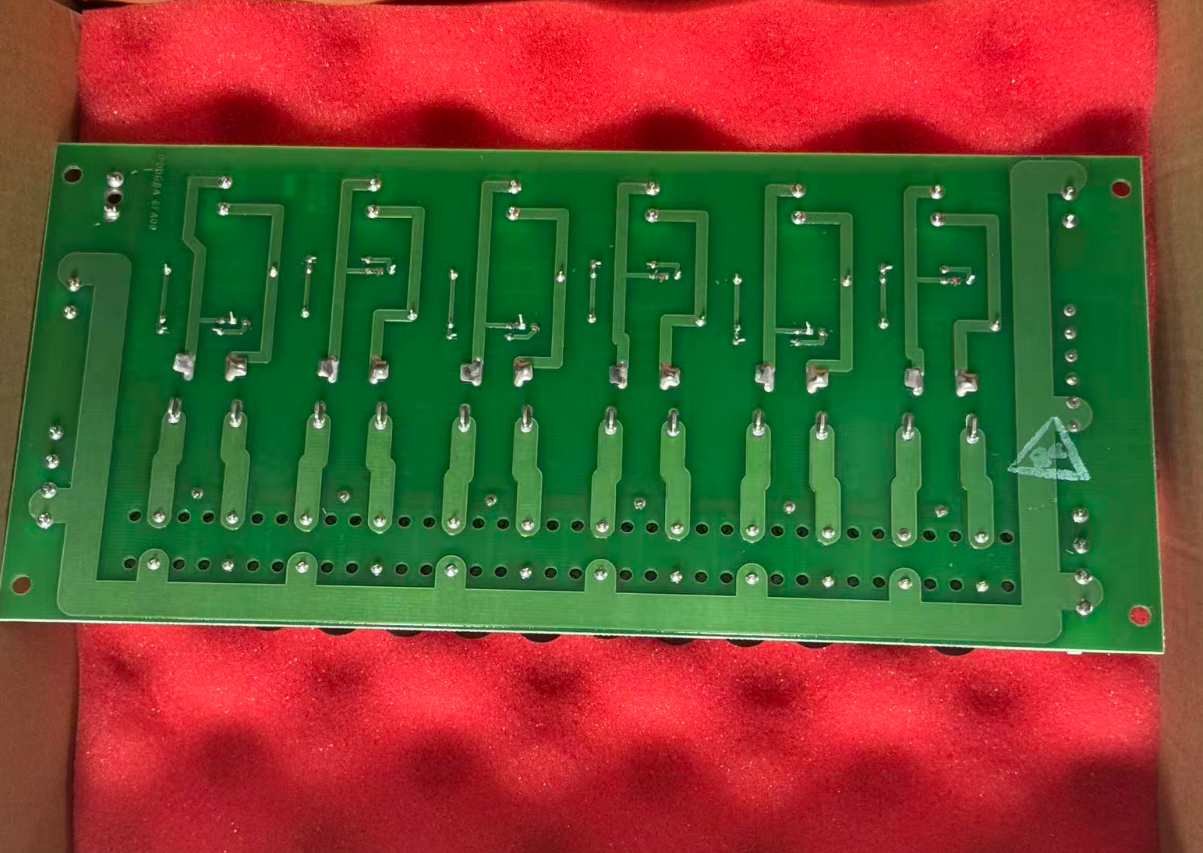

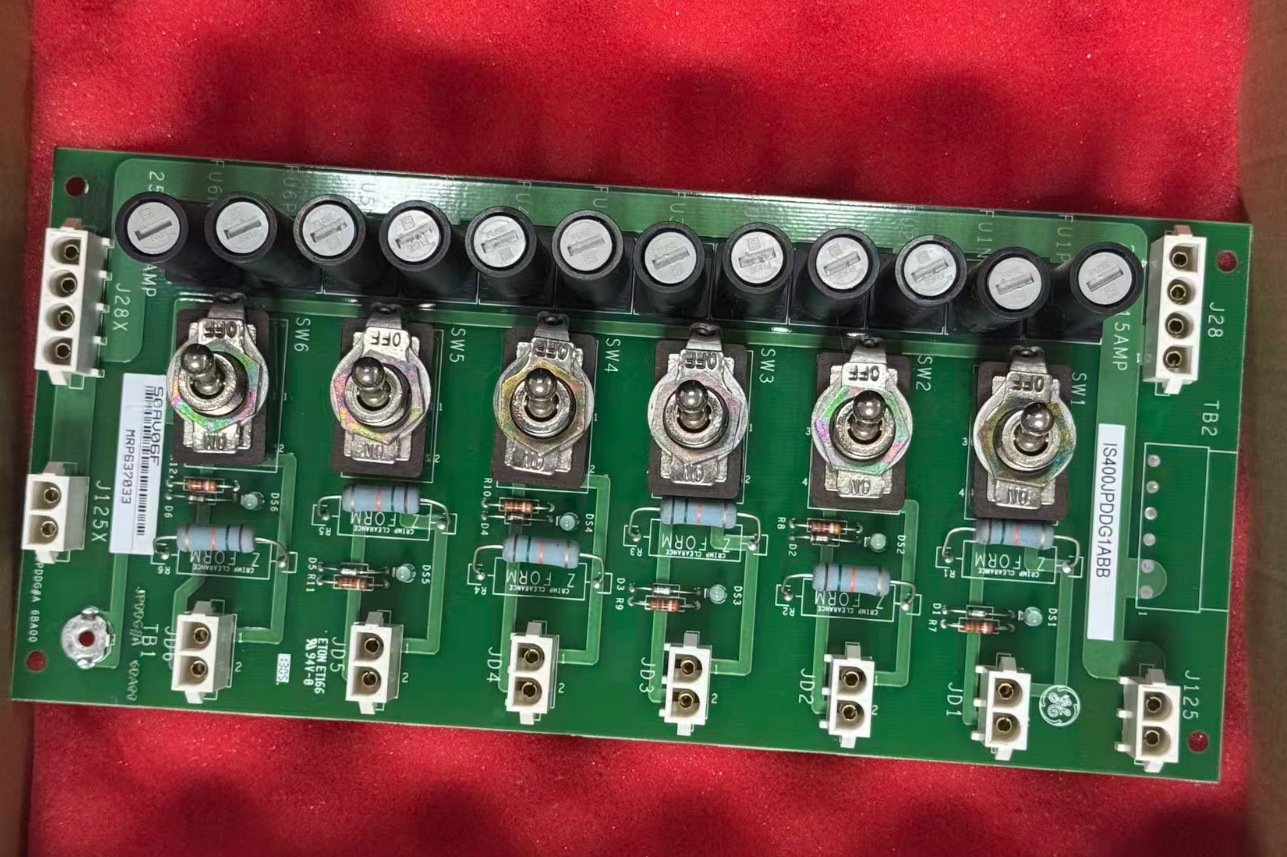

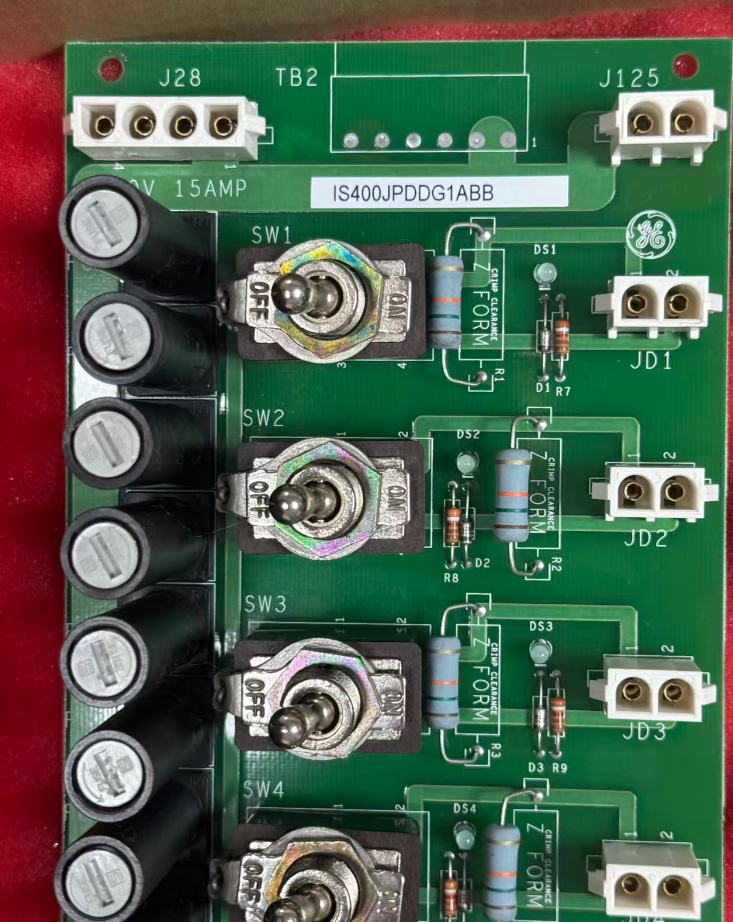

El GE IS400JPDDG1A es un módulo de distribución de energía DC dedicado (JPDD, Jumper Power Distribution DC) en la serie GE Mark VIe.Este módulo es un nuevo accesorio específico para el sistema Mark VIe y difiere del IS200JPDBG1A utilizado en el sistema Mark VI anterior en términos de dimensiones y pines de plano trasero; las dos no son intercambiables.

Sirviendo como el "dispatcher de energía y oficial de seguridad" dentro del rack Mark VIe,La responsabilidad principal de esta placa es distribuir de manera segura y confiable la entrada de potencia de doble redundante de 24 V de corriente continua de fuentes externas al plano trasero del bastidor, proporcionando una fuente de alimentación estable para los controladores, tarjetas de E/S, módulos de comunicación y otros componentes instalados en las ranuras.

Es importante tener en cuenta que este módulo no realiza la conversión o rectificación de voltaje; es el único responsable de distribuir la potencia de CC existente.La conversión AC/DC real se realiza mediante módulos de conversión de potencia como el IS200EPSMG1A.

• Soporta dos entradas redundantes de 24 V CC con un rango de voltaje de entrada de 18-36 V DC
• Equipado con tres circuitos de salida fusionados independientes de 15 A (JFA/JFB/JFC), con una carga continua total máxima de 30 A
• Filtro de entrada LC EMI incorporado, diodos de protección contra polaridad inversa, protección contra el apagado por sobrecorriente en estado sólido
• Protección contra el apagado térmico a una temperatura interna de +75°C
• Conector de diagnóstico de 50 pines para telemetría del paquete de E/S
• Los LED PWR/FAULT del panel frontal proporcionan una indicación visual del estado de entrada/salida
• Rango de temperatura de funcionamiento: de 0°C a +65°C

• Generación de energía: Distribución de energía para sistemas de control de turbinas Mark VIe en centrales de gas/vapor
• Petróleo y gas: suministro de energía crítico para los gabinetes de control de turbinas y compresores en refinerías y plataformas marinas
• Industria de procesos: suministro aislado de corriente continua para PLC, HMI y sistemas de seguridad en plantas químicas y petroquímicas
• Máquinas pesadas: Control de la distribución de energía para equipos industriales de alta velocidad y de gran peso

En una central eléctrica de ciclo combinado, el IS400JPDDG1A se despliega dentro del gabinete de control principal Mark VIe para proporcionar una fuente de alimentación de corriente continua de 24 V limpia y fusionada a los módulos ERIO, SPID y VME de E/S analógicos.

Las entradas de potencia filtradas redundantes eliminan el riesgo de tiempo de inactividad causado por la pérdida de una sola fuente de alimentación, mientras que tres aisladas,Los circuitos fundidos limitan las fallas de cortocircuito a un solo grupo de E/SEl conector de diagnóstico integrado permite a los técnicos localizar rápidamente anomalías en la fuente de alimentación.

• ¿Es el IS400JPDDG1A intercambiable en caliente?
  No. La IS400JPDDG1A es una tarjeta de distribución de energía pasiva y no admite el intercambio en caliente.debe apagar el suministro de energía al bastidor PDM o aislar la sección de alimentación correspondiente.
• ¿Qué voltajes de entrada soporta este módulo?
  La configuración estándar admite dos entradas de 24V DC (18-32V DC). Algunas versiones también admiten entradas de doble voltaje de 125V DC + 28V DC.
• ¿El IS400JPDDG1A es un módulo de alimentación o un módulo de E/S?
  Se trata de un módulo de distribución/interfaz de energía (JPDD), no de un módulo de conversión de energía (como el IS200EPSMG1A, que convierte CA en CC), ni es un módulo de E/S de uso general.
• ¿Cuál es el período de garantía de este módulo?
  Por lo general, el período de garantía para los productos originales es de 12 meses.
