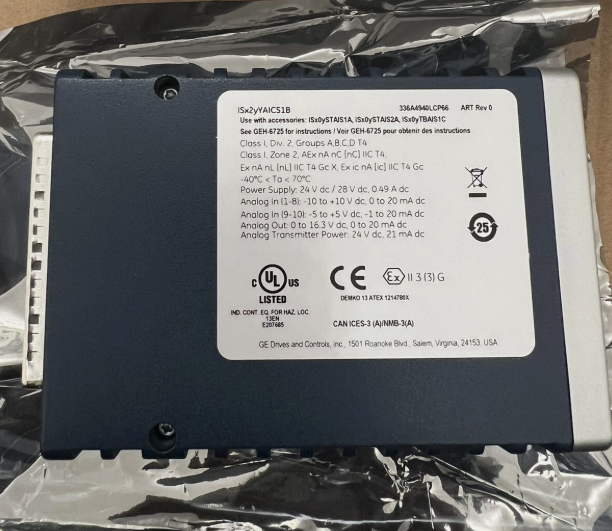

IS420YAICS1B GE Mark VIe

La función principal del IS420YAICS1B es establecer una interfaz eléctrica entre el Ethernet de E/S y el bloque de terminales de entrada/salida analógica, permitiendo el intercambio de datos entre las señales de los sensores de campo y el sistema de control.

Convierte con precisión las señales analógicas del mundo físico —como temperatura, presión, vibración y nivel de líquido— en señales digitales para su procesamiento por el controlador, al tiempo que convierte los comandos digitales del controlador en señales analógicas para accionar los actuadores.

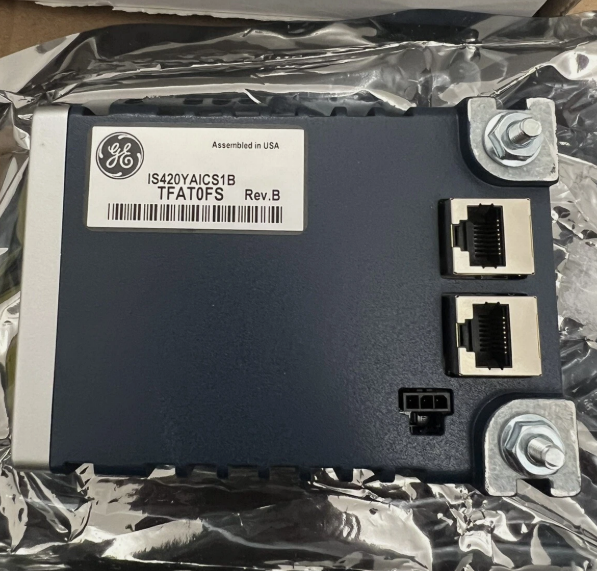

A nivel de comunicación, el módulo está equipado con interfaces Ethernet RJ45 duales que se pueden conectar directamente a la red IONet del sistema de control, admitiendo topologías en cadena o en estrella. Este diseño libera a los módulos de E/S de estar limitados por la ubicación del gabinete de control principal, lo que permite su implementación en toda la planta para lograr un control verdaderamente distribuido.

El módulo ejecuta el sistema operativo en tiempo real QNX Neutrino y está equipado con un microprocesador de doble núcleo AMD G-Series de 1.6 GHz y 2 GB de memoria DDR3, lo que proporciona potentes capacidades de procesamiento de datos.

• Soporta 10 entradas analógicas y 2 salidas analógicas
• ADC de 16 bits con una precisión de entrada del 0,1% de la escala completa y una precisión de salida de ±0,5%
• Soporta modos de operación Simplex y TMR (Triple-Mode Redundancy)
• Capacidades completas de autodiagnóstico
• Temperatura de funcionamiento: -40 °C a +70 °C
• Materiales de alta calidad con recubrimiento conformado para una mayor resistencia a la corrosión y la humedad

• Inspección de instalación: Asegúrese de que los bloques de terminales estén bien instalados antes de la instalación. Fije el módulo al soporte de montaje utilizando los pernos cerca del puerto Ethernet.

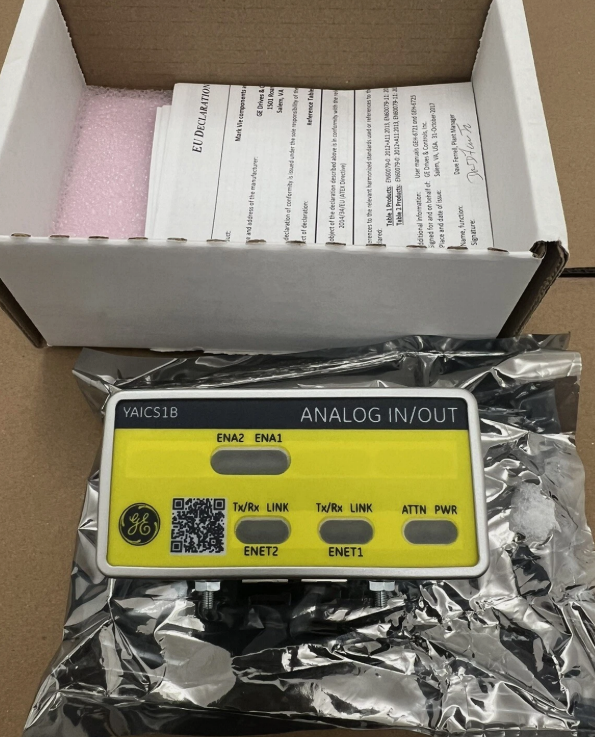

• Monitorización de indicadores LED: Compruebe periódicamente el estado de los LED en el panel frontal del módulo para verificar el funcionamiento normal.
• Inspección periódica del cableado y las conexiones: Inspeccione regularmente el cableado y los conectores en busca de holguras, oxidación o corrosión, prestando atención a la fiabilidad del conector DC de 37 pines y la interfaz Ethernet.
• Actualizaciones de firmware y software: Manténgase informado sobre las actualizaciones de firmware y software de GE para obtener las últimas mejoras de funciones y parches de seguridad.
• Gestión de registros de mantenimiento: Mantenga registros detallados de todas las actividades de mantenimiento y reparación para optimizar los horarios y analizar las tendencias de fallos.
• Utilización de funciones de autodiagnóstico: Utilice las capacidades completas de autodiagnóstico para supervisar la memoria flash, la RAM, los puertos Ethernet y el estado del hardware del procesador.

En el sistema de maquinaria auxiliar de turbina de gas de una central eléctrica, el módulo IS420YAICS1B se ha implementado con éxito para la monitorización de vibraciones y temperatura en gabinetes de control locales. Su diseño integrado de 10 canales y el soporte para señales de acelerómetro de ±10V permiten la adquisición precisa de señales de sensores de vibración y termopares, proporcionando datos fiables para la monitorización del estado del equipo y el mantenimiento preventivo.

¿Este módulo soporta la detección de paradas del compresor?
No. La detección de paradas del compresor no está soportada por este módulo.

¿Cómo se conecta el módulo al bloque de terminales?
El módulo se conecta a bloques de terminales analógicos, como el TBAI, a través del conector DC de 37 pines en la parte inferior.

¿Cuántos módulos se requieren para una configuración TMR?
Una configuración TMR (Triple-Mode Redundancy) requiere 3 paquetes de E/S. Una configuración simplex solo requiere 1. Todos los módulos TMR deben ser de la misma versión de hardware.

¿Cuál es el período de garantía de este módulo?
Normalmente, el período de garantía de los productos originales es de 12 meses.
