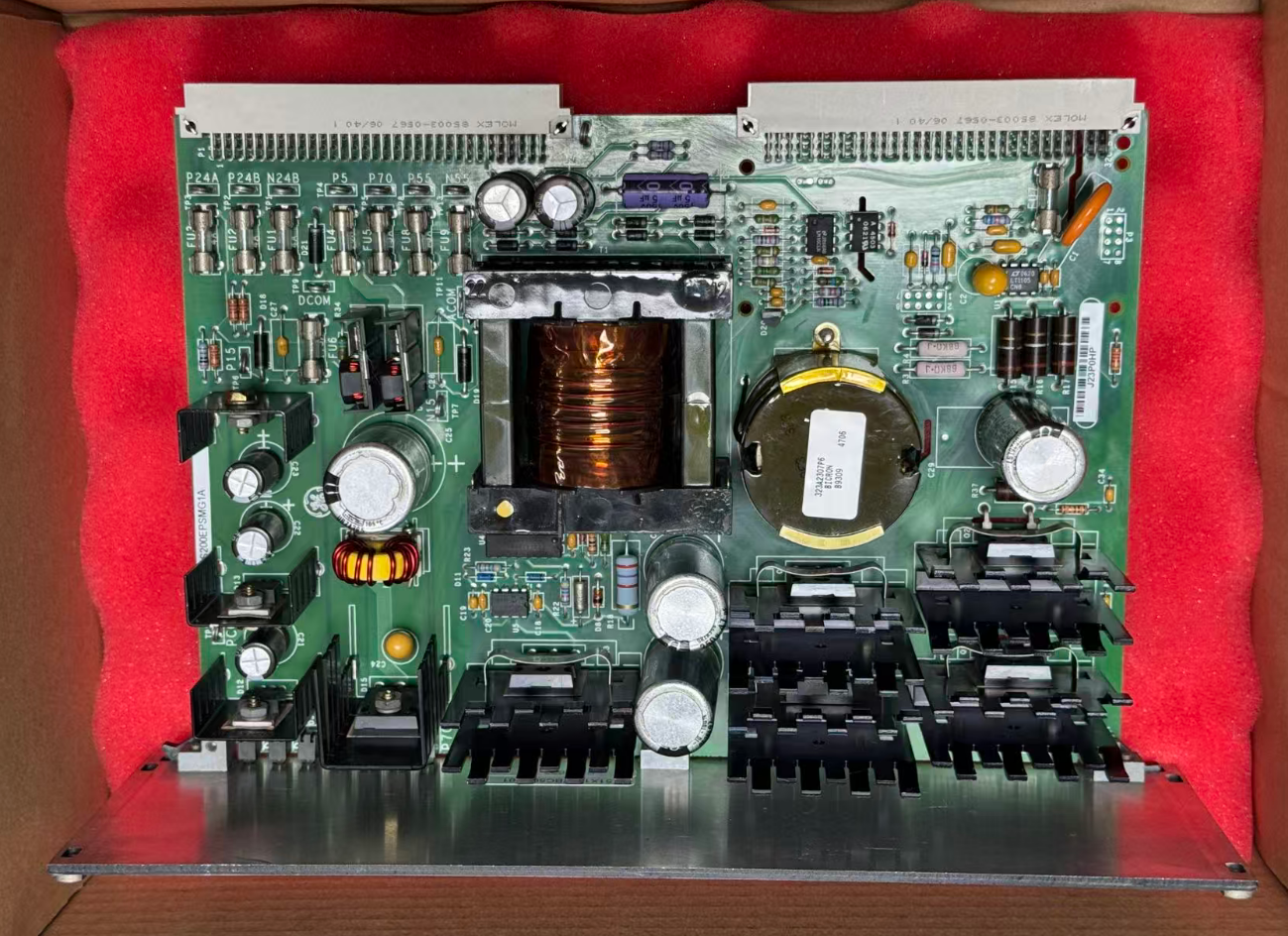

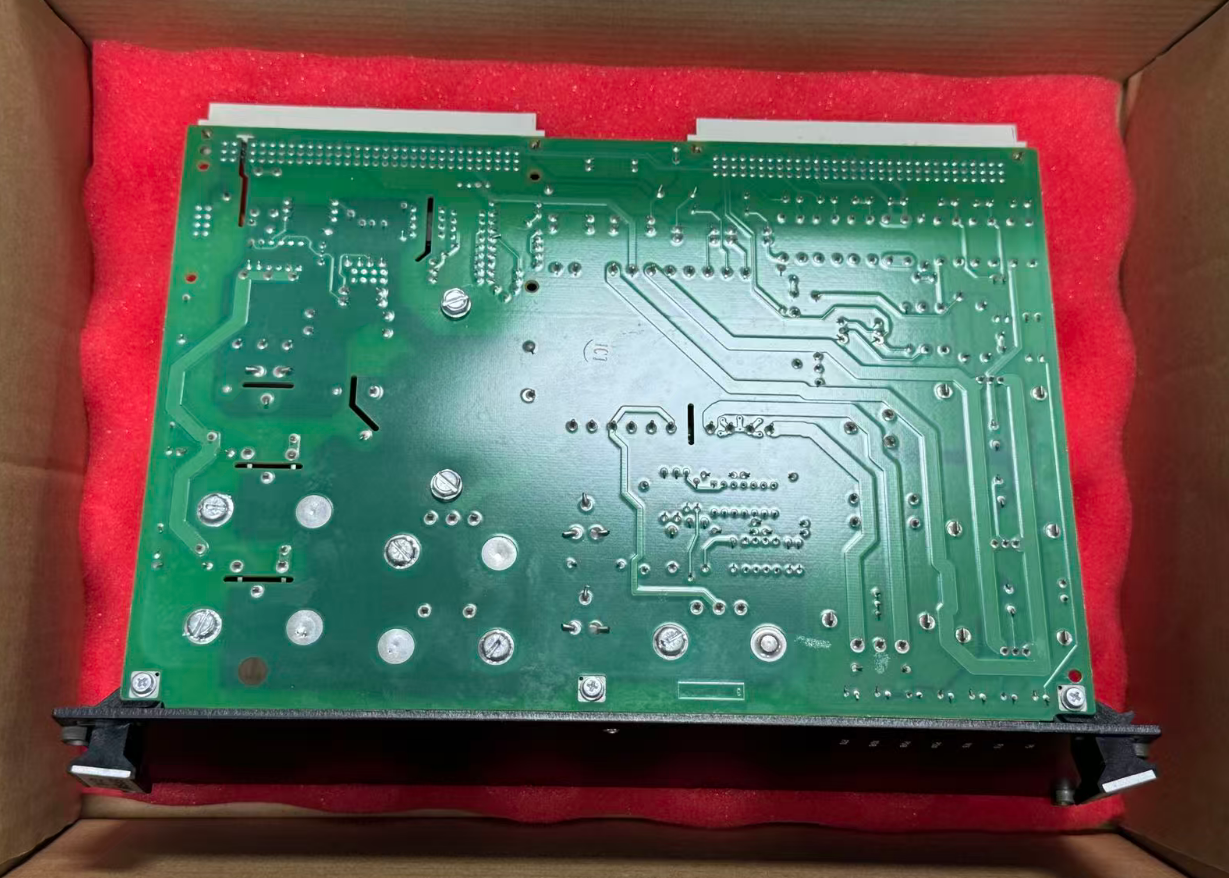

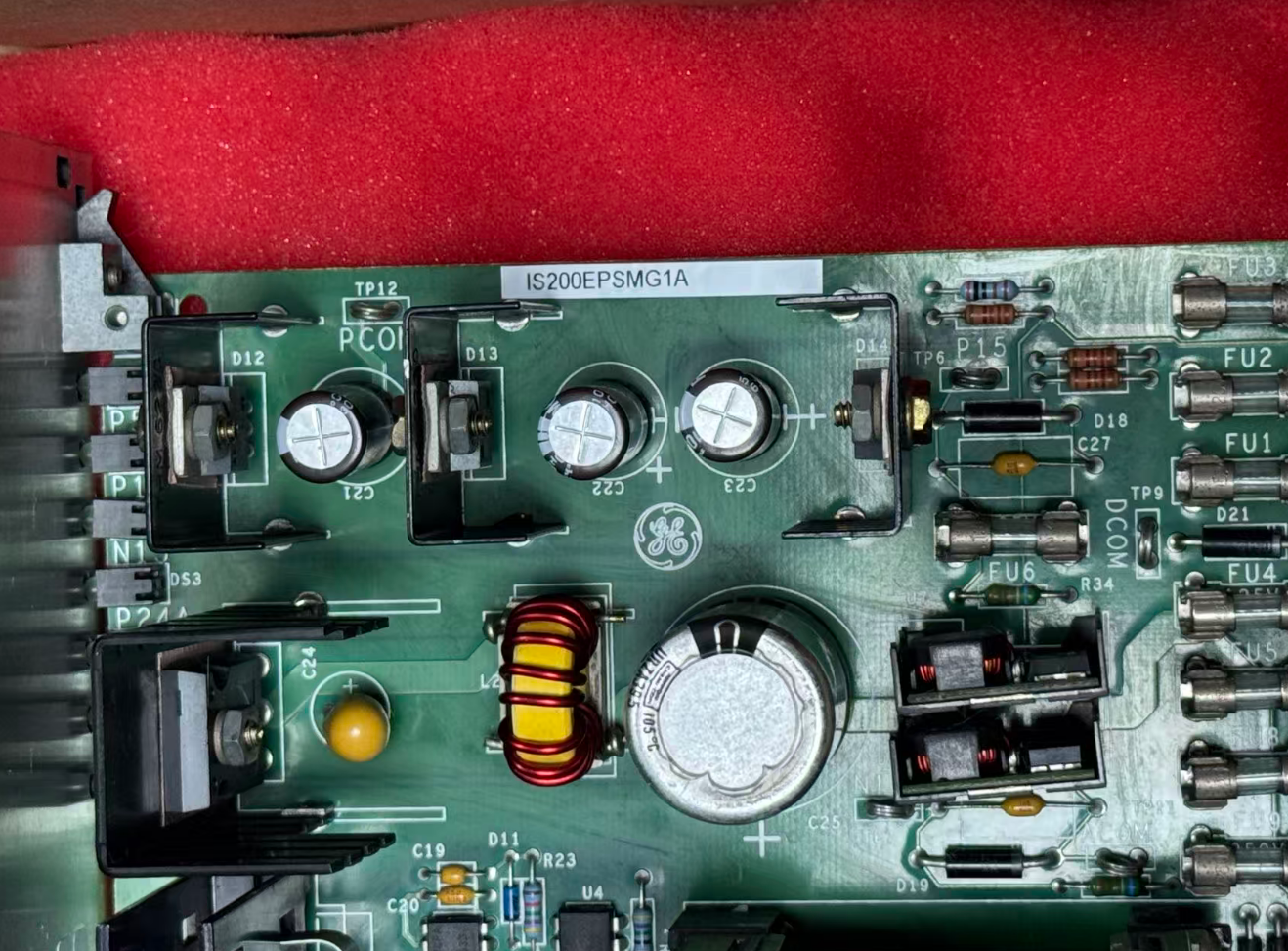

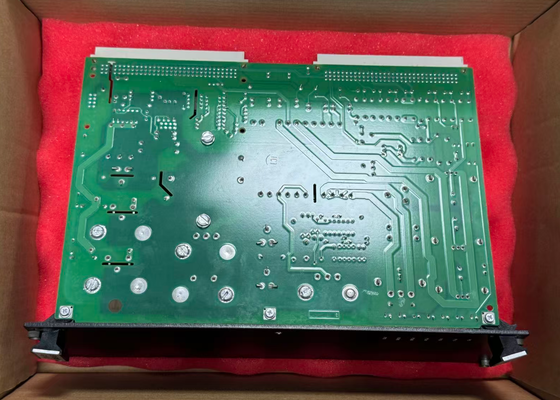

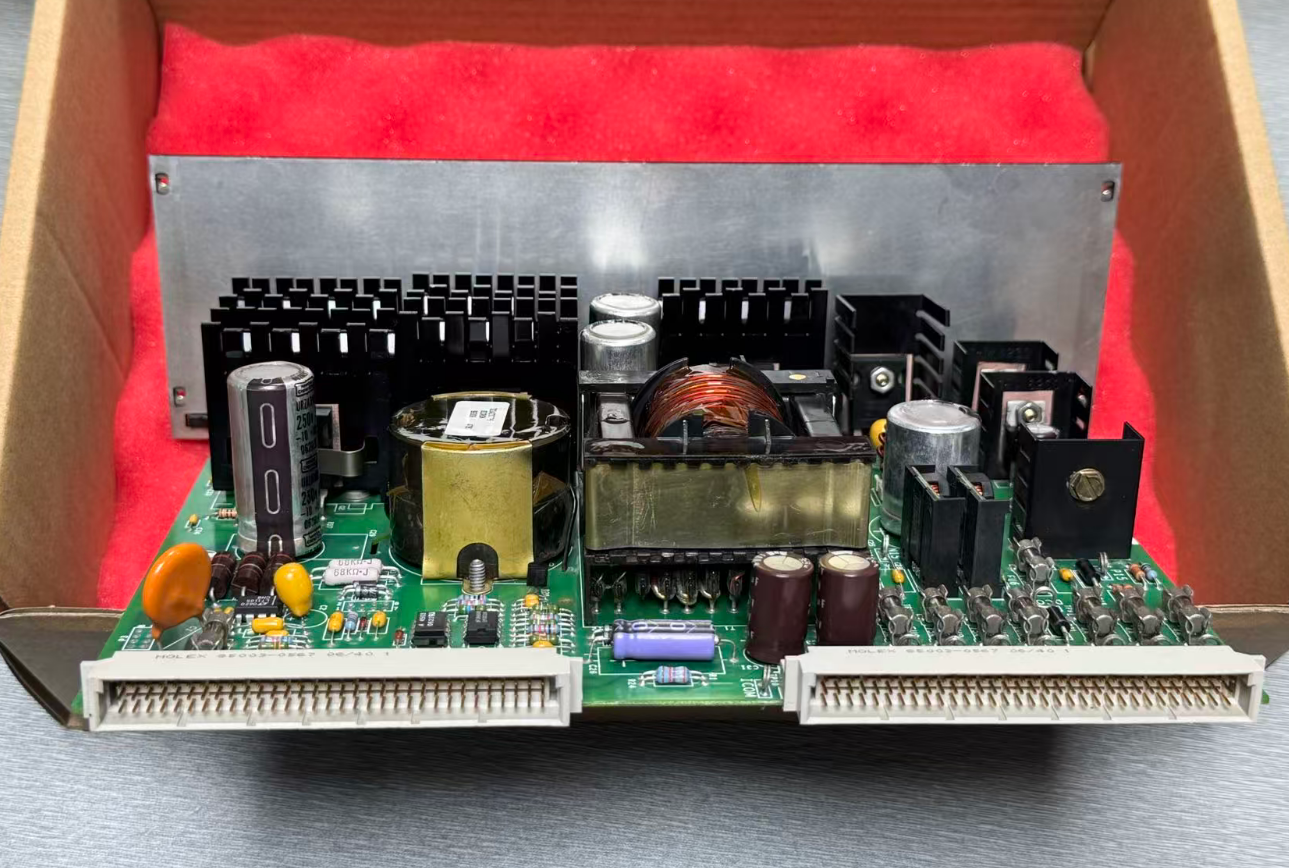

IS200EPSMG1A GE Mark VI

El IS200EPSMG1A es la unidad central de conversión de potencia en la cadena de suministro de energía del sistema de control de excitación EX2100. Este módulo recibe una entrada de 125 V CC del módulo de distribución de energía IS200EPDMG1B y, a través de una arquitectura de circuito de dos etapas que consta de un regulador buck interno y un inversor push-pull, lo convierte con precisión en múltiples fuentes de alimentación reguladas aisladas requeridas por el sistema de control.

Específicamente, el regulador buck convierte el voltaje de entrada a un voltaje intermedio de 50 V CC, que luego es procesado por el inversor push-pull para generar múltiples canales de salida; el transformador dentro del inversor push-pull proporciona aislamiento de alto voltaje entre la fuente de alimentación de entrada y las salidas del sistema de control.

• Temperatura de funcionamiento: -40 °C a +70 °C
• Humedad relativa: 5% a 95% (sin condensación)
• Tolerancia a la vibración: 0.05g RMS, 57 Hz a 250 Hz
• Tolerancia al choque: 5g, 22 ms
• Método de montaje: Instalación enchufable en el backplane EPBP

• Sistemas de control de excitación para turbinas de vapor y turbinas de gas en centrales térmicas (carbón y gas)
• Sistemas de control de excitación para turbinas hidráulicas en centrales hidroeléctricas
• Sistemas de excitación para islas convencionales en centrales nucleares
• Sistemas de excitación para compresores y bombas en la industria del petróleo y gas
• Sistemas de excitación para reactores y separadores en la industria química
• Sistemas de control de excitación para aerogeneradores en parques eólicos
• Proyectos de energía eólica en tierra y mar
• Sistemas de control de automatización industrial a gran escala

En una central eléctrica de compensación de picos ubicada en un clima frío, el sistema GE EX2100 experimentó repetidamente fallas de arranque después de una parada de mantenimiento de invierno. El LED de diagnóstico en el módulo IS200EPSMG1A permaneció apagado hasta que los técnicos precalentaron el gabinete, momento en el cual volvió a la operación normal.

Este caso indica que después de una parada prolongada en un ambiente frío, los componentes internos del módulo pueden experimentar retrasos en el arranque debido a las bajas temperaturas. Se recomienda instalar dispositivos de calefacción de gabinete en regiones extremadamente frías.

¿Cuántos módulos EPSM se pueden instalar en el backplane EPBP?
Se pueden instalar hasta tres módulos EPSM en el backplane EPBP para proporcionar energía a nivel lógico a los controladores.

¿El IS200EPSMG1A admite una configuración redundante?
Sí. En el sistema de control de excitación EX2100, cada controlador (M1, M2 y C) es alimentado por tres unidades EPSMG1 independientes, lo que proporciona redundancia de potencia N+1.

¿Cuáles son los requisitos de fuente de alimentación para el IS200EPSMG1A?
La entrada es de 125 V CC, suministrada por el módulo de distribución de energía EPDM.

¿Cuál es el período de garantía para este módulo?
Típicamente, el período de garantía para productos originales es de 12 meses.
