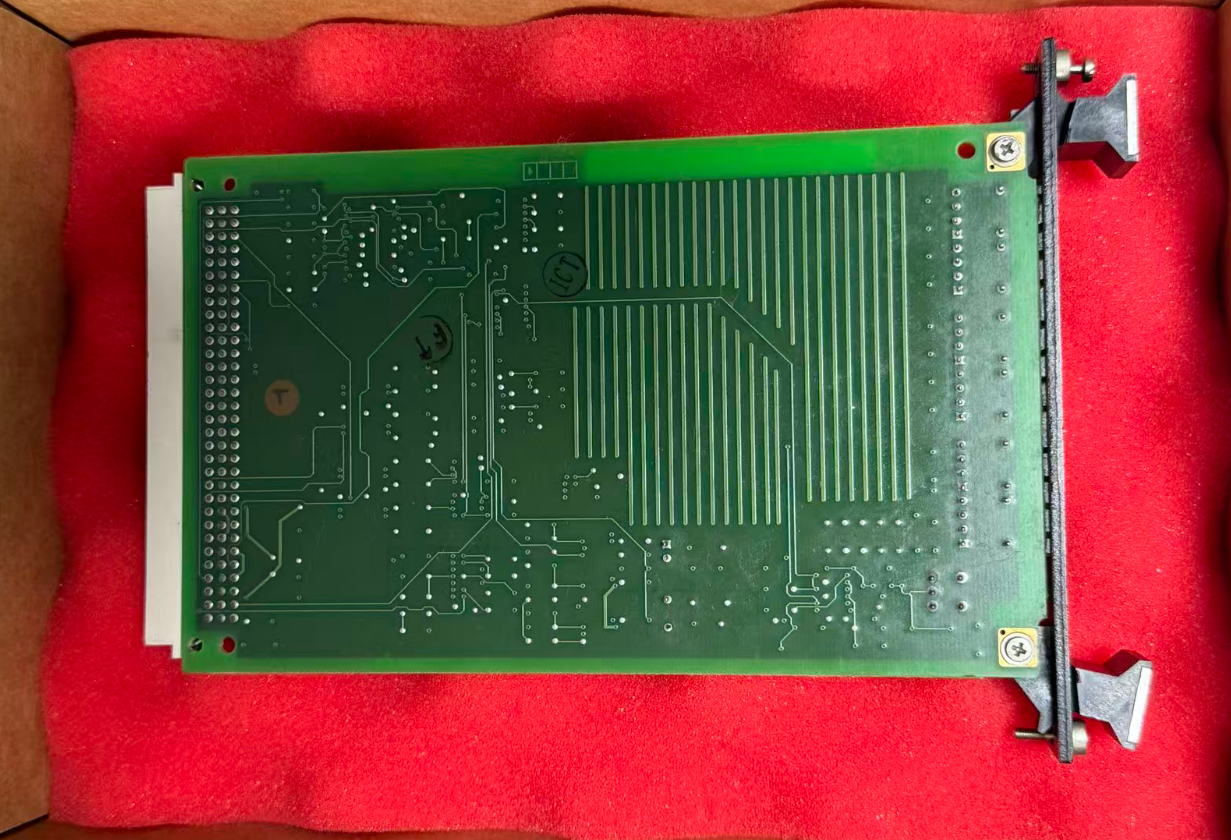

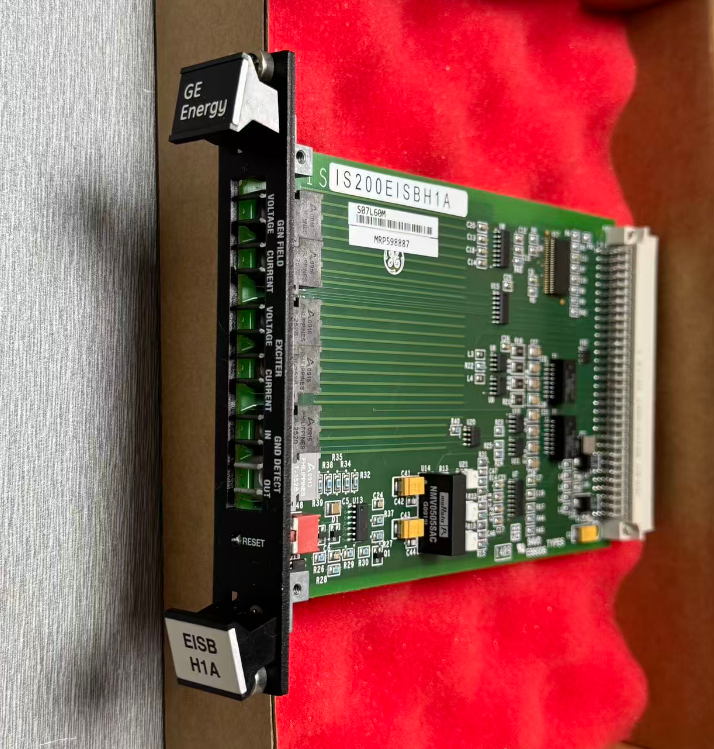

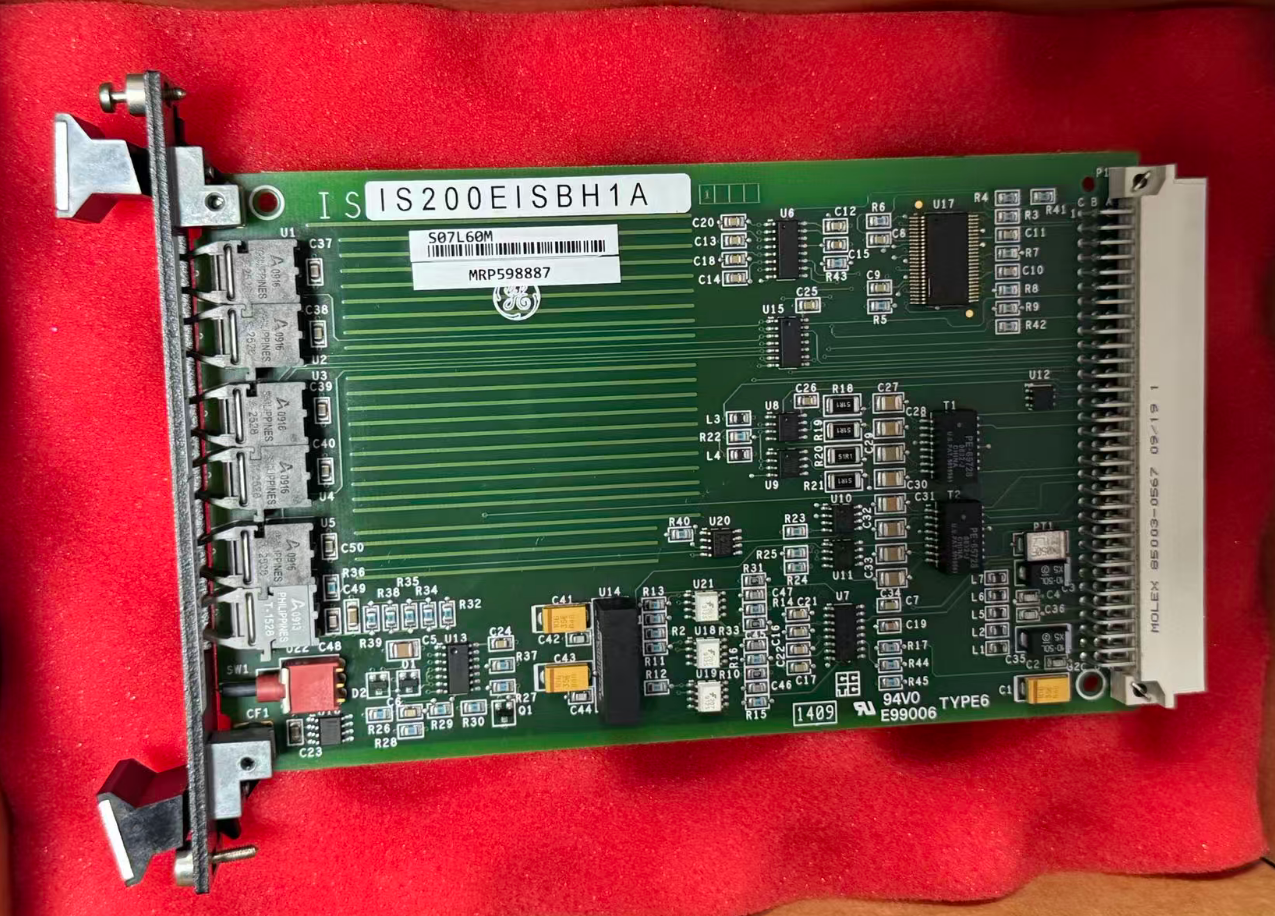

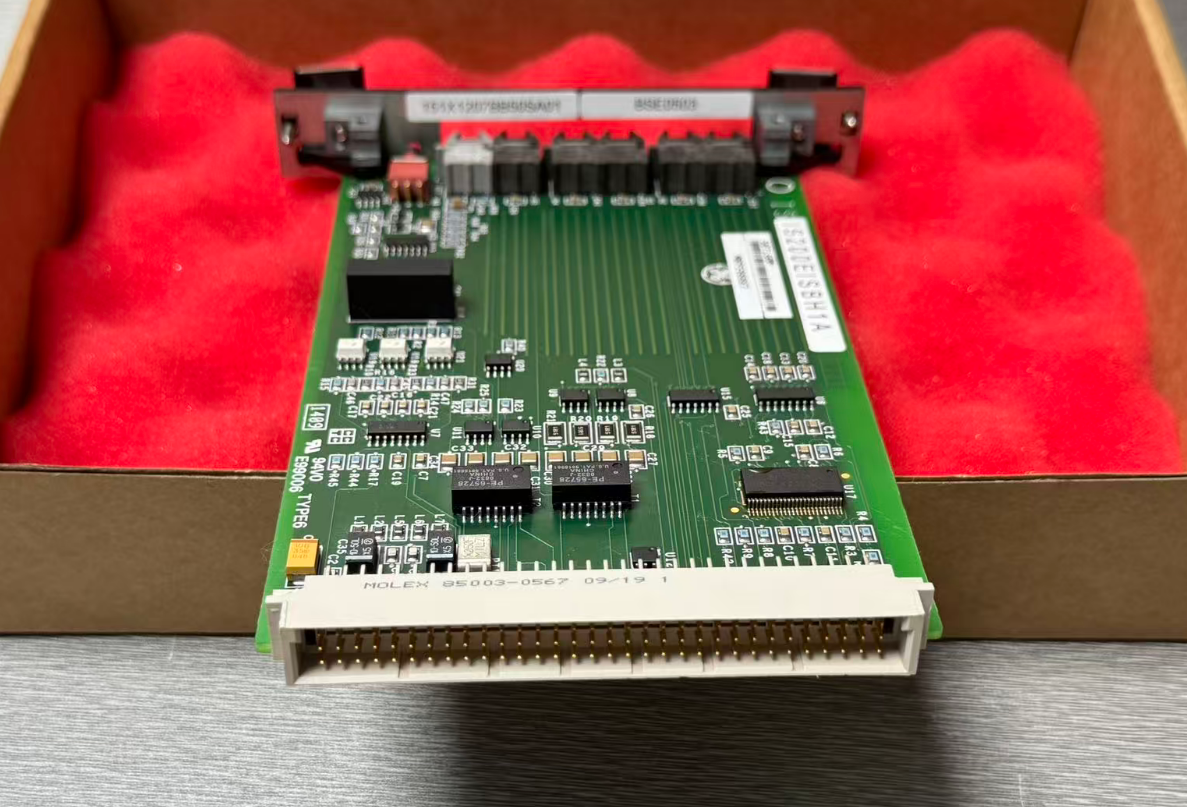

Placa de interfaz ISBus del excitador IS200EISBH1A GE Mark VI

El IS200EISBH1A es una Placa de Bus de Excitatriz (EISB) diseñada a medida por General Electric para el sistema de excitación estática EX2100. Esta placa forma parte de la serie Mark VI/Mark VIe de GE y sirve como un componente de comunicación central en los sistemas de control de excitación de turbinas de gas, turbinas de vapor y grandes grupos generadores.

La función principal de esta placa es proporcionar una interfaz de comunicación dedicada entre los controladores redundantes M1, M2 y C de la excitatriz. Recibe señales de retroalimentación de fibra óptica a través del plano posterior de control y las transmite al controlador DSPX, al tiempo que facilita la comunicación entre el DSPX y los puertos de herramientas y teclado a través de una interfaz RS-232C.

Además, la placa es responsable de recibir señales de corriente y voltaje del campo magnético del generador y transmitirlas al módulo de detección de tierra (EGDM).

• Utiliza una interfaz de comunicación ISBus propietaria con seis transceptores de fibra óptica HFBR para intercambio de datos de alta velocidad
• La arquitectura ADC de muestreo Σ-Δ de 24 bits permite mediciones simultáneas de corriente y voltaje con alta precisión
• Soporta funcionalidad de excitatriz redundante con conmutación automática de respaldo
• Opera en el rango de temperatura completo de -40°C a +85°C para diversos entornos industriales
• Mantenimiento simplificado sin indicadores LED, puentes ni fusibles

En parques eólicos, el IS200EISBH1A se puede instalar dentro de la góndola de la turbina para recopilar datos de sensores de vibración y temperatura, y luego transmitir los datos agregados al gabinete EX2100 en tierra a través de un solo cable Ethernet, reduciendo así la exposición de las líneas de bus sensibles a las duras condiciones climáticas.
