IS220PDIOH1A GE Mark VIe

• Temperatura de funcionamiento: -40 °C a +70 °C (hasta +85 °C para algunos modelos)
• Temperatura de almacenamiento: -55 °C a +90 °C
• Humedad relativa: 5 % - 95 % (sin condensación)
• Grado de protección: IP20
• Tensión de alimentación: 24 V CC (rango de funcionamiento: 9-36 V CC)
• Consumo de energía: <4 W
• Soporta varios modos de configuración, incluyendo simplex, redundancia dual y redundancia triple (TMR)
• Compatible con sistemas TMR y soporta aplicaciones de nivel de seguridad SIL 2
• Presenta un diseño intercambiable en caliente (Nota: La operación debe realizarse con la alimentación apagada), lo que permite el mantenimiento o reemplazo sin interrumpir la operación general

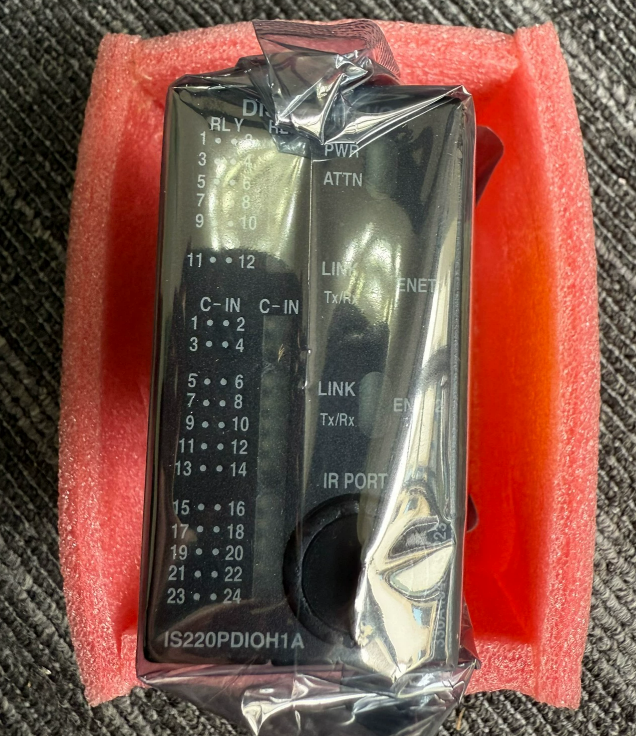

El IS220PDIOH1A es un módulo de entrada/salida (E/S) discreto altamente integrado diseñado por GE para su serie de sistemas de control Mark VIe Speedtronic. Como componente vital de un sistema de control distribuido (DCS), este módulo se utiliza principalmente para adquirir señales digitales de dispositivos de campo y emitir señales de control basadas en instrucciones del sistema de control, sirviendo como un puente crítico entre los dispositivos de campo —como sensores y actuadores— y el sistema de control.
Comúnmente conocido en la industria como "PDIO" (Discrete I/O Pack), la filosofía de diseño central del módulo es integrar altamente las funciones de entrada digital y salida digital en una sola PCB, proporcionando una solución integral para adquirir datos de y controlar dispositivos de campo como contactos, válvulas solenoides y alarmas. Intercambia datos en tiempo real con el controlador Mark VIe a través de Ethernet IONet dual de 100 Mbps full-duplex, asegurando tiempos de respuesta extremadamente cortos.

En una determinada central eléctrica, el uso de este módulo para monitorizar datos de rendimiento en tiempo real de la turbina de vapor ha mejorado significativamente el nivel de monitorización operativa. Al recopilar varios parámetros operativos de la turbina de vapor, el módulo proporciona soporte de datos preciso y en tiempo real para el sistema de control.

1. Instalar la placa de terminales: Instale de forma segura la placa de terminales seleccionada (TDBS o TDBT)
2. Insertar el módulo: Inserte el paquete de E/S PDIO directamente en el conector de la placa de terminales
3. Fijación mecánica: Asegure el módulo mecánicamente utilizando los pernos roscados junto a los puertos Ethernet; los pernos se deslizan en los soportes de montaje correspondientes en el bloque de terminales
4. Conexión Ethernet: Conecte uno o dos cables Ethernet. Al usar una conexión dual, ENET1 normalmente se conecta a la red del controlador R
5. Conexión de alimentación: Conecte el conector de alimentación de tres pines a una fuente de alimentación para suministrar energía al módulo
6. Configuración de software: Si es necesario, utilice el programa ToolboxST para configurar el paquete de E/S
