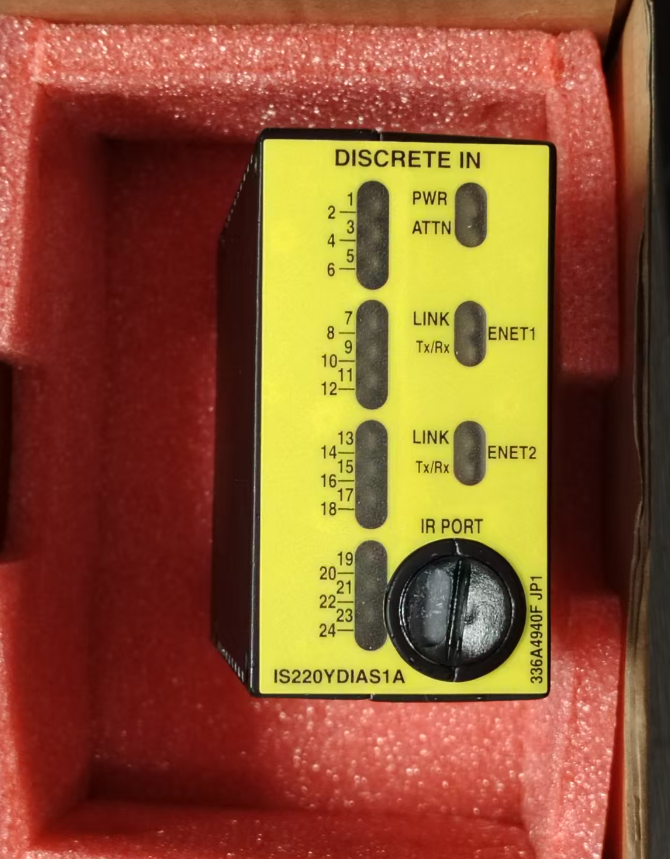

El IS220YDIAS1A es un módulo de entrada discreta/conmutada (Paquete de E/S) de alta fiabilidad desarrollado por General Electric para sus sistemas de control y seguridad funcional Mark VIe / Mark VIeS. Este módulo se utiliza principalmente para adquirir señales de conmutación de contacto seco y contacto húmedo de dispositivos de campo industriales y se utiliza ampliamente en turbinas de gas de alta resistencia, turbinas de vapor y aplicaciones de control de automatización industrial a gran escala.

La función principal del módulo es adquirir señales de interruptores de contacto seco de entornos de campo industriales (como el estado de inicio/parada del equipo, las posiciones de apertura/cierre de válvulas y las señales de contacto de falla). Suprime la interferencia electromagnética a través de circuitos de aislamiento eléctrico incorporados, convierte las señales en señales digitales reconocibles por el controlador y las transmite al sistema de control GE Mark VIe.

• Diseño Altamente Fiable: Adecuado para entornos industriales hostiles, con resistencia a vibraciones, humedad y fluctuaciones de temperatura.
• Rendimiento de Respuesta Rápida: Cuenta con un circuito de detección de señales de alta velocidad incorporado con un tiempo de respuesta de señal de ≤1 ms, lo que permite la captura precisa de señales de conmutación transitorias a nivel de milisegundo.
• Configuración Flexible: Cada canal tiene un indicador de estado LED independiente, lo que facilita el diagnóstico y la resolución de problemas rápidos.
• Capacidades Avanzadas de Diagnóstico: El módulo presenta funciones de diagnóstico integradas completas que monitorean el estado del canal y la salud de la comunicación en tiempo real.
• Garantía de Certificación de Seguridad: Certificado según las normas UL y CE, lo que lo hace adecuado para su uso en ubicaciones peligrosas y no peligrosas.
• Filtrado Programable por Software: Filtra eficazmente los fallos de señal causados por una fuerte interferencia electromagnética de los inversores y motores de las centrales eléctricas.

1. Preparación: Verifique el embalaje antiestático del nuevo módulo y use una correa de muñeca antiestática (Correa de Muñeca ESD).

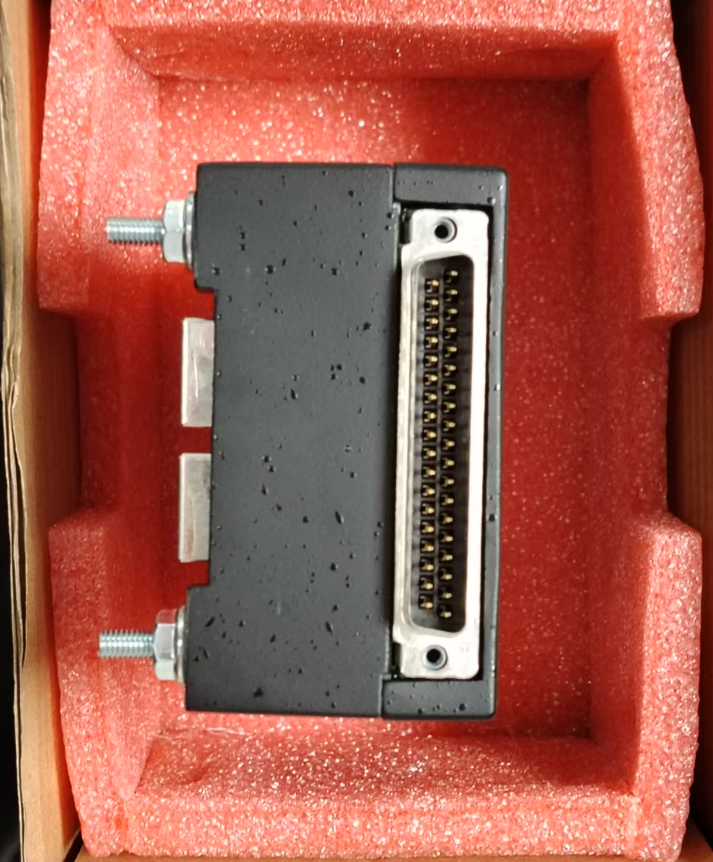

2. Alineación: Alinee el conector de alta densidad D-Sub en el IS220YDIAS1A con el zócalo correspondiente en la placa de terminales.
3. Fijación y Bloqueo: Apriete suavemente los tornillos de montaje en ambos lados del módulo para asegurar un buen contacto eléctrico y un bloqueo seguro (evite apretar demasiado).
4. Conexión del Cable Ethernet: Conecte el cable Ethernet IONet de doble puerto al puerto RJ-45 en la parte superior del módulo.
5. Configuración del Sistema: Asigne el nuevo módulo en el software de configuración ToolboxST e implemente el archivo de configuración.

En el sistema de control de turbinas de vapor de una central térmica, el módulo IS220YDIAS1A es responsable de adquirir señales discretas de varios sensores, como señales de contacto de interruptores de temperatura e interruptores de presión. Estas señales reflejan el estado operativo del equipo, y el módulo transmite las señales adquiridas al sistema de control para su análisis y procesamiento.

El módulo también es capaz de regular la velocidad de rotación de la turbina de vapor y realizar tareas como el acoplamiento del freno, la determinación automática del estado térmico, la selección del modo de arranque, la aceleración y el mantenimiento de una velocidad constante de 3.000 rpm.

¿Cuántos canales de entrada tiene el IS220YDIAS1A?
Este módulo proporciona 32 canales de entrada discretos.

¿Qué tipos de señales de entrada soporta el IS220YDIAS1A?
Soporta señales de contacto seco (contacto pasivo) y contacto húmedo, y es compatible con señales activas PNP/NPN de 24V CC. El rango de voltaje de entrada es de 24V CC a 32V CC.

¿Cuál es el rango de temperatura de operación del IS220YDIAS1A?
El rango de temperatura de operación es de -40°C a +85°C.

¿Cuál es el período de garantía de este módulo?
Típicamente, el período de garantía para productos originales es de 12 meses.
