  • IS230JPDGH1B GE Mark VIe
  • IS230JPDGH1B GE Mark VIe
  • IS230JPDGH1B GE Mark VIe
  • IS230JPDGH1B GE Mark VIe
Lugar de origen EE.UU
Nombre de la marca GE
Certificación Certificate of Origin
Número de modelo IS230JPDGH1B
Documento GE-Mark-VIe-VIeS.pdf
Cantidad de orden mínima 1 unidad
Precio $5000
Detalles de empaquetado Embalaje en caja original
Tiempo de entrega 5-7 días
Condiciones de pago T/T
Capacidad de la fuente 1-99 unidades/3-5 días
Datos del producto
Marca GE Número de módulo IS230JPDGH1B
Catalogar marca vie Precio de venta - ¿Qué es eso?
Condición En stock Origen EE.UU
Plazo de entrega 3-5 días laborables Garantía 1 año
Peso 1KG
Deja un mensaje
Descripción de producto

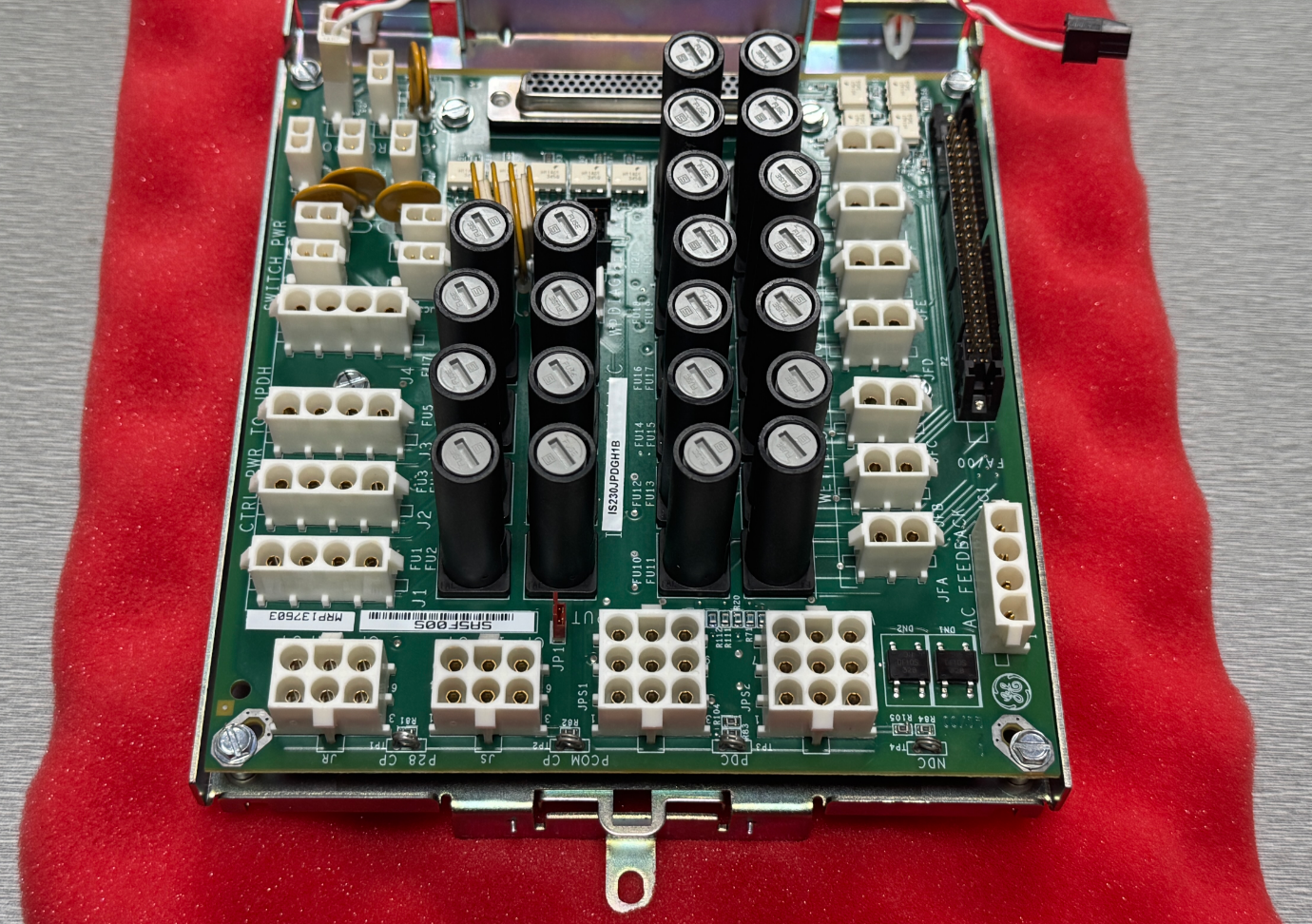

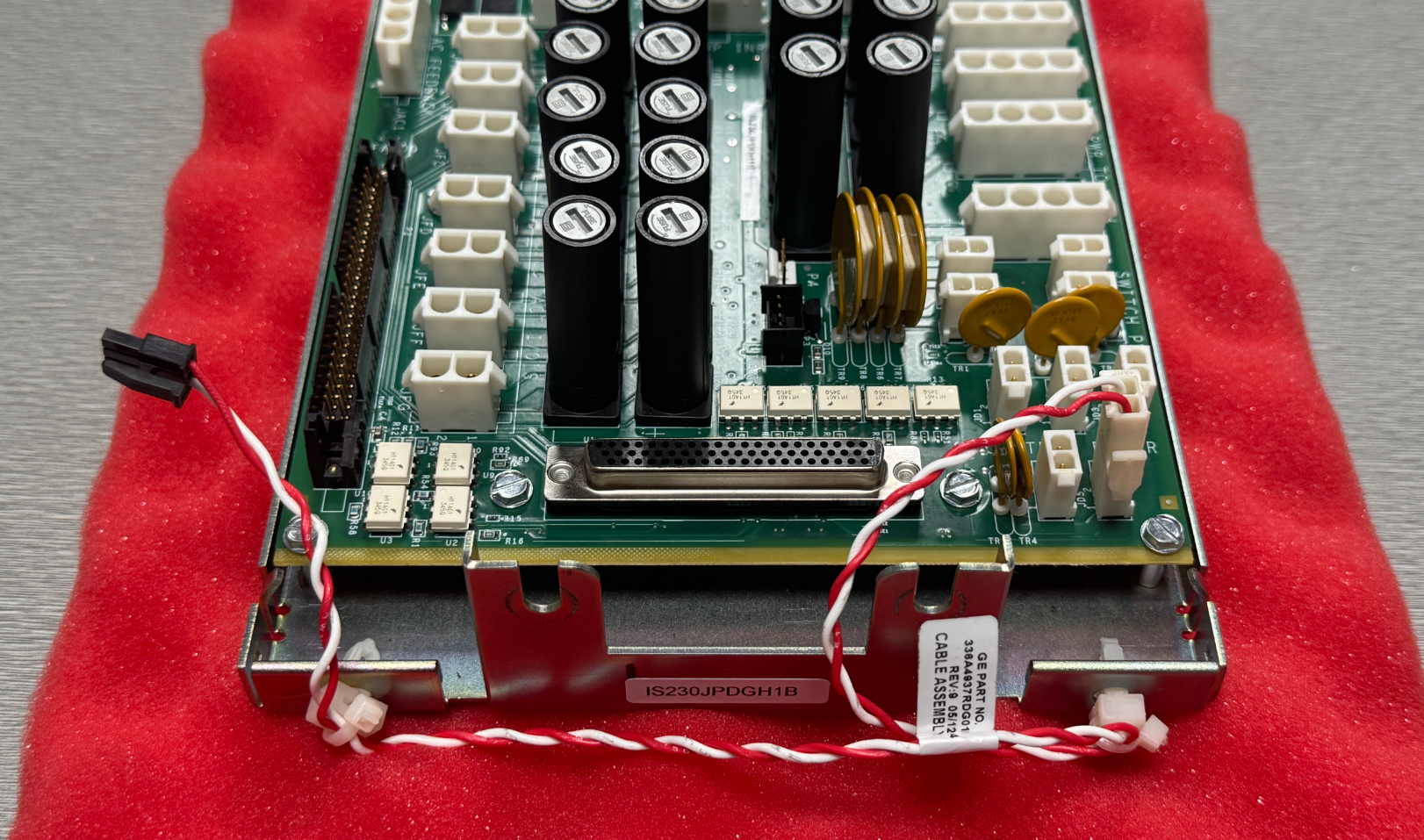

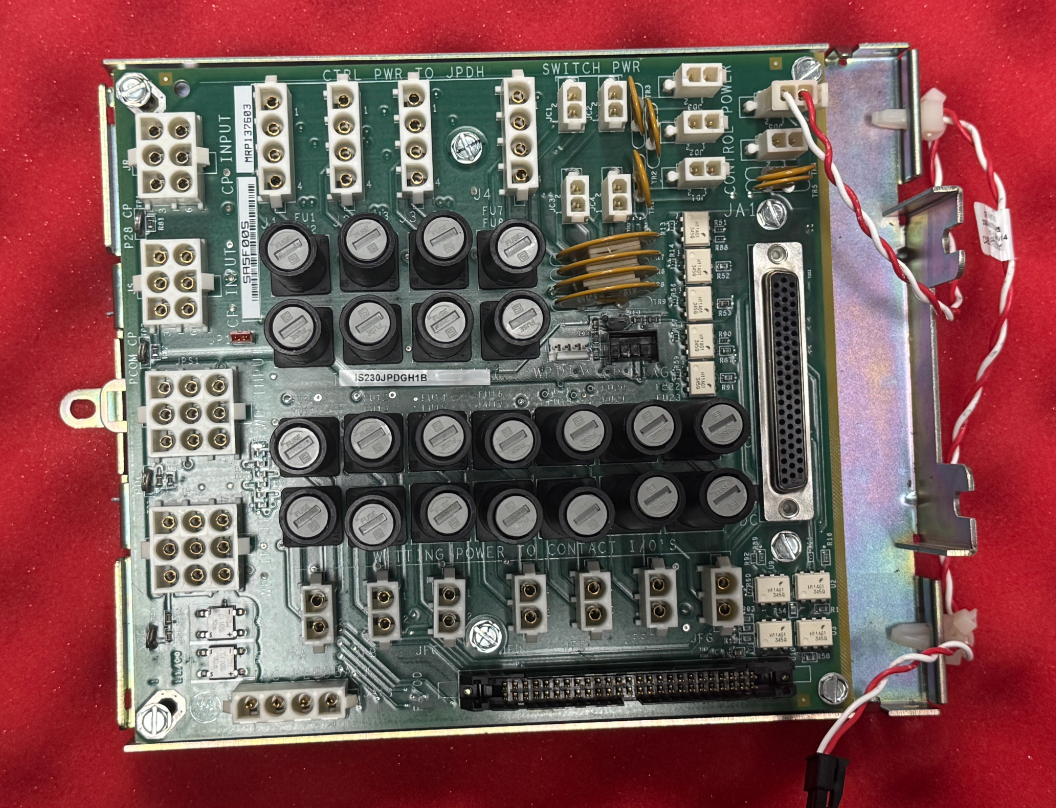

IS230JPDGH1B GE Mark VIe

El GE IS230JPDGH1B es un módulo de control industrial multifuncional. Este modelo cumple diversas funciones en el campo de la automatización industrial, siendo su función principal la de un módulo de distribución de energía redundante de 28V CC (PDM), y forma parte de la serie de sistemas de control SPEEDTRONIC Mark VIe.


Como componente clave del sistema Mark VIe, este modelo es principalmente responsable de ramificar y distribuir la energía de control de CC suministrada al sistema a través de múltiples canales.

Integra funciones de protección contra sobrecargas y cortocircuitos para proporcionar circuitos de suministro de energía aislados para diversas cargas dentro del rack, incluidas tarjetas de E/S, módulos de terminales de campo, sensores y válvulas solenoides. En escenarios de distribución de energía de alta densidad, este módulo puede suministrar energía de 48V CC a hasta 24 paquetes de E/S Mark VIe y 3 switches Ethernet.

Especificación Detalles
Nombre de la marca General Electric
Modelo IS230JPDGH1B
Catálogo Mark VIe
Peso bruto/Peso de envío 2.2 lbs / 35.2 oz / 1kg
Tamaño del embalaje 16cm x 16 cm x 12 cm
País de origen EE. UU.
Código HS 8537101190
Tiempo de entrega En stock
Puerto de envío Xiamen
Pago T/T
Precio de venta $5000
Garantía 12 meses
Tiempo de entrega 3-5 días laborables
Socios de mensajería DHL, UPS, TNT, FedEx y EMS
Ventajas clave
  • Con montaje estándar en riel DIN de 35 mm y diseño modular, el módulo permite una rápida instalación, extracción y mantenimiento.
  • Un amplio rango de temperatura de funcionamiento de -30 °C a +65 °C, combinado con un recubrimiento triple a prueba y un diseño de blindaje metálico, permite que el módulo resista las duras condiciones de los gabinetes de control en zonas de alto riesgo a prueba de explosiones.
  • La combinación de entradas de doble redundancia y una arquitectura triple redundante TMR garantiza una disponibilidad del sistema extremadamente alta.
  • Los módulos utilizan componentes de grado industrial y un diseño sellado, lo que proporciona una fuerte resistencia a las vibraciones y a las interferencias electromagnéticas.
Instrucciones de instalación
  1. Verificar que la alimentación esté apagada: Antes de la instalación, asegúrese de que la fuente de alimentación del gabinete de control esté aislada y de que no haya voltaje en la barra colectora de distribución de energía.
  2. Instalación en riel DIN: Deslice el módulo en la ranura de montaje a lo largo del riel DIN estándar de 35 mm, asegurándose de que esté instalado de forma segura.
  3. Mantener espacio libre: Mantenga un espacio libre de enfriamiento mínimo de 5 cm con respecto a los equipos circundantes.
  4. Conexión de cableado: Consulte el diagrama de cableado en el lateral del módulo. Conecte el cable de alimentación de CC externo a los terminales de entrada (distinguiendo entre positivo y negativo), luego conecte los cables de alimentación de cada dispositivo de carga a los terminales de salida correspondientes.
  5. Apretar los terminales: Apriete los tornillos de los terminales para evitar que se aflojen y cubra los extremos de los cables expuestos con cinta aislante.
Caso de estudio

En una determinada central eléctrica de ciclo combinado, tres módulos IS230JPDGH1B operaban simultáneamente en una configuración triple redundante TMR. Los tres módulos ejecutaban la misma lógica de control en paralelo y emitían comandos de control a través de un mecanismo de votación "dos de tres".


Durante una revisión de mantenimiento rutinaria, se descubrió que un fusible en uno de los módulos se había deteriorado; sin embargo, gracias a la arquitectura TMR, el sistema continuó operando normalmente y el personal de mantenimiento pudo reemplazar el módulo sin apagar la planta.

Preguntas frecuentes
¿Cuál es el rango de temperatura de funcionamiento del módulo?
El rango de temperatura de funcionamiento es de -30 °C a +65 °C (grado industrial), y algunos modelos son capaces de operar de -40 °C a +70 °C. El rango de temperatura de almacenamiento es de -40 °C a +85 °C.
¿Cómo se instala el módulo?
Se instala utilizando un riel DIN estándar de 35 mm. Para instalarlo, simplemente deslice el módulo en la ranura de montaje a lo largo del riel DIN; la extracción es rápida y sencilla. Antes de la instalación, asegúrese de que la fuente de alimentación del gabinete de control esté aislada y de que no haya voltaje en la barra colectora de distribución de energía.
¿Cuál es el período de garantía de este módulo?
Por lo general, el período de garantía para los productos originales es de 12 meses.
IS230JPDGH1B GE Mark VIe Industrial Control Module
