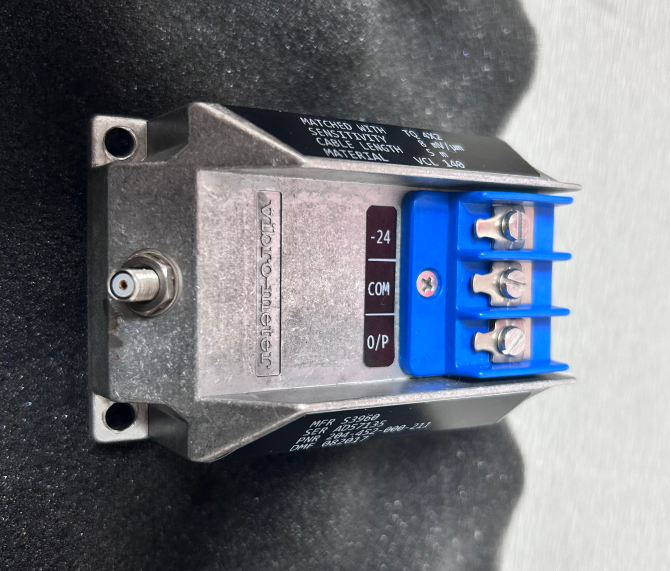

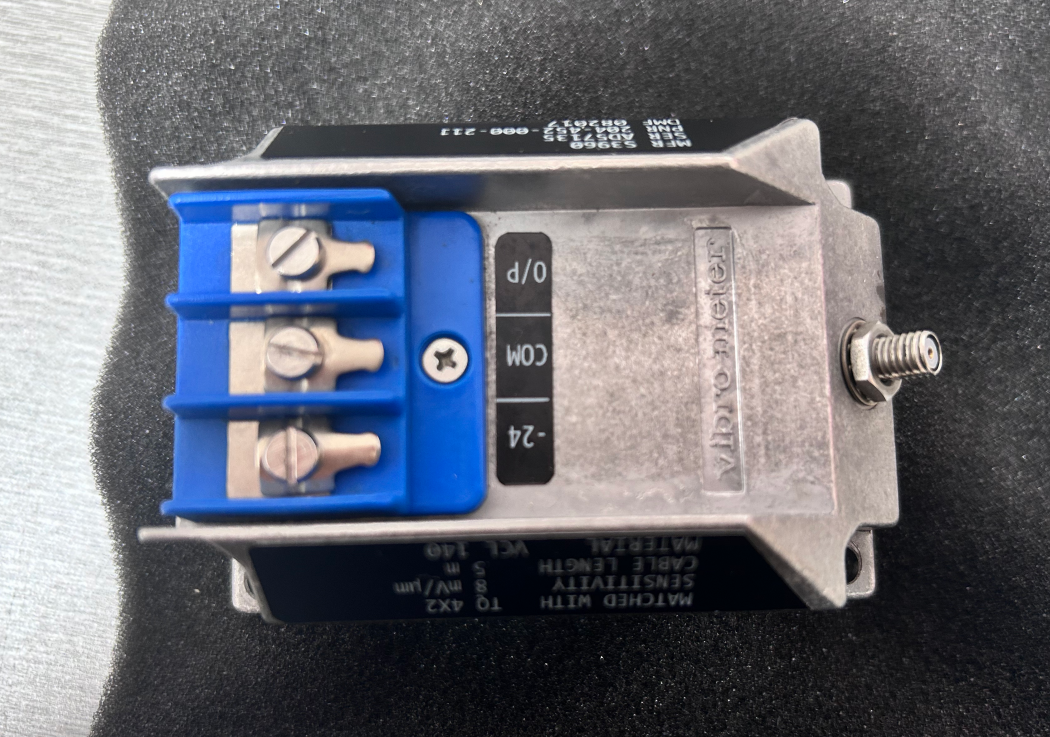

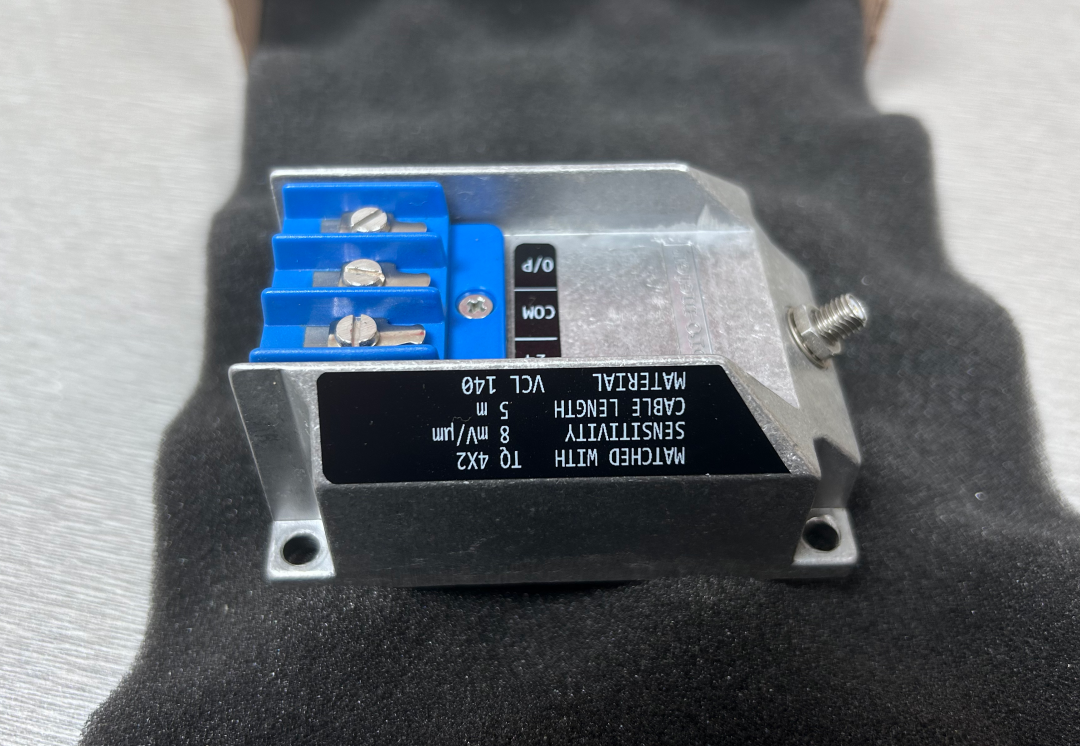

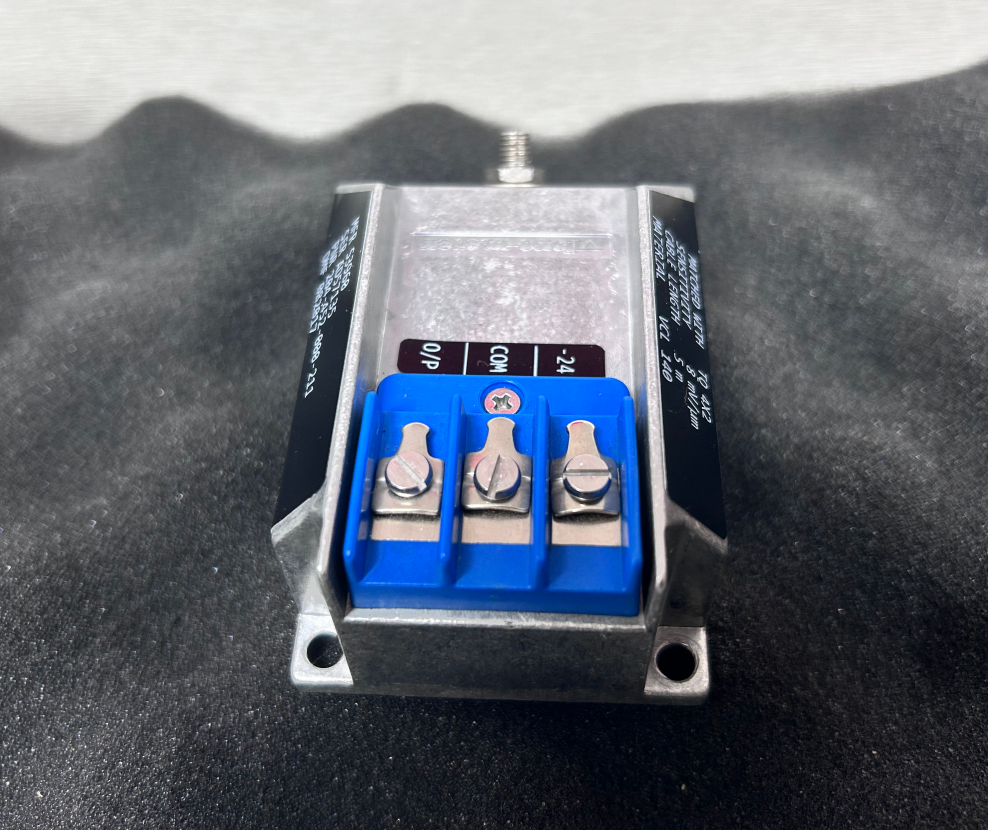

IQS452 204-452-000-021

El número de unidades de producción es el siguiente:es un acondicionador de señal de alto rendimiento diseñado principalmente para aplicaciones críticas de monitoreo de vibraciones en máquinas giratorias.Cuenta con un oscilador/demodulador de alta frecuencia integrado que suministra una señal de accionamiento a sensores compatibles y genera el campo electromagnético necesario para la medición de la brecha.

Cuando se combina con los sensores sin contacto TQ402 o TQ412, forma un sistema completo de medición de proximidad de corriente de remolino calibrado con componentes completamente intercambiables.El sistema permite medir sin contacto el desplazamiento relativo de los componentes móviles de la máquina, que emite una señal de voltaje o corriente proporcional a la distancia entre la punta de la sonda del sensor y el objetivo (por ejemplo, un eje de máquina).

• Válvula de tensión mínima: -1,6 V
• Válvula de tensión máxima: -17,6 V
• Rango dinámico: 16 V
• Impedancia de salida: 500 Ω
• Corriente de cortocircuito: 45 mA
• Voltado de alimentación: -20 V a -32 V
• Corriente de alimentación: 13 ± 1 mA (máximo 25 mA)
• Capacidad de entrada: 1 nF
• Inductancia de entrada: 100 μH

• Medición de alta precisión: logra una medición de desplazamiento a nivel de micrones basada en el principio de la corriente de remolino
• Excepcional fiabilidad: Componentes de alta calidad y carcasa de aluminio extrudido, adecuados para ambientes industriales adversos
• Configuración flexible: rango y sensibilidad de medición configurables; admite salida de corriente o voltaje
• Certificación a prueba de explosión: doble certificación ATEX y CSA para su uso en entornos potencialmente explosivos
• Intercambiabilidad de los componentes: todos los componentes del sistema son totalmente intercambiables, lo que facilita el mantenimiento
• Amplia adaptabilidad a las temperaturas: rango de temperatura de funcionamiento de -30°C a +70°C
• Transmisión de señal a larga distancia: el modo de salida de corriente admite la transmisión de señal a larga distancia
• Apoyo de mantenimiento predictivo: vigilancia en tiempo real del estado de vibración de las máquinas giratorias

Generación de energía: control de vibraciones de turbinas de vapor, turbinas de gas, generadores y turbinas eólicas

Petróleo y gas: Análisis y control de las vibraciones de los compresores, bombas y tuberías

Fabricación: Gestión sanitaria de equipos críticos como motores eléctricos, cajas de cambios y ventiladores

Transportes: ensayos de motores de aeronaves y seguimiento de rodamientos ferroviarios

Máquinas giratorias: turbocompresores, turbinas hidráulicas, generadores de CA, etc.

Una central eléctrica de gas utiliza el IQS 452 (modelo 204-452-000-021) junto con los sensores de proximidad TQ 412 para monitorear la vibración del eje y el desplazamiento axial de sus turbinas de gas en tiempo real.

El sistema emite una señal de tensión de alta sensibilidad de 8 mV/μm y se conecta al DCS a través de una configuración de tres cables.permitir que el equipo de operaciones y mantenimiento detecte temprano las tendencias anormales de vibración y evite los apagones no planificados.

¿Qué tipos de salida admite el IQS 452 (204-452-000-021)?

Este modelo utiliza una salida de voltaje (configuración de 3 cables) con un rango de salida de -1,6 V a -17,6 V y un rango dinámico de 16 V.La serie IQS 452 también admite una configuración de salida de corriente (2 cables), que se pueden seleccionar en función de los requisitos de pedido.

¿Qué sensores se pueden utilizar con el IQS 452?

El IQS 452 está diseñado principalmente para su uso con los sensores de proximidad sin contacto TQ 402 o TQ 412.

¿Cómo se determina la longitud total del sistema?

La longitud total del sistema (TSL) es la suma de la longitud del cable integral del sensor y la longitud del cable de extensión.El requisito mínimo de TSL es de 4.4 m para un enlace de 5 m y 8.8 m para un enlace de 10 m.

¿Cuál es el período de garantía?

Garantía industrial estándar: 12 meses; con una instalación adecuada y sin sobrecarga, el producto tiene una vida útil de 5-10 años.
