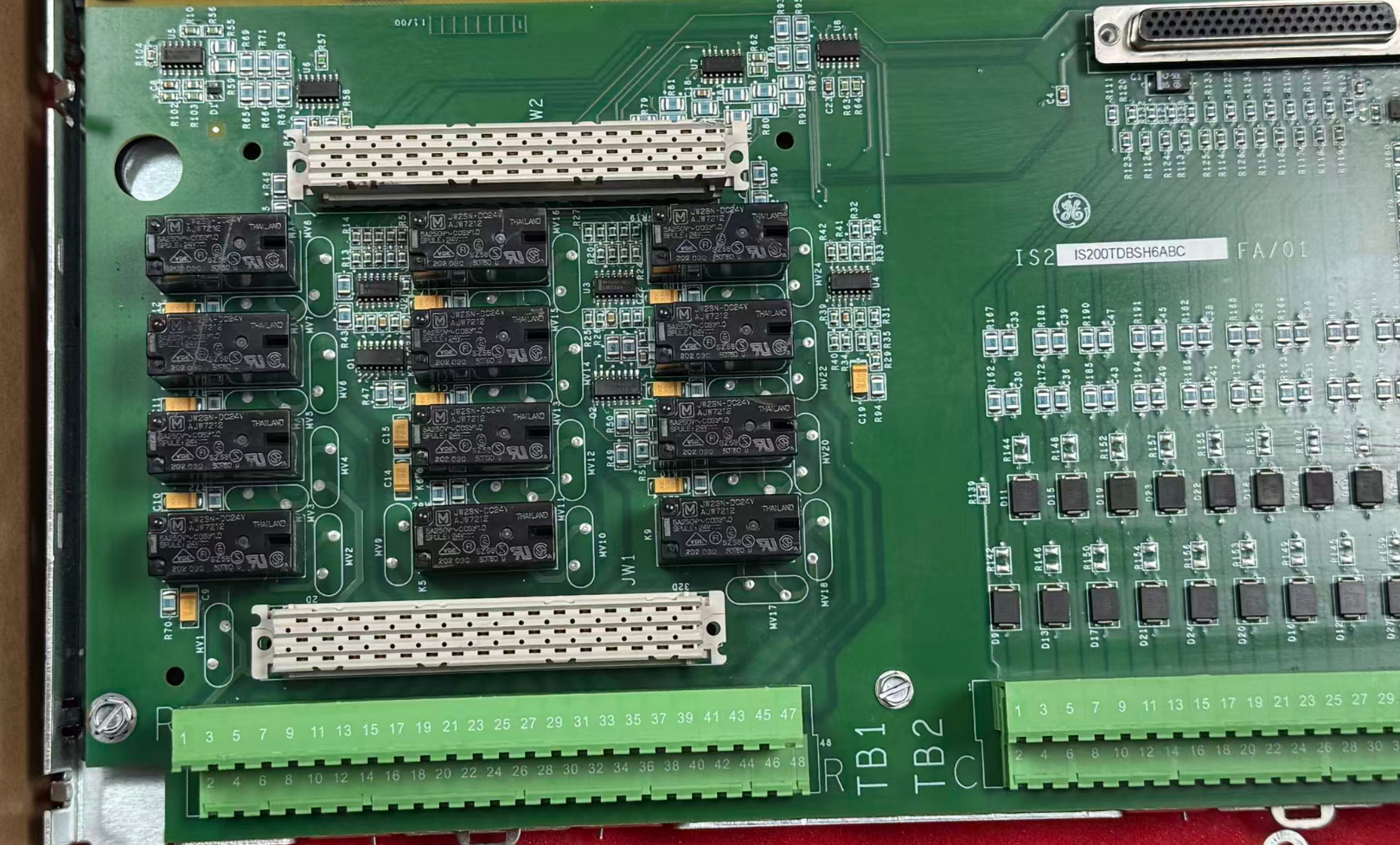

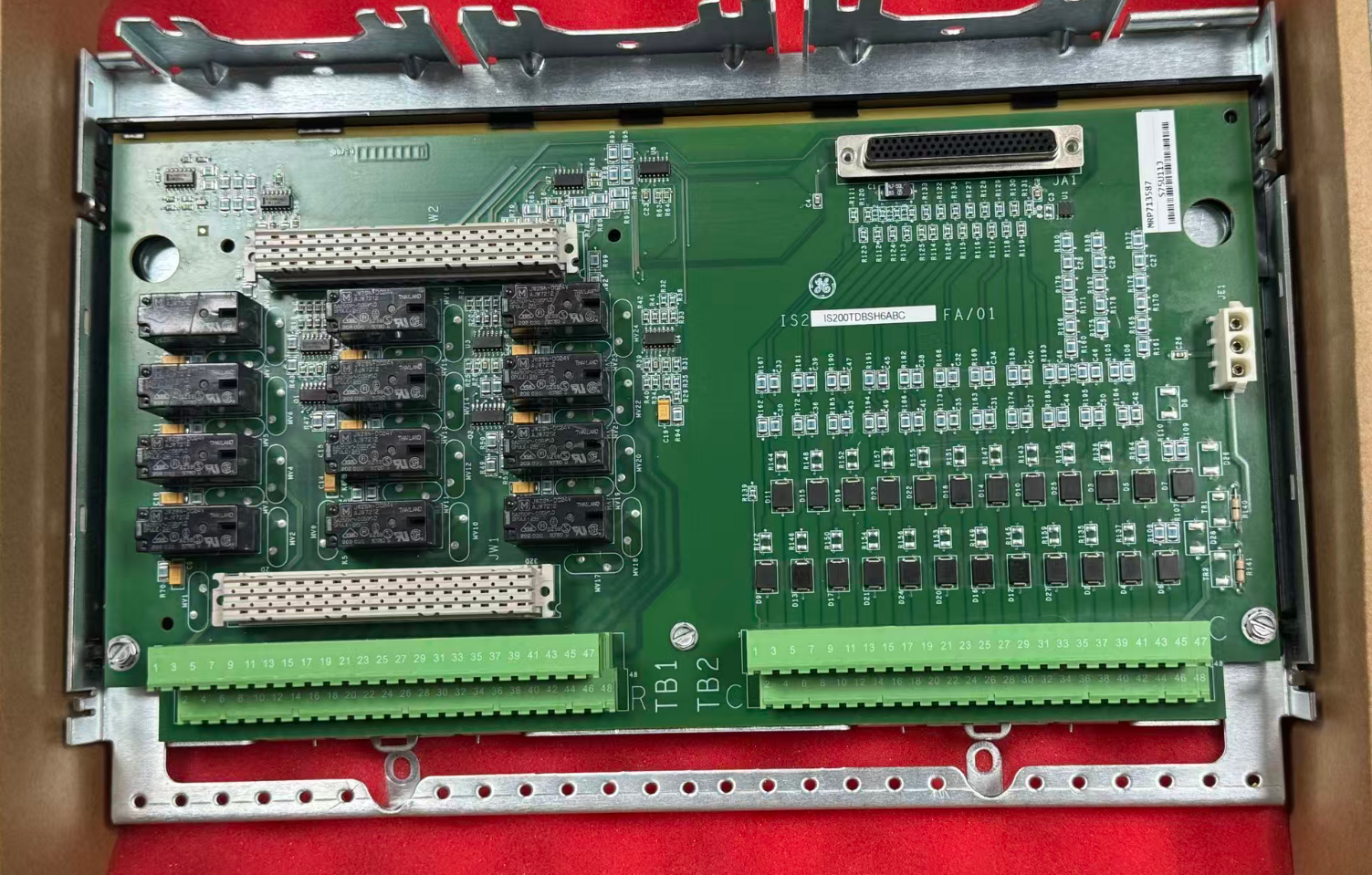

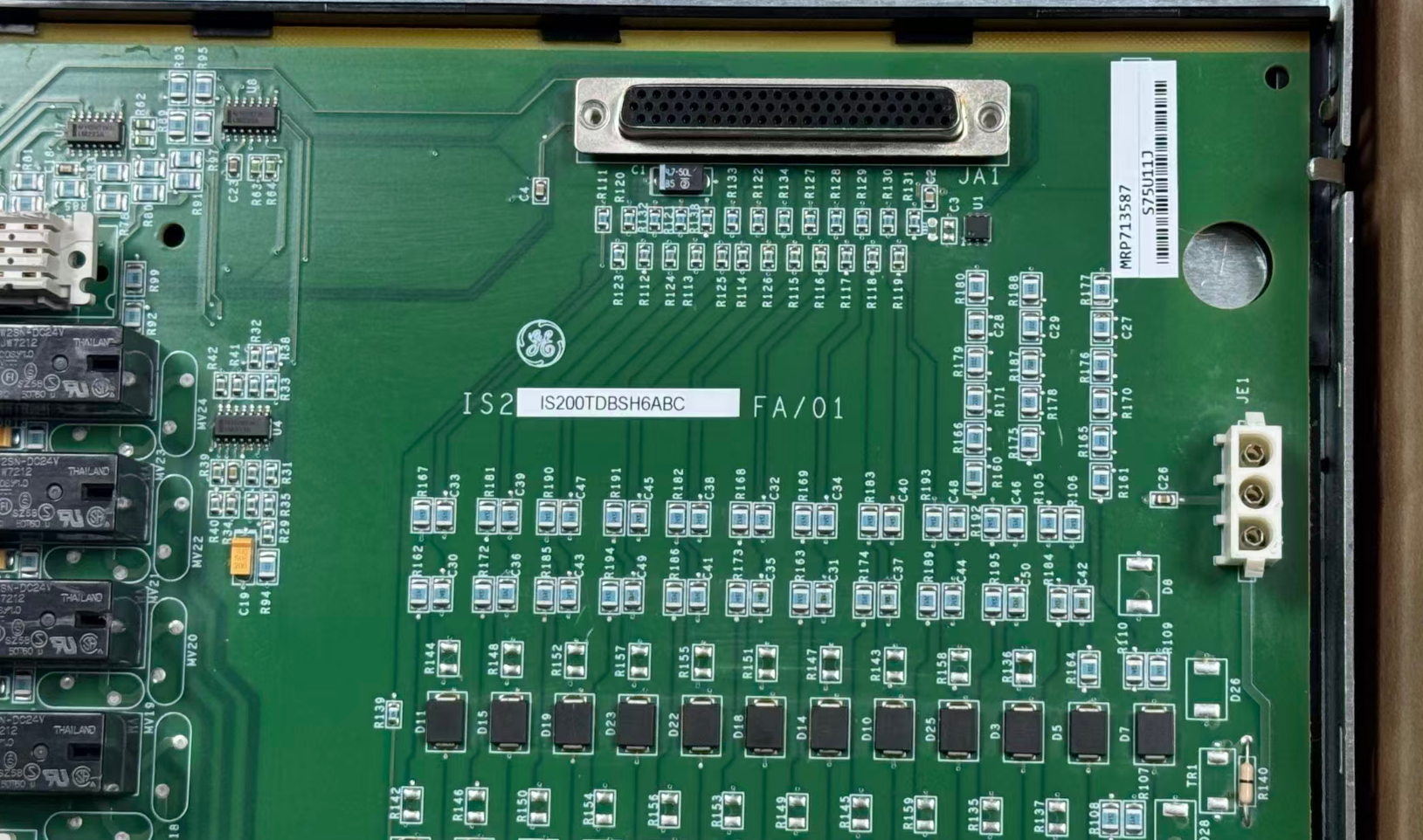

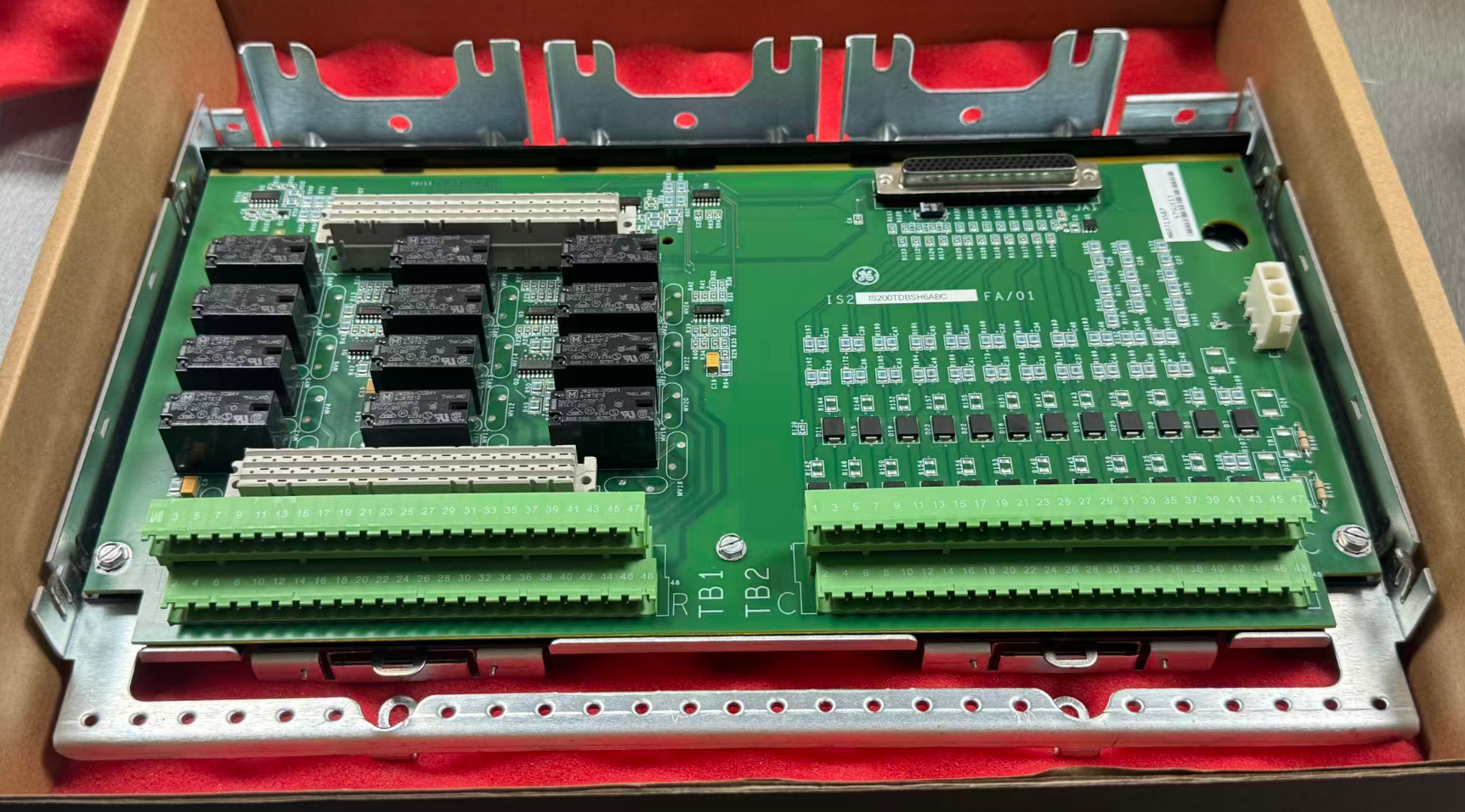

IS200TDBSH6A GE Mark VI Tablero de terminales simplex de E/S discretas

El GE IS200TDBSH6A es un Discrete Simplex Terminal Board. Actuando como una interfaz física, conecta señales lógicas de varios sensores discretos basados en el campo (como interruptores de presión,interruptores de temperatura, y las señales de posición de las válvulas) al sistema de control.Convierte los comandos lógicos del controlador en salidas de contacto seco a través de relés a bordo para conducir actuadores externos como válvulas de solenoides y contactores.

Este modelo es la contraparte simple de la versión TMR (Triple Modular Redundant), TDBTH6A, y está diseñado para circuitos auxiliares y BOP (Balance of Plant) no críticos para la seguridad.El sufijo del modelo "6A" es crítico; significa compatibilidad de 125V DC, con divisores de voltaje y varistores de óxido metálico (MOV) específicamente diseñados para transientes de 125V, lo que lo distingue de la versión de 24V (sufijo "H2A").

• Canales de entrada: 24 canales, aislados en grupo (compatibles con contacto seco)
• Voltagem de humedecimiento de entrada: 100-145 V CC (nominal 125 V CC)
• Canales de salida: 12 relés SPDT de tipo C
• El valor de contacto: 0,6 A @ 125 V DC / 3,15 A @ 24 V DC / 120 V AC
• Potencia lógica: +5 V de CC (desde el paquete PDIO)
• Potencia de campo: 125 V de corriente continua externa (proporcionada por el usuario)
• Válvula de aislamiento: 1500 Vrms (canal a plano trasero)
• Temperatura de funcionamiento: -30°C a +65°C
• Humedad relativa: 5-95% RH (no condensante)
• Instalación: Rejillo DIN o montaje en superficie plana

Se trata de un sistema de control de las emisiones de gases de escape.

• Sirviendo como una alternativa simple a la versión TMR, este modelo elimina la necesidad de hardware TMR en bucles no críticos,Reducción de los costes en aproximadamente un 50% en comparación con la versión TMR, al tiempo que se reducen los costes de los gabinetes y el inventario de repuestos.
• Apoya directamente los dispositivos de campo de 125 V CC que se encuentran comúnmente en las centrales eléctricas, eliminando la necesidad de convertidores de señal externos y simplificando la arquitectura del sistema.
• El diseño utiliza componentes discretos en lugar de altos niveles de integración, ofreciendo una mayor flexibilidad para el mantenimiento futuro y el reemplazo de componentes específicos.
• Diseñado para un amplio rango de temperaturas industriales, resiste los ambientes de operación duros de las centrales eléctricas.garantizar una alta fiabilidad y durabilidad.
• Apoya el intercambio en línea en caliente y utiliza EEPROM incorporado para identificar automáticamente los tipos de canal, lo que permite reemplazar cualquier bloque terminal en solo unos 3 minutos.

1. Inspeccionar periódicamente la integridad del revestimiento conforme para evitar cortocircuitos de la placa de circuito causados por corrosión química o daños físicos
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. Durante el tiempo de inactividad del equipo para el mantenimiento,comprobar la estanqueidad de las pinzas del carril DIN o los tornillos de montaje y eliminar el polvo acumulado de la superficie del tablero para garantizar una disipación de calor y un rendimiento de aislamiento óptimos

En una gran central eléctrica de ciclo combinado, el equipo de ingenieros mejoró el terminal de E/S central al modelo IS200TDBTH6A para evitar que el ruido de alta frecuencia desencadenara falsas alarmas de apagado.

Gracias al filtrado de hardware superior de la unidad y las capacidades de supresión de voltaje CA de 12 V RMS, el ruido de alta frecuencia se aisló efectivamente, elevando la precisión de transmisión de la señal al 100%.

Tras la actualización, la planta no sólo eliminó el riesgo de apagones no planificados causados por falsas alarmas, sino que también logró un control preciso de los equipos auxiliares mediante salidas de relé estables,Mejora significativa de la eficiencia y seguridad operativas generales de la unidad.
