IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Lugar de origen EE.UU
Nombre de la marca GE
Certificación Certificate of Origin
Número de modelo IS200TVIBH2B
Documento GE Mark VI.pdf
Cantidad de orden mínima 1 pieza
Precio $1900
Detalles de empaquetado Embalaje en caja original
Tiempo de entrega 5-7 días
Condiciones de pago T/T
Capacidad de la fuente 1-99 unidades/3-5 días
Datos del producto
Marca GE Número de módulo IS200TVIBH2B
Catalogar Marcos VI Precio de venta $1.900
Condición En stock Origen EE.UU
Plazo de entrega 3-5 días laborables Garantía 1 año
Peso 1KG
Deja un mensaje
Descripción de producto

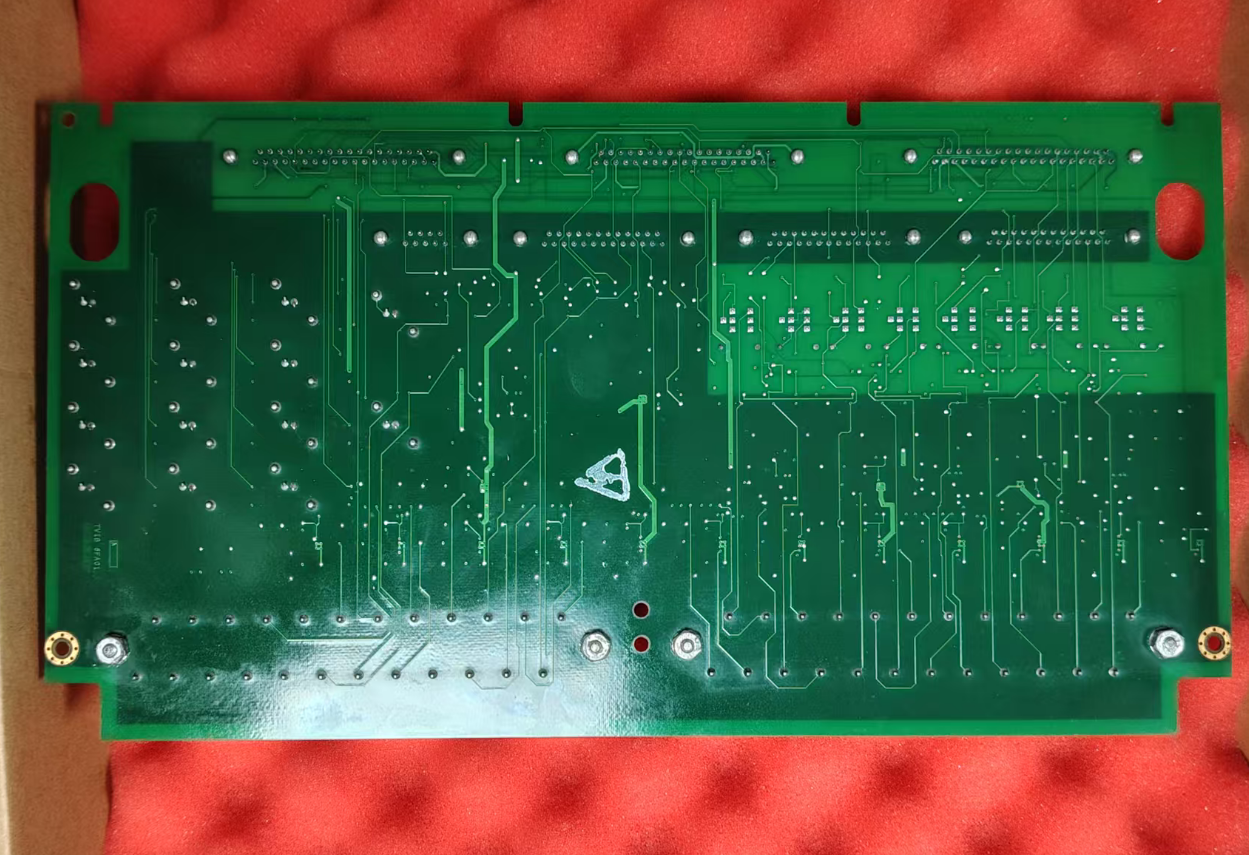

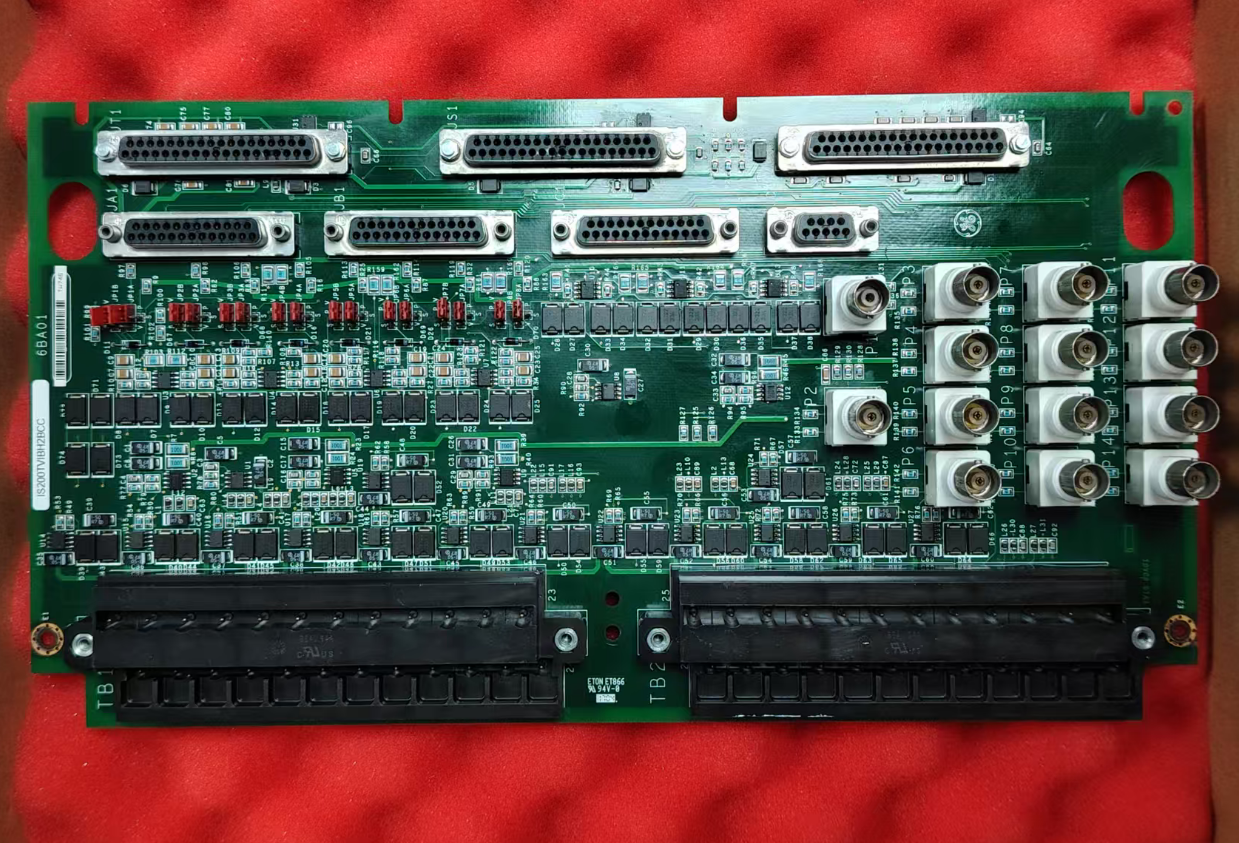

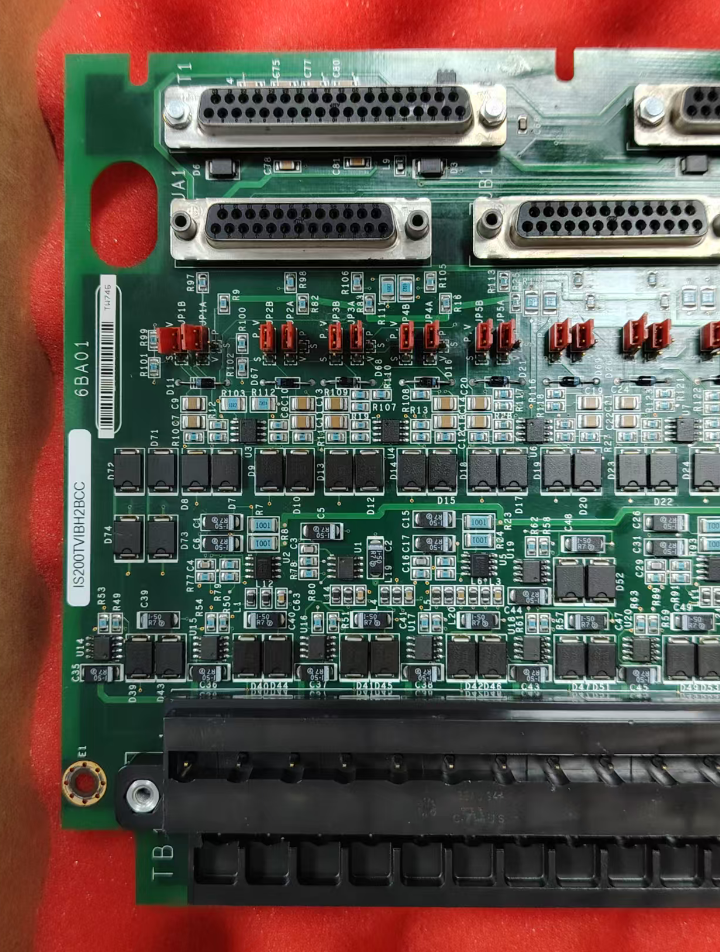

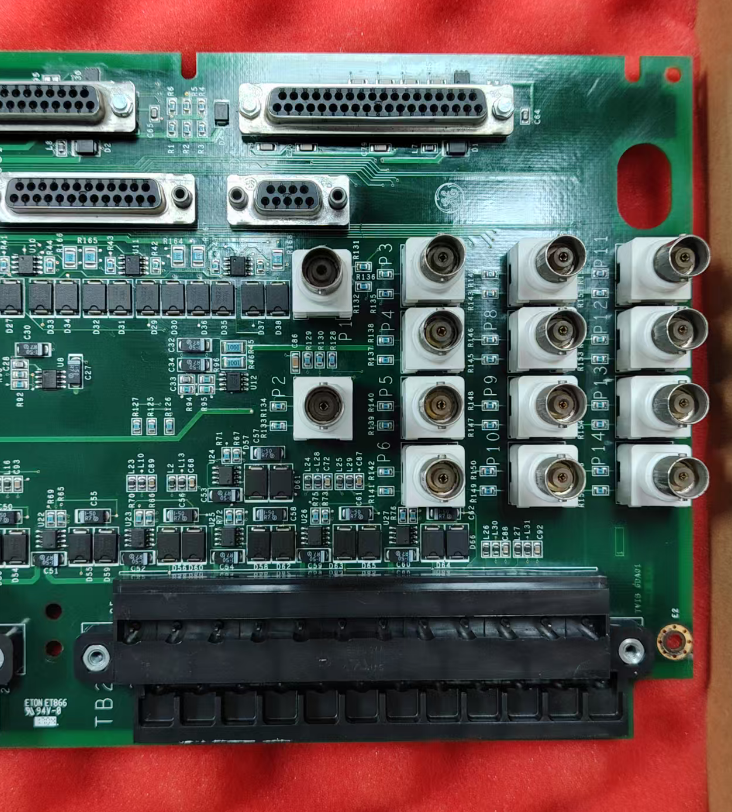

Tablero de terminales de vibración IS200TVIBH2B GE Mark VI
El IS200TVIBH2B es un tablero terminal de señal de vibración diseñado y fabricado por General Electric (GE). Es un componente clave de la serie GE Mark VI/Mark VIe de sistemas de control de turbinas. Sirviendo como interfaz de hardware para el sistema de monitoreo de vibraciones, conecta sensores al módulo de control principal, lo que permite un monitoreo y protección precisos del estado de vibración de las unidades generadoras de turbinas de vapor.
En el sistema de análisis de vibraciones Mark VI, el IS200TVIBH2B normalmente funciona junto con la placa IS200VVIB. Cuando se utiliza con la placa VVIB, esta tarjeta se puede conectar hasta a tres placas VVIB de la misma serie. En una configuración de sistema TMR (redundancia de módulo triple), una sola placa TVIB se puede conectar a tres placas VVIB.
La función principal del IS200TVIBH2B es proporcionar mapeo directo de terminales físicos y eléctricos para instrumentación de maquinaria rotativa, manejo de acondicionamiento de señales, procesamiento de datos y comunicación con otros módulos. Sirve como punto de terminación principal para múltiples sondas de vibración y acelerómetros, enrutando señales analógicas a un GE Mark VIe o un sistema de monitoreo compatible.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Características clave
  • Tipo de producto: Tablero de terminales de vibración
  • Serie: Marco VI
  • Voltaje de entrada: 24 V CC
  • Temperatura de funcionamiento: -40°C a +70°C
  • Temperatura de almacenamiento: -40°C a +85°C
  • Puertos de E/S de vibración: 8
  • Total de canales de E/S: 16
  • Tipo de entrada: analógica
  • Rango de entrada: 0 a 10 V
  • Precisión: 0,1%
  • Resolución: 12 bits
  • Frecuencia de muestreo: 100 kHz
  • Interfaz de comunicación: RS485
Especificaciones del producto
Nombre de la marca electricidad general
Modelo IS200TVIBH2B
Catalogar Marco VI
Peso bruto 2,2 libras/35,2 onzas/1 kg
Tamaño de embalaje 16cm x 16cm x 12cm
País natal EE.UU
Código HS 8537101190
Plazo de entrega En stock
Puerto de embarque Xiamén
Pago T/T
Precio de venta $1900
Garantía 12 meses
Tiempo de procesamiento 3-5 días laborables
Socios de mensajería DHL, UPS, TNT, FedEx y EMS
Estudio de caso
En una aplicación que involucra una turbina de vapor industrial de extracción simple, el tablero de terminales IS200TVIBH2B se utiliza para conectar las sondas de vibración del eje X/Y instaladas en las carcasas de cojinetes delantera y trasera de la turbina. Adquiere las señales de vibración del rotor en tiempo real y transmite los datos al sistema de control Mark VI.
Cuando las amplitudes de vibración exceden los umbrales de alarma preestablecidos, el sistema alerta al operador; si la vibración empeora aún más y alcanza el umbral de disparo, se activa la lógica de protección y la turbina se apaga inmediatamente a través de un dispositivo de disparo electrónico (ETD), evitando así la fricción entre los componentes del rotor y el estator y evitando fallas catastróficas.
Vibration monitoring system application diagram
Precauciones de instalación
Instalación segura Asegúrese de que el tablero de terminales esté firmemente en su lugar dentro del gabinete. Todos los tornillos de montaje deben apretarse al par especificado para evitar que se aflojen debido a la vibración.
Selección de cables Para las señales de vibración se debe utilizar un cable de par trenzado blindado.
Aislamiento de cables Mantenga un aislamiento adecuado entre el cableado de campo de alto voltaje y los cables de señal de vibración de bajo voltaje para evitar el acoplamiento inductivo.
Especificaciones de puesta a tierra El blindaje del cable debe terminar en el punto de conexión a tierra designado en el tablero de terminales para garantizar que la impedancia total del bucle no exceda el umbral especificado para el módulo de monitoreo. El blindaje debe conectarse a tierra sólo en el extremo de la fuente de señal o según lo requiera la documentación de diseño del sistema para evitar bucles de tierra.
Ventilación y disipación de calor. Deje un espacio de ventilación de al menos 30 mm alrededor del módulo.
Pruebas posteriores a la instalación Después de la instalación, realice pruebas de continuidad eléctrica punto a punto para garantizar que no haya cortocircuitos entre los cables de señal y el chasis del gabinete.
Etiquetado de cableado de campo Todo el cableado de campo debe etiquetarse de acuerdo con el diagrama del circuito antes de conectarlo a los terminales de tornillo.
Métodos de mantenimiento
Pruebas en línea El sistema Mark VI admite pruebas funcionales en línea de sistemas de protección, incluidos bucles de monitoreo de vibración, lo que permite verificar la integridad de la alarma y la lógica de disparo mientras la unidad está en funcionamiento.
Monitoreo de condición A través de la estación del operador HMI (interfaz hombre-máquina), los operadores pueden ver información en tiempo real, como niveles de vibración, amplitud de vibración 1X y ángulo de fase, realizar análisis de tendencias e implementar mantenimiento predictivo.
Diagnóstico de fallas Cuando el sistema detecta anomalías como desconexiones de sensores, fallas de energía o señales fuera de rango, se generan mensajes de alarma específicos en la HMI para ayudar al personal de mantenimiento a identificar rápidamente el problema.
Preguntas frecuentes
¿El IS200TVIBH2B requiere calibración?
Esta tarjeta no tiene potenciómetros y no requiere ninguna calibración.
¿El IS200TVIBH2B es compatible con todas las tarjetas de la serie Mark VIe?
A excepción de la tarjeta VVIB, esta tarjeta no es compatible con ninguna otra tarjeta de la serie Mark VIe.
¿Qué velocidades de eje admite el IS200TVIBH2B?
Admite velocidades de eje que oscilan entre 3000 y 3600 rpm. Las velocidades de eje más altas requieren una frecuencia de muestreo más alta.
