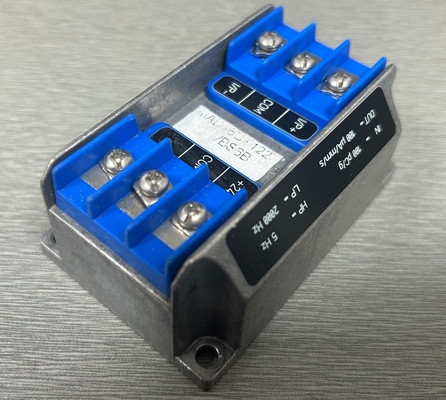

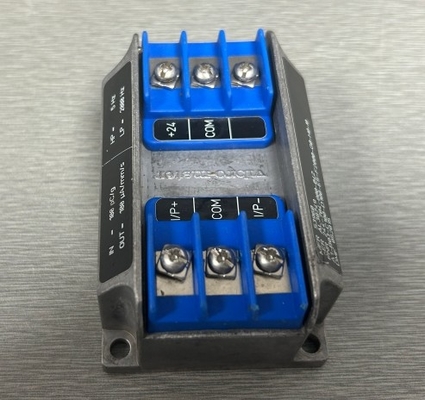

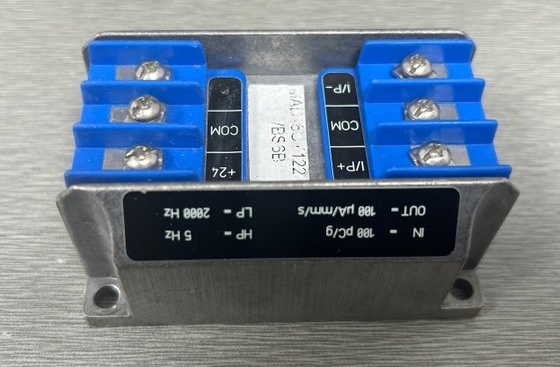

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Condicionador de señal Transductor basado en piezoeléctrico

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Condicionador de señal Transductor basado en piezoeléctrico

Características:

• Para acelerómetros piezoeléctricos CA xxx y sensores de presión dinámica CP xxx
• Filtros de paso alto y de paso bajo configurables
• Rango de frecuencia: 0,5 Hz a 20 kHz
• Integrador opcional para producir una salida de velocidad
• Transmisión opcional de corriente de dos cables o de voltaje de tres cables
• Certificado para uso en atmósferas potencialmente explosivas
• Hay una variedad de opciones de instalación disponibles

Descripción:

El acondicionador de señal IPC 704 convierte la señal basada en carga de un transductor piezoeléctrico en una señal de corriente o de voltaje.Esta señal de corriente o voltaje se transmite a la electrónica de procesamiento a través de un cable de transmisión estándar de 2 o 3 cables.

Los circuitos electrónicos del acondicionador de señal IPC 704 están incorporados en una carcasa de aluminio moldeado.El acondicionador de señal tiene filtros de paso alto y bajo configurables y un integrador opcional para dar una salida de velocidadAdemás, los filtros RFI protegen la entrada y la salida contra interferencias de radiofrecuencia y otras influencias electromagnéticas.

IPC 704 para sensores que utilizan materiales piezoeléctricos estándar (244-704-000-042-...)

• Transferencia sin integrador: 0,1 a 10 mV/pC o 0,1 a 10 μA/pC

• Transferencia con integrador: 981 a 98 100 mV/s (p.c.) o 981 a 98 100 μA/s (p.c.)

IPC 704 para los sensores que utilizan el material piezoeléctrico GaPO4 (244-704-000-511-...)

• Transferencia: 0,1 a 50 mV/pC o 0,1 a 50 μA/pC

Error de linealidad: ≤ 0,2%

Estabilidad a temperatura: 100 ppm / °C típico

Fase 9:

180° entre la señal de entrada y la salida de aceleración.

180° entre la señal de entrada y la presión de salida.

90° entre las salidas de aceleración y velocidad (ver gráfico a continuación).
