Modulo de entrada digital ICS Triplex T9402

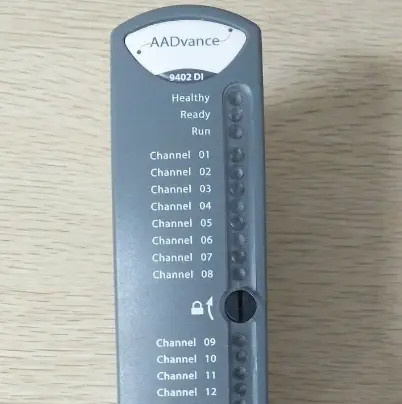

PRODUCTO: Módulo de entrada digital ICS Triplex T9402

Descripción general del producto

Filas de unidades base y cables de expansión

Las unidades base AADvance T9300 I/O se conectan al lado derecho de la unidad base del procesador T9100 (Bus de E/S 1) y al lado derecho de otras unidades base T9300 I/O mediante una conexión directa de enchufe y zócalo. Las unidades base de E/S se conectan al lado izquierdo de la unidad base del procesador mediante el cable de expansión T9310 (Bus de E/S 2). El cable de expansión también conecta el lado derecho de las unidades base de E/S al lado izquierdo de otras unidades base de E/S para instalar filas adicionales de unidades base de E/S. Las unidades base se aseguran en su lugar mediante clips superior e inferior que se insertan en las ranuras de cada unidad base.

El bus de expansión al que se accede desde el borde derecho de la unidad base del procesador T9100 se designa como Bus de E/S 1, mientras que el bus al que se accede desde el borde izquierdo se designa como Bus de E/S 2. Las posiciones de los módulos (ranuras) en las unidades base de E/S están numeradas del 01 al 24, siendo la posición más a la izquierda la ranura 01. Por lo tanto, cualquier posición de módulo individual dentro del controlador se puede identificar de forma única mediante la combinación de sus números de bus y ranura, por ejemplo, 1-01.

Las características eléctricas de la interfaz del bus de E/S limitan la longitud máxima posible de cualquiera de los dos buses de E/S (la combinación de unidades base de E/S y cables de expansión) a 8 metros (26,24 pies).

Detalles de la entrega:

Garantía: 12 meses.
Plazo de entrega: 1-2 días laborables.
Tipo de pago: T/T y Western Union.
Socios de mensajería: DHL, UPS, TNT, FedEx y EMS.
Especificaciones técnicas, manuales y hojas de datos: Disponibles bajo petición.
