Módulo de procesador ICS Triplex T9100

El producto:Módulo de procesador ICS Triplex T9100

Resumen del producto

Unidad base del procesador

Una unidad base de procesador contiene hasta tres módulos de procesador:

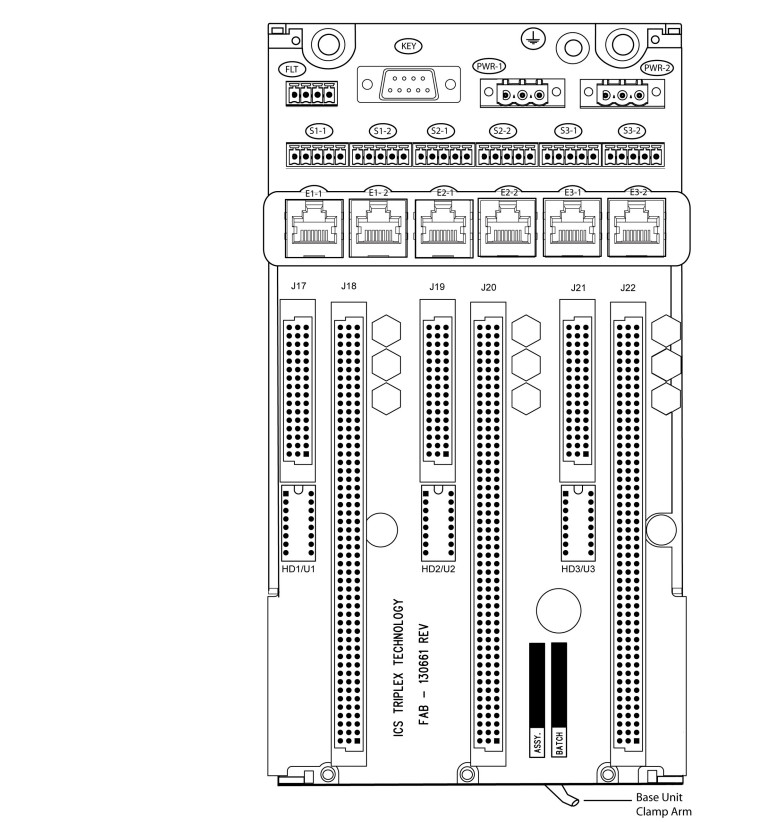

Conexiones externas de Ethernet, datos serie y alimentación Las conexiones externas de la unidad base del procesador son:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

Las conexiones de alimentación alimentan a los tres módulos con energía redundante, cada módulo de procesador tiene dos puertos serie y dos conectores de puerto Ethernet.El conector KEY admite los tres módulos del procesador y ayuda a evitar el acceso a la aplicación a menos que se inserte la tecla Activar el programa.

Puertos de comunicaciones en serie Los puertos en serie (S1-1 y S1-2; S2-1 y S2-2; S3-1 y S3-2) admiten los siguientes modos de señal según el uso: • RS485fd:Una conexión full duplex de cuatro cables que cuenta con diferentes buses para transmitir y recibirEsta selección también debe utilizarse cuando el controlador actúa como un maestro de MODBUS utilizando la definición opcional de cuatro alambres especificada en la sección 3.3.3 del estándar MODBUS sobre serie. • RS485fdmux: Una conexión full-duplex de cuatro cables con salidas de tres estados en las conexiones de transmisión.Esto debe ser utilizado cuando el controlador está actuando como un MODBUS esclavo en un bus de cuatro cables. • RS485hdmux: Una conexión semi-duplex de dos cables aplicable para el uso de maestro esclavo o esclavo. Esto se muestra en el estándar MODBUS-over-serial.

Batería de respaldo del procesador El módulo del procesador T9110 tiene una batería de respaldo que alimenta su Reloj de Tiempo Real (RTC) interno y una parte de la memoria volátil (RAM).La batería sólo suministra energía cuando el módulo del procesador ya no está alimentado por las fuentes de alimentación del sistema.Las funciones específicas que mantiene la batería en caso de pérdida completa de energía son: • Reloj en tiempo real - La batería suministra energía al propio chip RTC.• Variables retenidas - Los datos de las variables retenidas se almacenan al final de cada exploración de la aplicación en una parte de la RAMCuando se restablece la energía, los datos retenidos se vuelven a cargar en las variables asignadas como variables retenidas para su uso por la aplicación.• Registros de diagnóstico - Los registros de diagnóstico del procesador se almacenan en la parte de la memoria RAM respaldada por la bateríaLa batería tiene una vida útil de diseño de 10 años cuando el módulo del procesador está alimentado continuamente; para los módulos del procesador que no están alimentados, la vida útil de diseño es de hasta 6 meses.La duración de la batería se basa en un funcionamiento a una temperatura constante de 25°C y baja humedad.La alta humedad, la temperatura y los frecuentes ciclos de alimentación acortarán la vida útil de la batería.

Características:

• 40 canales de entrada por FTA.
• Conexiones de dispositivos de campo estándar de la industria (2-cables).
• Compatibilidad con el sistema ferroviario DIN estándar.
• Instalación y conexión sencillas.
• operación de 24 Vdc.
• Conexión SmartSlot para el reemplazo en caliente de módulos de entrada.
• Fuente de alimentación de campo fundido por canal.
• Indicación del diodo emisor de luz (LED) incorporado de la integridad de la fuente de alimentación del campo.

Detalles de la entrega:

Garantía: 12 meses.
Tiempo de ejecución: 1 a 2 días hábiles.
Tipo de pago:T/T y Western Union.
Socios de mensajería: DHL, UPS, TNT, FedEx y EMS.
Especificación técnica, manuales y fichas de datos: disponible bajo petición.
