ICS Triplex T8480C Salida analógica con pintura

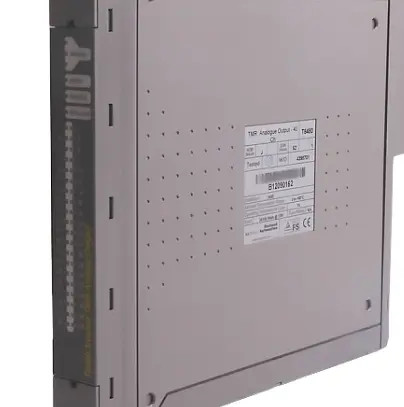

PRODUCTO: Salida analógica ICS Triplex T8480C con Paintcoat

Descripción general del producto

Descripción general del producto

El módulo de salida digital de 24 Vcc Trusted® TMR se conecta a 40 dispositivos de campo. Se realizan pruebas de diagnóstico triplicadas en todo el módulo, incluidas las mediciones de corriente y voltaje en cada parte del canal de salida votado. También se realizan pruebas para fallas de encendido y apagado. La tolerancia a fallas se logra a través de una arquitectura Triple Modular Redundante (TMR) dentro del módulo para cada uno de los 40 canales de salida. Se proporciona monitoreo automático de línea del dispositivo de campo. Esta función permite que el módulo detecte fallas de circuito abierto y cortocircuito en el cableado de campo y los dispositivos de carga. El módulo proporciona informes de Secuencia de eventos (SOE) a bordo con una resolución de 1 ms. Un cambio de estado de salida activa una entrada SOE. Los estados de salida se determinan automáticamente mediante mediciones de voltaje y corriente a bordo del módulo. Este módulo no está aprobado para la conexión directa a áreas peligrosas y debe usarse junto con dispositivos de barrera de seguridad intrínseca

Características

• 40 puntos de salida Triple Modular Redundante (TMR) por módulo. • Diagnóstico automático y autocomprobación completos. • Monitoreo automático de línea por punto para detectar fallas de cableado de campo y carga de circuito abierto y cortocircuito. • Barrera de aislamiento opto/galvánico de resistencia al impulso de 2500 V. • Protección contra sobrecorriente automática (por canal), no se requieren fusibles externos. • Informes de Secuencia de eventos (SOE) a bordo con una resolución de 1 ms. • El módulo se puede reemplazar en caliente en línea utilizando configuraciones de ranura Companion (adyacente) o SmartSlot (una ranura de repuesto para muchos módulos).

Diodos emisores de luz (LED) de estado de salida del panel frontal para cada punto indican el estado de la salida y las fallas del cableado de campo. • Los LED de estado del módulo del panel frontal indican el estado del módulo y el modo operativo (Activo, En espera, Educado). • Certificado TϋV IEC 61508 SIL 3. • Las salidas se alimentan en grupos aislados de ocho. Cada grupo de este tipo es un Grupo de energía (PG).

El módulo de salida digital de 24 Vcc TMR es un miembro de la gama Trusted de módulos de entrada/salida (E/S). Todos los módulos de E/S Trusted comparten funciones y formas comunes. En el nivel más general, todos los módulos de E/S se conectan al Inter-Module Bus (IMB), que proporciona energía y permite la comunicación con el procesador TMR. Además, todos los módulos tienen una interfaz de campo que se utiliza para conectarse a señales específicas del módulo en el campo. Todos los módulos son Triple Modular Redundant (TMR).

1.1. Unidad de terminación de campo (FTU)

La Unidad de terminación de campo (FTU) es la sección del módulo de E/S que conecta las tres FIU a una sola interfaz de campo. La FTU proporciona los interruptores de seguridad de grupo y los componentes pasivos necesarios para el acondicionamiento de la señal, la protección contra sobretensión y el filtrado EMI/RFI. Cuando se instala en un chasis de controlador o expansor de confianza, el conector de campo FTU se interconecta con el conjunto de cables de E/S de campo conectado en la parte trasera del chasis. El enlace SmartSlot se pasa del HIU a las conexiones de campo a través de la FTU. Estas señales van directamente al conector de campo y mantienen el aislamiento de las señales de E/S en la FTU. El enlace SmartSlot es la conexión inteligente entre los módulos Activo y En espera para la coordinación durante el reemplazo del módulo.

1.2. Unidad de interfaz de campo (FIU)

La Unidad de interfaz de campo (FIU) es la sección del módulo que contiene los circuitos específicos necesarios para interactuar con los tipos particulares de señales de E/S de campo. Cada módulo tiene tres FIU, una por sección. Para el módulo de salida digital de 24 Vcc TMR, la FIU contiene una etapa de la estructura del interruptor de salida y un circuito de salida sigma-delta (ΣΔ) para cada una de las 40 salidas de campo. Dos circuitos ΣΔ adicionales proporcionan monitoreo opcional del voltaje de suministro de E/S de campo externo.

La FIU recibe energía aislada del HIU para la lógica. La FIU proporciona acondicionamiento de energía adicional para los voltajes operativos requeridos por la circuitería de la FIU. Un enlace serie aislado de 6,25 Mbit/seg conecta cada FIU a una de las secciones HIU. La FIU también mide una serie de señales de “mantenimiento” a bordo que ayudan a monitorear el rendimiento y las condiciones de funcionamiento del módulo. Estas señales incluyen voltajes de suministro de energía, consumo de corriente, voltajes de referencia a bordo y temperatura de la placa.

1.3. Unidad de interfaz de host (HIU)

El HIU es el punto de acceso al Inter-Module Bus (IMB) para el módulo. También proporciona distribución de energía y potencia de procesamiento programable local. El HIU es la única sección del módulo de E/S que se conecta directamente al plano posterior del IMB. El HIU es común a la mayoría de los tipos de E/S de alta integridad y tiene funciones comunes dependientes del tipo y de la gama de productos. Cada HIU contiene tres secciones independientes, comúnmente denominadas A, B y C. Todas las interconexiones entre las tres secciones incorporan aislamiento para ayudar a prevenir cualquier interacción de fallas entre las secciones. Cada sección se considera una Región de contención de fallas (FCR), ya que una falla en una sección no tiene ningún efecto en el funcionamiento de las otras secciones. El HIU proporciona los siguientes servicios comunes a los módulos de la familia: • Comunicaciones tolerantes a fallas de alta velocidad con el procesador TMR a través de la interfaz IMB. • Bus de interconexión FCR entre secciones para votar los datos IMB entrantes y distribuir los datos del módulo de E/S salientes al IMB. • Interfaz de datos serie con aislamiento galvánico a las secciones FIU. • Compartición de energía redundante del voltaje de suministro del chasis dual de 24 Vcc y regulación de energía para la energía lógica a la circuitería HIU. • Energía con aislamiento magnético a las secciones FIU. • Interfaz de datos serie a la FPU para los LED de estado del módulo. • Enlace SmartSlot entre los módulos Activo y En espera para la coordinación durante el reemplazo del módulo. • Procesamiento de señal digital para realizar la reducción de datos local y autodiagnósticos. • Recursos de memoria local para almacenar el funcionamiento del módulo, la configuración y los datos de E/S de campo. • Mantenimiento a bordo, que monitorea los voltajes de referencia, el consumo de corriente y la temperatura de la placa.

Características:

• 40 canales de entrada por FTA.
• Conexiones de dispositivos de campo estándar de la industria (2 hilos).
• Compatibilidad con rieles DIN estándar.
• Instalación y conexión sencillas.
• Funcionamiento a 24 Vcc.
• Conexión SmartSlot para el reemplazo en caliente de 'uno a muchos' de los módulos de entrada.
• Fuente de alimentación de campo con fusible por canal.
• Indicación de diodo emisor de luz (LED) a bordo de la integridad de la fuente de alimentación de campo.

Detalles de la entrega:

Garantía: 12 meses.
Plazo de entrega: 1-2 días laborables.
Tipo de pago: T/T y Western Union.
Socios de mensajería: DHL, UPS, TNT, FedEx y EMS.
Especificaciones técnicas, manuales y hojas de datos: Disponibles bajo petición.
