ICS Triplex T8312 Unidad de adaptador de interfaz de expansión TMR confiable

Producto: Unidad adaptadora de interfaz Expander TMR de confianza ICS Triplex T8312

Descripción general del producto Este documento proporciona información general para la Unidad adaptadora de interfaz Expander Triple Modular Redundante (TMR) de confianza T8312. Hay dos versiones de la unidad disponibles; una que proporciona interconexión entre los módulos de interfaz Expander de confianza en el chasis del controlador y cuatro chasis Expander (T8312-4), y la otra que proporciona interconexión a siete chasis Expander (T8312-7). Características: • Permite una fácil interconexión del controlador y los chasis Expander. • La unidad está totalmente blindada para la compatibilidad electromagnética (EMC). • Versión disponible para sistemas de confianza más pequeños: hasta cuatro chasis Expander. • Conectores de bloqueo para mayor fiabilidad.

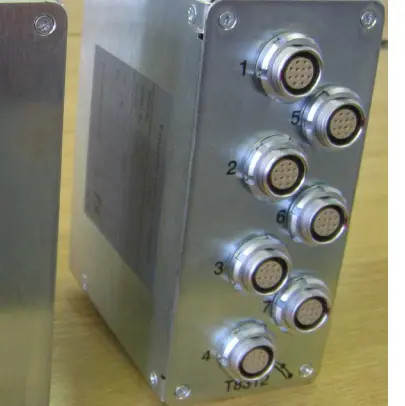

La unidad adaptadora de interfaz Expander de confianza T8312 comprende cuatro o siete conectores ODU de 12 pines (según el tipo de unidad), una placa de circuito impreso (PCB), un conector tipo C de 96 vías que se enchufa en un conjunto de conectores dobles de 96 vías diseñado para conectarse a los módulos de interfaz Expander de confianza residentes en el chasis del controlador. La unidad está contenida dentro de una carcasa metálica y está diseñada para engancharse a los conectores traseros del chasis del controlador. Se proporciona un botón de liberación para permitir que la unidad se desconecte.

1 se conecta al primer chasis Expander (que tiene sus tres interruptores de ID configurados para la dirección 2). 2 se conecta al segundo chasis Expander (que tiene sus tres interruptores de ID configurados para la dirección 3). … 8 se conecta al octavo chasis Expander (que tiene sus tres interruptores de ID configurados para la dirección 8). Las direcciones se establecen en 2,3,4…8 para encajar lógicamente con la dirección virtual del chasis del procesador de 1. Si se necesitan más de ocho chasis, se requiere una segunda interfaz Expander. Los interruptores de dirección de estos chasis también se establecen en 2,3,4…8, pero las direcciones virtuales (como se ve en la aplicación y los diagnósticos) son 9,10,11…15, como se establece en la configuración System.INI. Consulte PD-8300 para obtener más explicaciones sobre la configuración de ID.

Suministramos:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

¡Envíe un correo electrónico con su consulta, le ofreceré el mejor precio!

CARACTERÍSTICAS

• 40 canales de salida TMR por módulo
• Cinco grupos aislados de ocho salidas cada uno
• Matriz de salida votada de seis elementos
• Diagnóstico y autocomprobación completos
• Primera falla: tolerante a fallas, segunda falla: a prueba de fallas
• Supervisión de línea por canal
• Protección automática contra sobrecorriente: no se requieren fusibles
• Aislamiento óptico de 2500 V CC
• Reemplazable en caliente
• LED de estado del panel frontal para cada canal
• Indicadores de falla y estado del módulo
• Aplicaciones de seguridad IEC 61508, SIL 3
• Informes de secuencia de eventos con resolución de 1 ms a bordo
