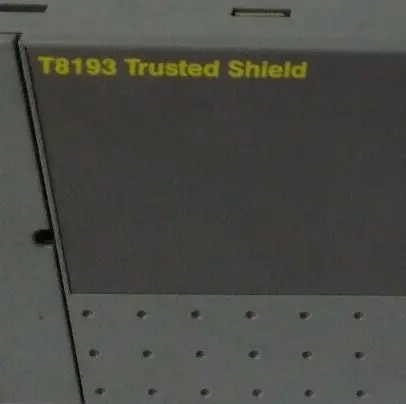

ICS Triplex T8193 SHIELD para el módulo de control 3SLOT CONFIANTE

PRODUCTO: ICS Triplex T8193 PROTECCIÓN PARA MÓDULO DE CONTROLADOR 3SLOT TRUSTED

Descripción general del producto

Descripción general del producto

Este documento proporciona información general para el Adaptador de Interfaz de Procesador Trusted® T812X. El Adaptador proporciona fácil acceso a los puertos de comunicación del Procesador Triple Modular Redundante (TMR) Trusted (T8110B y T8111) en el Chasis del Controlador para el Sistema de Control Distribuido (DCS) y otros enlaces. La unidad también se utiliza para habilitar una serie de funciones extendidas disponibles en el Procesador TMR Trusted, incluidas las funciones para la recepción de señales de sincronización horaria IRIG-B, la habilitación del uso de Peer to Peer Dual (‘mejorado’) y la habilitación del Sistema Trusted para convertirse en Maestro MODBUS.

Características:

• Permite un fácil acceso para que los sistemas externos se comuniquen con un Procesador TMR Trusted. • Fácil instalación (se conecta directamente a la parte trasera del Chasis del Controlador). • Dos conexiones RS422/485 configurables de 2 o 4 hilos. • Una conexión RS422/485 de 2 hilos. • Conexiones de fallo/fallo para Procesadores Activos y en Espera. • Conexión de diagnóstico del procesador. • Conexiones de monitor de apagado de PSU. • Opción para conectar señales de sincronización horaria IRIG-B122 e IRIG-B002. • Opción para habilitar el Maestro MODBUS en la Interfaz de Comunicaciones Trusted.

El Adaptador de Interfaz de Procesador Trusted T812x está diseñado para conectarse directamente a la parte trasera de una posición de Procesador TMR Trusted en un Chasis de Controlador Trusted T8100. El Adaptador proporciona una interfaz de conexión de comunicaciones entre el Procesador TMR Trusted y los sistemas remotos. El Adaptador también proporciona la opción de conectar señales de sincronización horaria IRIG-B al Procesador. La conexión entre el Adaptador y el Procesador TMR Trusted se realiza a través de dos conectores DIN41612 tipo E de 48 vías (SK1), uno para la conexión a los Procesadores Activo y en Espera.

El Adaptador comprende una PCB en la que se montan los puertos de comunicación, los conectores IRIG-B y ambos zócalos SK1 (conectores a los Procesadores TMR Trusted Activo/en Espera). El Adaptador está contenido dentro de una carcasa metálica y está diseñado para engancharse al conector apropiado en la parte trasera del Chasis del Controlador. Se proporcionan botones de liberación para permitir que el Adaptador se desconecte. Los puertos de comunicación disponibles en el Adaptador son RS422/RS485 de 2 hilos en el Puerto 1, y RS422/RS485 de 2 o 4 hilos en los Puertos 2 y 3. Se proporciona un punto de conexión a tierra en la PCB para que la conexión a tierra del Chasis del Procesador se conecte a la carcasa del Adaptador y a la conexión a tierra del bastidor del módulo. Es un requisito importante de seguridad y descarga electrostática (ESD) que la conexión equipotencial esté conectada y mantenida.

Detalles de la entrega:

Garantía: 12 meses.
Plazo de entrega: 1-2 días laborables.
Tipo de pago: T/T y Western Union.
Socios de mensajería: DHL, UPS, TNT, FedEx y EMS.
Especificaciones técnicas, manuales y hojas de datos: Disponibles bajo petición.
