ICS Triplex T8100 Chasis del controlador TMR de confianza

PRODUCTO: Chasis del controlador TMR de confianza ICS Triplex T8100

Descripción general del producto

Descripción general del producto del chasis del controlador de confianza

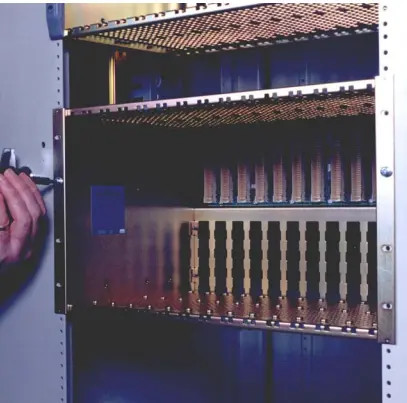

El chasis del controlador Trusted® puede ser de bastidor oscilante o de bastidor fijo y alberga el procesador redundante modular triple (TMR) de confianza y los módulos de entrada/salida (E/S) y/o de interfaz de confianza. El chasis puede montarse en panel (trasero) mediante la adición de un kit de montaje en panel (T8380), que comprende un par de soportes con orejetas orientadas hacia atrás. El backplane del bus intermodular (IMB) forma parte del chasis del controlador de confianza y proporciona interconexión eléctrica y otros servicios para los módulos.

• Ranuras para procesador TMR de confianza de 2 mm x 90 mm (3,6 pulgadas). • Ranuras para módulos de E/S y/o interfaz de confianza de un solo ancho de 8 mm x 30 mm (1,2 pulgadas). • No hay piezas reparables por el usuario en el interior. • Montaje rápido. • Herramientas/piezas mínimas. • Capacidad de conector de puerto de E/S DIN 41612 de 32, 48, 64 y 96 vías. • Opciones de entrada de cable. • Refrigeración por convección de los módulos a través del chasis

El chasis del controlador puede poblarse de diferentes maneras según los requisitos de cada sistema, para acomodar un máximo de 8 ranuras de módulo de E/S y/o interfaz de confianza de un solo ancho (30 mm) y hasta dos procesadores TMR de confianza de triple ancho (90 mm). El conjunto del chasis tiene posiciones de tornillo, cuatro en cada brida, que se utilizan para permitir la fijación segura a los soportes laterales del bastidor. Los módulos se insertan deslizándolos con cuidado en la posición de la ranura, asegurándose de que los canales en forma de 'U' de las carcasas superior e inferior del módulo encajen en las guías elevadas de las placas superior e inferior del chasis. Las palancas de expulsión de los módulos aseguran los módulos sin asa dentro del chasis. Se debe proporcionar un espacio de 90 mm entre los chasis en un bastidor para ayudar al proceso de refrigeración.

Detalles de la entrega:

Garantía: 12 meses.
Plazo de entrega: 1-2 días laborables.
Tipo de pago: T/T y Western Union.
Socios de mensajería: DHL, UPS, TNT, FedEx y EMS.
Especificaciones técnicas, manuales y hojas de datos: Disponibles bajo petición.
