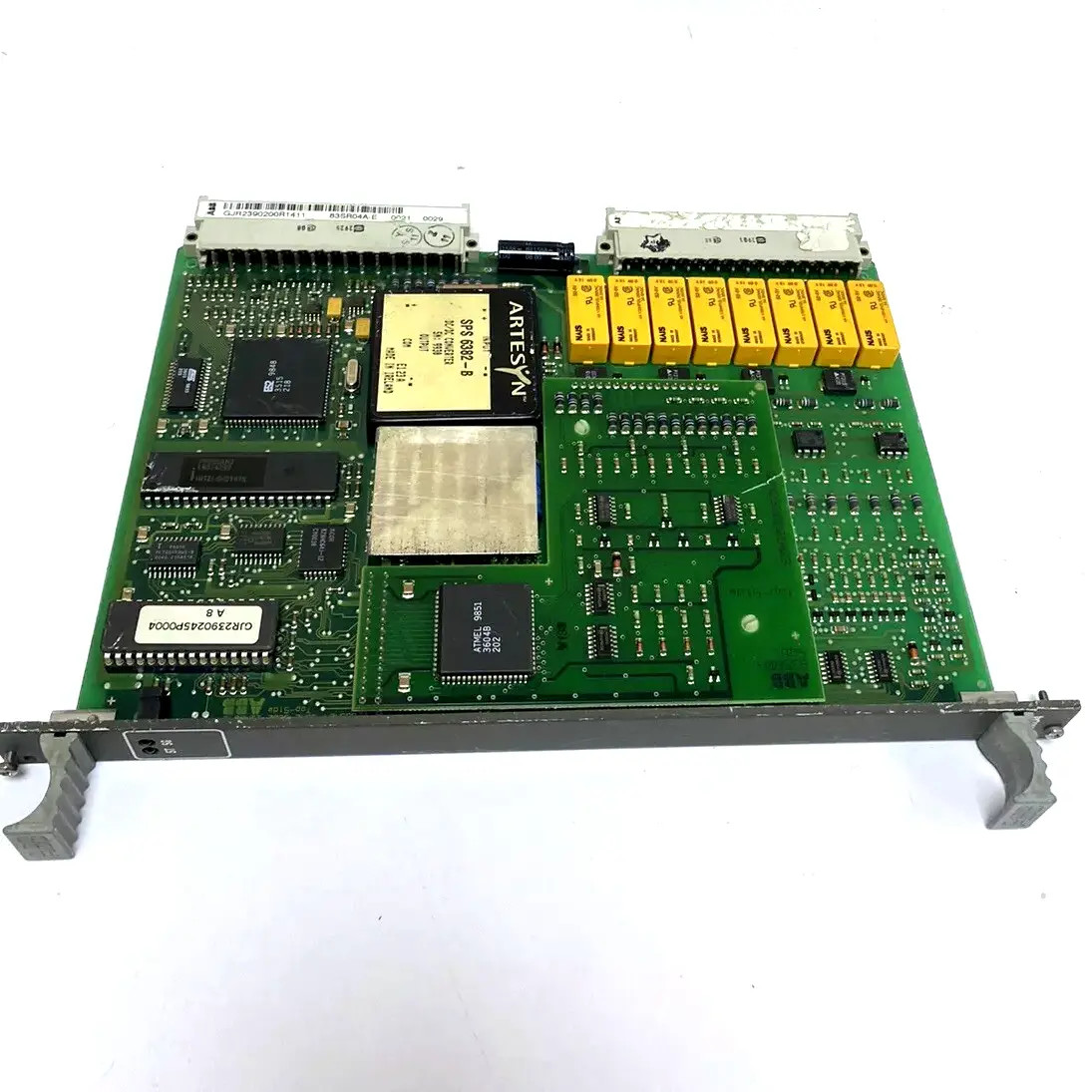

Producto:83SR04 GJR2390200R1210 83SR04G-E ABB Modulo de control de procesamiento de señal de control binario y analógico

Descripción

El módulo descrito parece ser un módulo de control versátil utilizado para diversostareas de control binario y analógicoa través de diferentes niveles de control, incluyendoControl de la conducción,Control de grupo, yControl de la unidadA continuación se presenta un resumen y una explicación de sus características, funciones y aplicaciones:

Características y funciones clave:

1. Las tareas de control: El módulo se utiliza para almacenarlos programasque gestionan ambosel sistema binarioyfunciones de control analógicasPuede realizar una variedad de tareas de control, entre ellas:
   • Control de la unidadpara accionamientos unidireccionales.
   • Control de la unidadpara los actuadores y las válvulas electrónicas.
   • Control de grupos de funciones binarias(como el control secuencial y lógico).
   • Control en tres pasospara diferentes tipos de operaciones.
   • Condicionamiento de la señalpara mejorar la precisión de la señal o ajustar las señales para su posterior procesamiento.
2. Modos de funcionamiento: El módulo admite tres modos de funcionamiento distintos, cada uno adecuado a diferentes escenarios de control:
   • Modo de control binario (con funciones básicas analógicas): Este modo funciona con un tiempo de ciclo variable y admite controles binarios (estados de encendido/apagado o lógicos) y funciones básicas de control analógico.
   • Modo de control analógico (con control binario): En este modo, el tiempo de ciclo es fijo y seleccionable. Se utiliza para bucles de control analógicos continuos, además de tareas de control binario.
   • Modo de condicionamiento de la señal: Utilizado para modificar señales, este modo funciona con un tiempo de ciclo fijo y puede emitir un "bit de perturbación" para indicar cualquier error o problema con el procesamiento de la señal.
3. Programa de usuario y memoria: El programa de usuario del módulo se almacena enMemoria no volátil (EEPROM)El programa puede cargarse o cambiarse a través de laPDDS (sistema de distribución de datos de proceso)utilizando el sistema de bus, lo que hace que el módulo sea flexible y fácil de reconfigurar.
4. Asignación automática de direcciones: El módulo establece automáticamente su dirección cuando se conecta a unEstación de procesamiento multipropósito, simplificando la instalación y la configuración sin necesidad de configuración manual de direcciones.
5. Verificación de errores y paridad: El módulo tiene una comprobación de error para la integridad de la comunicación. Verifica la transferencia sin errores de los telegramas recibidos desde el bus de la estación basándose en sus bits de paridad.Agrega bits de paridad a los telegramas enviados al bus para garantizar la transmisión de datos sin errores.
6. Fuente de alimentación y voltaje: El módulo funciona con un+24 V de corriente continuaEl uso de un dispositivo de control de tensión de funcionamiento para generar energía en las interfaces de proceso (US11, US21, US31, US41)Estos voltajes son a prueba de cortocircuito y diseñados para evitar la interacción entre los diferentes niveles de alimentación.
7. Diagnóstico e indicadoresEl módulo proporciona diagnósticos a través deIndicadores LEDen el panel frontal:
   • ST (trastorno): Esta luz indica una perturbación en el interior del módulo o en la comunicación de datos con el módulo.
   • SG (perturbación del módulo): Indica problemas o fallos dentro del propio módulo.
8. InterfacesEl módulo incluye:4 interfaces de hardwareEstas interfaces están diseñadas para la conectividad y el funcionamiento flexibles dentro de los sistemas industriales, lo que permite el control y la supervisión.

Aplicaciones:

El módulo puede utilizarse en diversos sistemas de automatización y control industrial para aplicaciones tales como:

• Control de la unidad:
  • Para el control de los accionamientos unidireccionales, los actuadores y las válvulas de solenoide, este módulo proporciona el condicionamiento de la señal y la lógica de control necesaria.
• Control secuencial y lógico:
  • El modo de control de grupo de funciones binarias se utiliza para implementarcontrol lógico secuencialo biencontrol paso a pasoEl objetivo de este proyecto es mejorar la calidad de los procesos, ideal para aplicaciones tales como líneas de fabricación, transportadores o robots de montaje.
• Condicionamiento de la señal:
  • El módulo puede utilizarse paraCondicionamiento de la señal, que es importante para garantizar que las señales de entrada se procesen con precisión antes de ser enviadas al controlador u otro equipo de procesamiento.
• Control de tres pasos:
  • En los casos en que los procesos requieren unaControl en tres pasos(como en el control de temperatura, el control del motor u otros sistemas de tres estados), este módulo proporciona la funcionalidad necesaria.

Beneficios:

1. La flexibilidad: La capacidad de seleccionar diferentes modos de funcionamiento (control binario, control analógico, acondicionamiento de la señal) hace que el módulo sea adaptable a una amplia gama de aplicaciones y casos de uso.
2. Manejo de errores e integridad de la comunicación: Las comprobaciones de paridad integradas y la notificación de errores medianteIndicadores LEDayudará a garantizar una comunicación fiable y la integridad del sistema, haciendo que el módulo sea más robusto en entornos industriales.
3. Facilidad de integración: La configuración automática de direcciones y la compatibilidad con estaciones de procesamiento multipropósito facilitan la integración del módulo en sistemas más grandes, reduciendo el tiempo de instalación y la complejidad.
4. Compacto y confiable: El diseño compacto y el diagnóstico robusto (con indicadores de perturbación) hacen que este módulo sea adecuado para entornos industriales críticos donde la fiabilidad del sistema es esencial.

Conclusión:

Este módulo es una solución de control potente y flexible que combinaControl binario y analógico,Condicionamiento de la señal, yVerificación de erroresSu uso en diversas aplicaciones industriales, desde el control de accionamiento hasta la lógica secuencial y el acondicionamiento de señales, lo convierte en una opción versátil para sistemas de automatización complejos.Sin importar si se utilizan en la fabricación, control de procesos, o cualquier aplicación que requiera un control preciso de accionamientos, actuadores o sensores, este módulo ofrece un rendimiento confiable, eficiente y adaptable.
