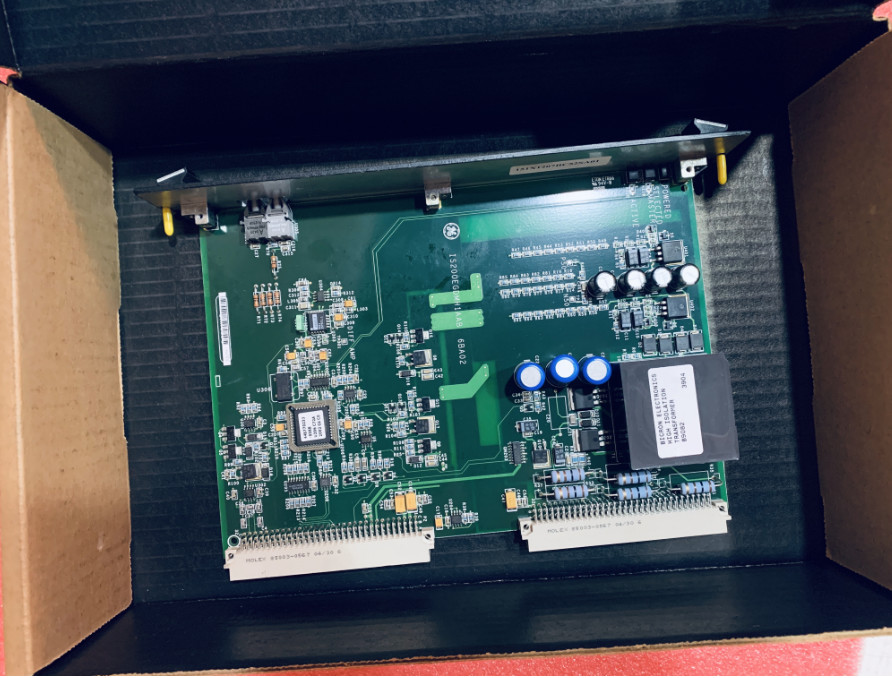

Producto:Modulo de detección de tierra del excitador IS200EGDMH1AFG

Descripción

IS200EGDMH1AFG es un módulo de detección de terreno de excitación fabricado y diseñado por General Electric como parte de la serie EX2100 utilizada en los sistemas de control de excitación de GE.El módulo de detección de tierra IS200EGDMH1 se utiliza en el control de excitación EX2100.Se trata de una placa de doble ranura, doble altura (6U) que se monta en el bastidor de Exciter Power Backplane (EPBP).El detector de tierra de campo detecta la resistencia de la edad de fuga de campo entre cualquier punto en el circuito de campo del generador a tierraLa ubicación de los EGDM (s) se muestra en la Figura 1.detecta el voltaje a través de la resistencia del sentido de tierra y envía la señal al EGDM (s) a través de un cable de nueve conductoresEl módulo EXAM está montado en el módulo de alta tensión situado en el panel auxiliar.

En un mando redundante, el conjunto de tres placas EGDM está configurado como controlador (C), maestro 1 (M1) y maestro 2 (M2).La configuración de cada EGDM está controlada por un conjunto de pines de programa en el conector P2La información sobre el maestro que transmite la señal de accionamiento a la resistencia del sensor en el módulo de atenuación se envía desde el DSPX, a través del EISB en el bastidor del controlador, al EGDM C.Al recibir esta información a través del enlace de fibra óptica, C alimenta el relé en el módulo de atenuación si M2 es el conductor, o lo deja sin alimentación si M1 es el maestro elegido.se envía una señal diferencial a M1 y M2 que indica el maestro elegidoEsta señal activa el generador de señal en el maestro activo y selecciona la fuente de comando de prueba en cada módulo (M1, M2 y C).Ahora el maestro activo recibe una señal de oscilador a través del enlace de fibra óptica de la DSPX a través de EISB que convierte en una señal positiva o negativa de 50 voltiosEste voltaje de onda cuadrada se envía por cable al módulo EXAM y se aplica a un extremo del Resistor Sense.

El acondicionador de señal recibe una señal diferencial atenuada (10:1) desde la resistencia Sense del módulo EXAM.El acondicionador de señal es un amplificador diferencial de ganancia de unidad simple con una alta relación de rechazo de modo común seguido de un convertidor A-a-D (Oscilador controlado por voltaje VCO)El VCO alimenta un transmisor de fibra óptica.El circuito del acondicionador de señal es alimentado por una fuente de alimentación aislada para mantener la seguridad del personal y el equipo debido al alto voltaje de modo común en el Sensor ResistorEl acondicionador de señal puede medir el nivel de salida del amplificador de potencia conectando a tierra el lado puente del Sens Resistor atenuado a orden de la sección de control.

Las características:

• La sección C del controlador recibe todas las señales de programación y control de las diversas fuentes para determinar qué módulo será el maestro.También recibe la señal del oscilador del DSPX para que pueda generar un comando de prueba en cada transición de la señal del oscilador.

• El comando de ensayo es una señal de 250 ms que puede activarse de nuevo en cada transición de la señal del oscilador (incluso si el período de la señal es inferior a 250 ms).

• Este comando de ensayo se envía a continuación a la sección de control de cada módulo (M1, M2 y C) para generar una señal de ensayo de 250 ms de longitud en cada transición positiva del comando de ensayo.Esta señal no es reactivable y, por tanto, las transiciones deben estar separadas por más de 250 ms antes de que pueda generarse otra señal de ensayo..

• La sección de alimentación recibe 24 V de corriente continua desde el EPSM apropiado a través del EPBP (backplane).Convierte esto en ± 65 V dc (no aislado) para el amplificador de potencia en la sección del generador de señal, y +5 V dc (aislado) y ±15 V dc (aislado) para el acondicionamiento de la señal.

• La salida del amplificador de potencia es una fuente de voltaje con una impedancia de salida inferior a 1,0 Ohm.y con un período de funcionamiento normal de 5 segundosDurante el funcionamiento del ensayo, el período se reduce a 400 ms.
•
•
