Descripción

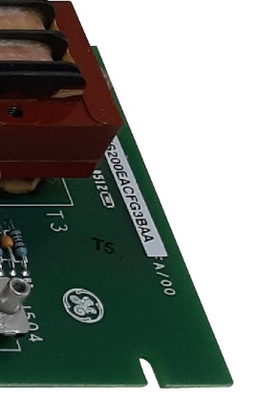

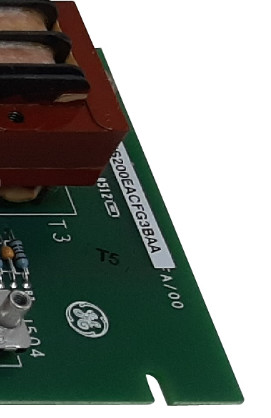

IS200EACFG3BAA es una tarjeta de retroalimentación de AC Exciter desarrollada por GEEs una parte del sistema de control EX2100. La placa de retroalimentación AC Exciter es responsable de medir el voltaje y la corriente de alimentación AC del generador de imán permanente (PMG) del excitador.La placa EACF (Exciter AC Feedback) se encuentra dentro del gabinete auxiliar del excitador.

Medición del voltaje del excitador

• Versión G1: Esta versión admite un solo voltaje de entrada trifásico dentro del rango nominal de hasta 480 V rms con una tolerancia del +20% a 50 o 60 Hz.
• Versión G2: La versión G2 está diseñada para manejar un solo voltaje de entrada trifásico dentro del rango nominal de hasta 1000 V rms con una tolerancia de +20% a 50 o 60 Hz.
• Ambas versiones de la placa están equipadas con transformadores potenciales que suministran un voltaje nominal de salida de 1,6 V rms desde sus salidas secundarias.Se emplean transformadores de corriente de núcleo de aire, proporcionando un voltaje de salida secundario nominal de 0 a 0,8 V rms a 50 o 60 Hz.

Instalación

• Preparación: abra la puerta del gabinete auxiliar y asegúrese de que todos los circuitos eléctricos sean probados para confirmar que la energía está apagada antes de proceder.
• Desconectar cables: desconecte cuidadosamente todos los cables de la placa, asegurándose de que se cumplen los siguientes pasos:
  • Compruebe que todos los cables estén etiquetados con el nombre correcto del conector, como se indica en el tablero, para facilitar la reconexión posterior.
  • Para las entradas de voltaje, desconecte el cableado de los conectores de tornillo TB1, TB2 y TB3.
  • Para las entradas de la bobina, desconecte el cableado en TB4.
• Manipulación de los equipos de montaje: Tenga cuidado de no dejar caer ningún equipo de montaje en el equipo, ya que esto podría causar daños al equipo o lesiones personales cuando se vuelva a aplicar la energía.
• Remover la tabla: quitar los tres tornillos que sujetan la tabla al montaje y separar cuidadosamente la tabla de su posición.
• Instalación del nuevo tablero: orientar el nuevo tablero en la misma posición que el retirado y instalarlo de forma segura en los puntos de encuentro utilizando los tres tornillos retirados en el paso anterior.
• Reconectar cables y cables: reconecte todos los cables y cables a la nueva placa, asegurándose de que estén correctamente colocados y conectados como se indica en la etiqueta.Este paso ayuda a mantener la funcionalidad y conectividad adecuadas.
• Finalización: Una vez verificadas y aseguradas todas las conexiones, cierre la puerta del gabinete auxiliar para completar el proceso de reemplazo.
