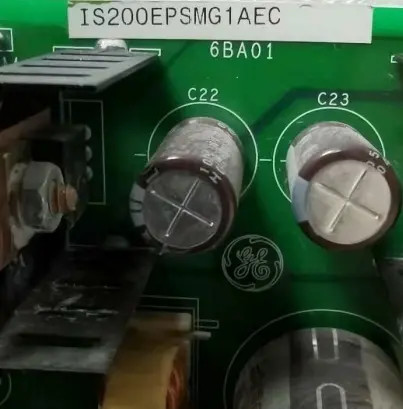

Producto:IS200EPSMG1AEC GE IS200EPSMG1AED EX2100- Placa de fuente de alimentación

• El módulo de fuente de alimentación del excitador IS200EPSMG1A (EPSM) se utiliza en los sistemas de control de regulador y estático completo.

  Los módulos del grupo EPSM l (EPSMGl) se utilizan en el sistema estático completo y los módulos del grupo EPSM 2 (EPSMG2) se utilizan en el control del regulador.

  El EPSM consta de 2 secciones principales, un regulador reductor y un inversor push-pull. El regulador reductor convierte el voltaje de entrada en un voltaje intermedio de 150 V CC.

  Este voltaje intermedio se aplica luego a un inversor push-pull para crear los voltajes de salida múltiples requeridos. El transformador utilizado en el inversor push-pull proporciona aislamiento de alto voltaje entre la fuente de voltaje de entrada y la salida suministrada al sistema de control.

  En los sistemas de control estático completo, el EPSMG1 convierte 125 V CC del módulo de distribución de energía del excitador IS200EPDM (EPDM) en los voltajes requeridos para el control de excitación EX2100.

  Hay tres EPSMG ls independientes que suministran energía a cada uno de los controladores Ml, M2 y C.

  Están montados en el backplane de potencia del excitador IS200EPBP (EPBP) ubicado debajo del EBKP en el gabinete de control. Los conectores Pl y P2 transportan energía del EPSMGl al EPBP, que incluye conectores de cable al EBKP y otras placas.

  El EPSMGl suministra +5 V CC, ±15 V CC y +24 V CC al EBKP. La energía también se suministra a módulos externos de la siguiente manera:

  +24 V CC para alimentar los ventiladores, el módulo de desexcitación, el módulo de protección contra cortocircuitos, el módulo detector de tierra y el módulo de voltaje/corriente de campo. +70 V CC aislado para el humedecimiento de contactos a las placas de terminales.
