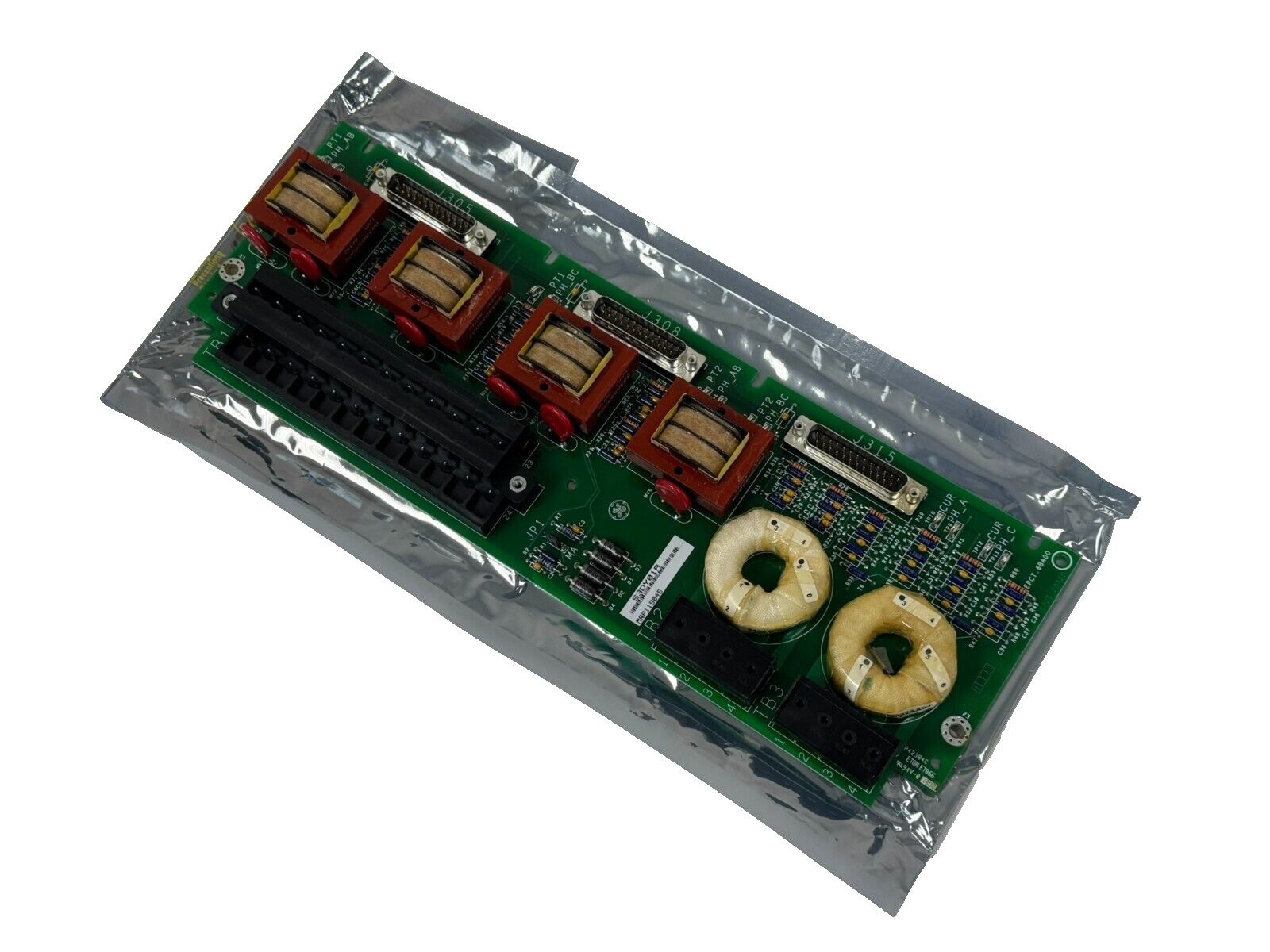

IS200EPCTG1AAA Junta de terminales PT/CT del excitador

Descripción

IS200EPCTG1AAA es una placa terminal Exciter PT/CT (EPCT) desarrollada por GEEs parte del sistema de excitación EX2100.La placa terminal del excitador PT/CT (EPCT) sirve como un componente indispensable diseñado específicamente para manejar mediciones críticas del voltaje y la corriente del generador a través de transformadores de aislamientoEsta placa integra dos entradas de voltaje del transformador potencial del generador de 3 fases (PT) y dos entradas del transformador de corriente del generador (CT), ofreciendo opciones de corriente de 1 A o 5 A.Todas las señales de salida de los transformadores de aislamiento están cableadas de manera eficiente a la placa EMIOAdemás, el EPCT tiene una sola entrada analógica, capaz de aceptar entradas de voltaje o corriente.Para aplicaciones que exijan la máxima fiabilidad, el sistema puede incorporar hasta tres tableros EPCT, garantizando la redundancia y la robustez del sistema.

• La funcionalidad de la placa consiste en recibir voltajes del generador de los transformadores potenciales del cliente, dirigiendo estas entradas a través de interruptores a TB1.Esta configuración permite longitudes de cable de hasta 1000 pies utilizando 12 AWG alambreLas entradas PT, que suelen funcionar a una rms nominal de 115 V y una frecuencia de 50/60 Hz, se fusionan para garantizar la protección contra posibles anomalías eléctricas.
• Dentro de la placa, dos transformadores de aislamiento ejecutan efectivamente una medición de voltaje delta abierto de tres cables, generando una salida de 1.533 V rms de una entrada de 115 V rms.dos entradas de corriente del generador de las CT están conectadas a bloques terminales no enchufables, TB2 y TB3. Cada transformador de corriente cuenta con un bobinado rms de 0-1 A y un bobinado rms de 0-5 A, con solo uno cableado a EPCT. La longitud del cable desde el transformador hasta la placa puede extenderse hasta 1000 pies,con una capacidad de transmisión de cable de hasta # 10 AWG para una transmisión fiable.
• Incorpora cuatro puntos de ensayo de voltaje (TP9-12), estratégicamente situados en cada pierna del lado secundario de los transformadores de aislamiento de corriente del generador.Es importante tener en cuenta que estos puntos de ensayo no deben estar conectados a tierra a través del dispositivo de medición..
• Esta decisión de diseño es esencial para garantizar mediciones precisas y evitar posibles interferencias que puedan comprometer la precisión de las mediciones.
• El diseño de la placa, como se muestra en el diseño de la placa, muestra la disposición de los componentes.esenciales para sus respectivas medicionesEl bloque terminal TB1, sostenido en su lugar por dos tornillos, está diseñado para ser removido si es necesario.sirve como medida de protección contra una posible situación de circuito abierto CT.
• En una configuración de control simple, las señales de voltaje se dirigen a través del conector J305 a la placa EMIO situada en el controlador M1.Estas señales se distribuyen, lo que permite la conexión a los conectores J305, J308 y J315. Posteriormente, se transmiten a los controladores M1, M2 y C, lo que garantiza la redundancia y la resiliencia del sistema.
• Facilitar las mediciones a través de ocho puntos de ensayo de voltaje (TP1-8), estratégicamente ubicados en cada pierna del lado secundario de los transformadores de aislamiento.Estos puntos de ensayo ofrecen un acceso conveniente para fines de diagnóstico y ensayo.
• El sistema incorpora tres conectores sub-D de 25 pines, a saber, J305, J308 y J315.permitir una conexión perfecta con el tablero EMIO, facilitando así la comunicación y la transferencia de datos dentro de la configuración del sistema.
