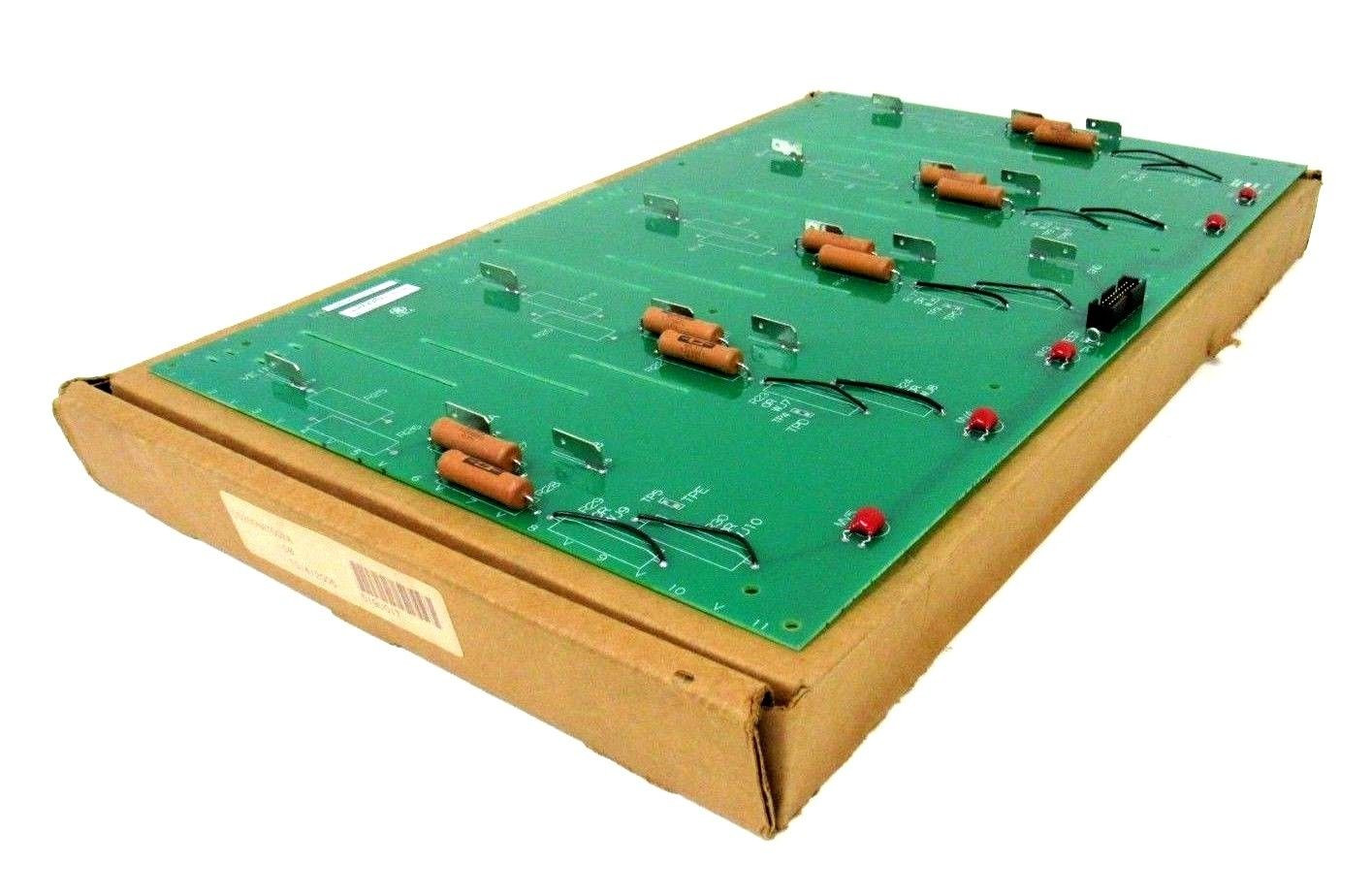

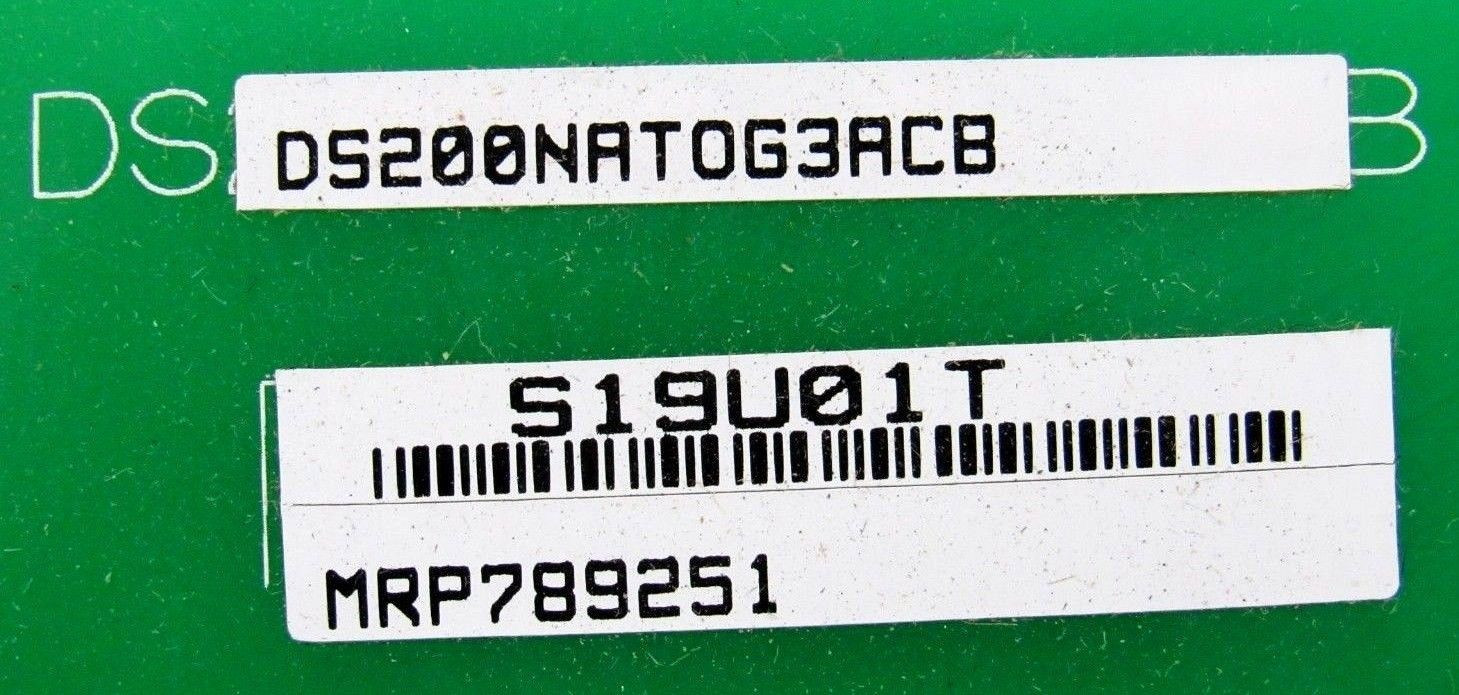

Producto:DS200NATOG3ACB GRUPO de circuitos eléctricos generales

DS200NATOG3ACB es una placa de escala de retroalimentación de voltaje desarrollada por GE.Es parte del sistema de control GE Speedtronic Mark V. Gestiona y escala la retroalimentación de voltaje desde un puente SCR (rectificador controlado por silicio).Su función principal es atenuar los voltajes CA y CC producidos por el puente SCR, que es esencial para una medición precisa de la retroalimentación.

Características

• La placa funciona reduciendo la amplitud de los altos voltajes generados por el puente SCR a niveles que pueden ser procesados de manera segura y precisa por el sistema de control.Esta atenuación garantiza que las señales de retroalimentación del puente SCR sean precisas y fiables.
• Además de su función de atenuación, el tablero se integra con otros componentes críticos del sistema de control.que gestiona la distribución de los pulsos de la puerta y las señales de estado necesarias para el funcionamiento del puente SCRLa tarjeta también se conecta con un backplane VME, que proporciona la conectividad y las vías de comunicación necesarias para la integración del sistema.
• Al atenuar los voltajes del puente SCR y trabajar en conjunto con la placa de distribución de la puerta y el plano de fondo VME,la placa garantiza que la retroalimentación de voltaje se escala con precisión y se integra eficazmente en el sistema de controlEsto contribuye a la estabilidad general y al rendimiento del sistema eléctrico.

Ingreso

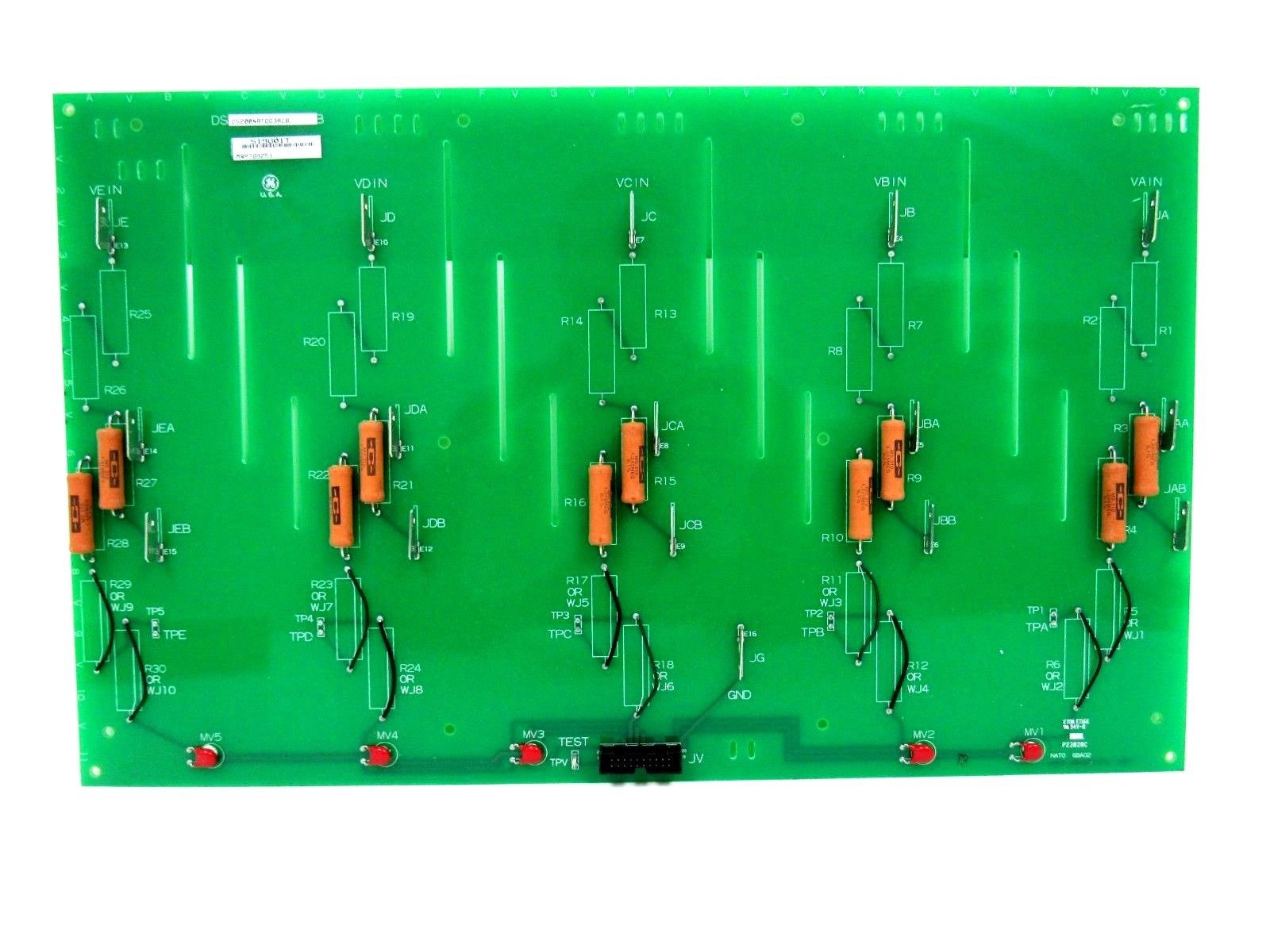

• La placa está diseñada con cinco cadenas idénticas de resistencias de precisión conectadas en serie.
• Hay una cuerda dedicada a cada una de las tres fases de CA del puente SCR, así como una cuerda cada una para los voltajes positivos y negativos del bus CC.
• Cada cadena de resistencia se puede configurar para manejar varios voltajes de entrada a través de una combinación de conectores de entrada y saltadores de alambre.
• La placa ofrece una selección de tres conectores de entrada diferentes y dos saltadores de alambre, lo que permite la atenuación de los voltajes de entrada a cinco niveles específicos: 6900 voltios, 4200 voltios, 3300 voltios,Las demásEsta configurabilidad garantiza que la placa pueda adaptarse a diferentes requisitos de voltaje y condiciones de funcionamiento.

Producción

• Las salidas de las cinco cuerdas de resistencia se consolidan en un solo encabezado de cinta de 20 pines.Este encabezado de cinta sirve como el punto de conexión principal para la interfaz con otros componentes dentro del sistema de controlMediante el uso de un encabezado de cinta de 20 pines, la placa de la OTAN canaliza eficientemente las señales de voltaje a escala de las cinco cadenas en una interfaz de salida cohesiva,facilitar la integración con otros elementos del sistema.
• Para garantizar la seguridad y fiabilidad de las señales de salida, cada salida está equipada con un varistor de óxido metálico (MOV).El MOV juega un papel crucial en la protección del sistema contra condiciones de tensión excesivaSi el circuito de la cinta de salida se interrumpe mientras el voltaje de entrada todavía está presente, el MOV actúa para sujetar y limitar el voltaje,evitar que se eleve a niveles que puedan dañar el sistema u otros componentes conectadosEsta medida de protección ayuda a mantener la integridad de las señales de salida y asegura que el sistema funcione dentro de los parámetros de voltaje seguros.
• La resistencia de carga, que es esencial para la medición precisa del voltaje y la escala de la señal, no se encuentra en la placa en sí, sino en la placa de distribución de la puerta y el estado.Esta elección de diseño permite a la placa centrarse en su función principal de atenuación de voltaje y escala, mientras que el resistor de carga, situado en el tablero de distribución y estado de la puerta, gestiona la conversión de las señales atenuadas en valores de voltaje medibles.Este acuerdo ayuda a racionalizar el funcionamiento de la Junta de la OTAN y asegura una integración efectiva con el sistema de control más amplio.

WOC tiene el mayor stock de piezas de repuesto Mark V y podemos reparar sus piezas de repuesto defectuosas con garantía.El mundo de los controlesNuestro equipo de expertos está disponible las 24 horas para atender sus necesidades urgentes relacionadas con repuestos críticos, póngase en contacto con nosotros.
